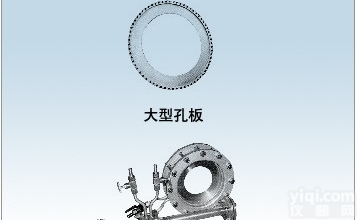

产品概述：

LWG型系列环形孔板流量计是河南思科测控技术有限概述在标准孔板的基础上研发的节流式流量传感器，由于它采用环形通道式结构，使测量的各种脏污介质在通过孔板与管道之间的环缝时可以轻松通过。因此环形孔板流量计广泛应用于脏污介质的流量测量。环形孔板本身自带一段测量管。在测量管中部固定一块同轴的圆板――测流板，此板的支承筋在（十支架）与取压口相互错开，所以下游支承筋对流体的流动的阻挡作用可以忽略不计，而测流板的上游没有任何阻挡，可以让上游流速分布完全轴对称，有利于几何相似和动力相似，提高测量精度。环形孔板流量计适用于各种流体（气体、蒸汽、液体）介质，例如：饱和蒸汽、过热蒸汽、压缩空气、各种煤气、燃炉废气、冷却水、重油、渣油、燃料油、冷凝液、各种腐蚀性化工溶液等。

产品特点：

◆不但可以测量一般流体的流里，而且也可以适用于含各种杂质(如尘埃、悬浮、沉淀等)的流体，如各种煤气热风、烟道气、天然气、冷却循环水等。

◆测量饱和蒸汽过热蒸汽时能避免停汽形成的冷凝水堆积，当再次送汽时，能很快进入准确计量。

◆仪表本体有一段直的测量管，现场安装时，安装误差(如偏心，密封垫片伸入管道)对仪表测量几乎没有影响。

◆采用“均压环”结构，当直管段长度不够长时，仍能准确测量。例如：在一个90°弯头的下游，表前有2D长度即可；在一个30°弯头的下游，表前有0.5D长度既可。

◆采用“焊接方式”连接，适用高温高压流体（如过热蒸汽),成本低、工作可靠，性能稳定。

◆采用“夹套保温”结构，适用于易结晶，易汽化等需要加温或冷却的流体(如液氨、某些化工产品等)。

环形孔板流量计厂家-节流装置生产厂家-思科测控

产品原理：

LWG型环形孔板流量计的zui小流通截面是板片ZX的圆孔，当流体通过圆孔时因流通面积突然收缩而加速来进行测量流量的，而环形孔板流量计的zui小流通截面是板片的外缘和管内壁形成的圆环，流体通过时因流通面积的突然收缩而加速，流体绕过环形孔板的边缘时而产生的附面层就会是圆柱形，对流体产生的阻力原理是相近的，因此环形孔板流量计对流体造成的阻力系数比较相近，这就使两者有可能具有相近的流出系数。

技术参数：

▲取压方式：标准取压；

▲公称压力(MPa):≤40；

▲公称通径(mm): DN50-DN2600；

▲精确度(不确定度±1.5%-±2.5%(抽样标定）要求更高精确度时，进行实流标定可达±1.0%)；
