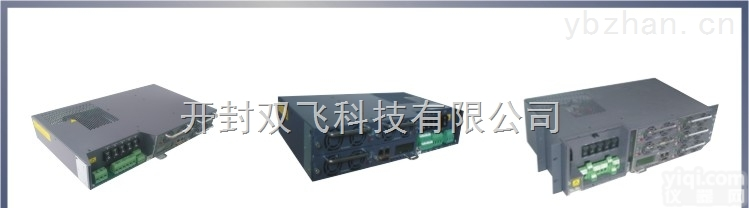

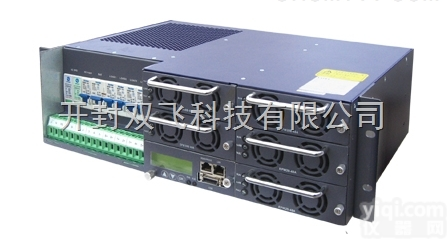

220V 嵌入式高频通信开关电源系统
- 型号：220V
- 产地：开封市
- 供应商：开封双飞电子有限公司
- 供应商报价：面议
- 标签：嵌入式高频通信开关电源系统
产品库
嵌入式高频通信开关电源系统参数表
输入 | |||||
参数 | zui小 | 典型 | zui大 | 单位 | 注释 |
输入电压范围 | 90 | 220 | 285 | Vac |
|
输入频率 | 45 | 50 | 65 | Hz |
|
输入电流 |
|
| 50 | A |
|
功率因数 | 0.98 |
|
|
|
|
输出 | |||||
参数 | zui小 | 典型 | zui大 | 单位 | 注释 |
输出电压范围 | 42 | 53.5 | 58 | Vdc |
|
输出电流范围 | 0 |
| 150 | A | 176～285VAC |
0 |
| 75 | A | 90～175VAC | |
纹波(峰峰值) |
|
| 200 | mv | 在额定输入/输出，加并0.1uF薄膜电容和10uF高频电解电容各一个，带宽为20MHｚ测量。 |
输出效率 | 90 | 92 |
| % | 220Vac 输入 |
83 | 85 |
| % | 110Vac 输入 | |
稳压精度 |
|
| ±1 | % |
|
负载调整率 |
|
| ±1 | % |
|
源调整率 |
|
| ±1 | % |
|
环境 | |||||
参数 | zui小 | 典型 | zui大 | 单位 | 注释 |
工作温度 | -25 |
| 55 | °C | ≥55°C时，电源需降功率输出 |
储存温度 | -40 |
| 80 | °C |
|
湿度 | 10 |
| 90 | % | 相对湿度, 不凝固. |
大气压力 | 70 |
| 106 | KPa |
|
海拔高度 | 0 |
| 3000 | m |
|
冷却方式 | 风机强制冷却 | ||||
机械特性 | |||||
整机尺寸 | 482.6mm×255mm×130.5mm | ||||
整机重量 | ≤11Kg（带模块） ≤5.175Kg（不带模块，机架+配电） | ||||
嵌入式高频通信开关电源系统是双飞科技专为小型通信站和无人机房等研制的电源产品，采用软开关技术，系统效率≥91%，完善的电池管理，有充放电管理、电池温度补偿、电池容量测，试、低电压保护等功能，延长电池使用寿命。
采用无损伤热插拔技术，方便维护，输入过、欠压保护、输出过压保护、输出过流保护、输出短路保护，自动均流技术，可实现并机输出，嵌入式安装。广泛适用于小型程控交换机、接入网、传输设备、移动通信、卫星通信地面站、微波通信供电等通信领域。
功能特点：
◆嵌入式电源系统采用有源功率因数补偿技术，功率因数 ＞0.98
◆交流输入电压正常工作范围宽至90～290Vac
◆系统工作温度范围宽至-25℃～+55℃
◆采用软开关技术，系统效率 ≥91%
◆完善的电池管理，有充放电管理、电池温度补偿、电池容量测试、低电压保护等功能，延长电池使用寿命
◆系统采用无损伤热插拔技术，方便维护
◆输入过、欠压保护
◆输出过压保护
◆输出过流保护
◆输出短路保护
◆自动均流技术，可实现并机输出
◆嵌入式安装
