FZW28A-12F/630-16详细介绍：
FZW28A-12F/630-16
FZW28-12/630-20
FZW28-12F/630-25
FZW28A-12F/630-25
FZW28-12/630-25
FZW28（A）-12F型户外高压分界负荷开关使用于柱上安装的场合，具有手动和电动操作功能。开关本体采用引进日本东芝公司技术，本开关为免维护开关。采用真空灭弧和SF6气体作对地及相间绝缘介质。本产品符合：GBT11022《高压开关设备和控制设备标准的共用技术要求》

   ★★FZW28-12F分界开关
    ★★FZW28 FZW28 FZW28-12F分界开关
    ★★FZW28 FZW28 FZW28-12F分界开关概述

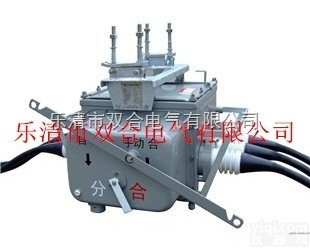

    ★★FZW28-12(VSP5)型户外分界真空负荷开关使用于柱上安装的场合，具

有手动和电动操作功能。开关本体采用引进日本东芝公司VSP5-12，本开关为免

维护负荷开关。采用真空灭弧和SF6气体作对地及相间绝缘介质。
    本产品符合：GB3804《高压交流负荷开关》及GBT11022《高压开关设备和

控制设备标准的共用技术要求》。
    本说明描述了柱上真空负荷开关的结构、功能和组装方法。FZW28-12

(VSP5)型户外分界真空负荷开关（VSP5-12开关本体与FDR-01控制器）具备故障

检测功能，保护控制功能和通讯功能，安装于10KV架空线路上，可实现自动切

除单相接地故障和自动隔离相间短路故障。安装点适用于10KV配电线路用户进

线的责任分界点处，也可以适用于符合要求的分支线连接处。自动闭锁相间短

路故障快速定位故障点自动切除单相接地故障
    二、使用的环境条件
    1） 周围空气温度上限不超过40℃，不限不超过-45℃；
    2） 风速不大于35m/s；
    3） 海拔不高于1000m，地震烈度不超过8度；
    4） 环境湿度：月平均相对湿度不大于90%；日平均相对湿度不大于95%；
    5） 覆冰厚度不超过10mm；
    6） 安装场所应为无易燃、易爆、化学腐蚀及经常性剧烈振动的场所；
    7） 中性点接地方式：中性点不接地、中性点经消弧线圈接地、中性点经

小电阻接地。
    三、产品型号及含义
    四、技术参数
    1）开关技术参数如表1所示。
    2)控制器技术参如表2所示。
    五、附件
    开关有诸如螺栓、螺帽和搭板等附件，它们均附着在开关的起吊架上。
    六、可选项
    开关有下列部件可供选择使用。
    带有联接外部设备（供电设备、信号检测设备）等的控制电缆插座。
