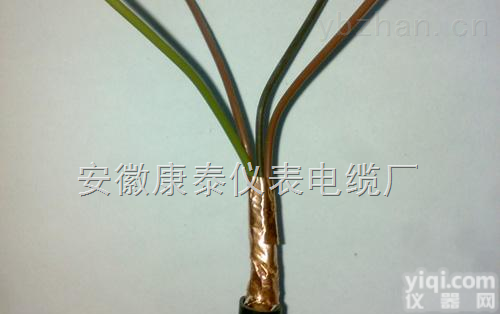

氟塑料屏蔽电缆

产品信息

产品执行标准
　　Q/HHTZH001.2
　　阻燃耐火特性试验执行GB12666-90标准
　　
氟塑料屏蔽电缆使用特性
　　1． 交流额定电压：U0/U 0.6/1KV
　　2． zui高工作温度：聚全氟乙丙烯(F46)绝缘不超过200℃
　　可溶性聚四氟乙烯(PFA)绝缘不超过260℃
　　3． zui低环境温度：氟塑料绝缘和护套
　　固定敷设-40℃，非固定敷设-15℃
　　4． 电缆安装敷设温度应不低于0℃(氟塑料、硅橡胶和护套电缆不低于-25℃)。
　　5． 电缆允许弯曲半径：单芯电缆zui小为电缆外径的15倍
　　多芯电缆zui小为电缆外径的10倍
　　
氟塑料屏蔽电缆基本型号及名称
表1
型号
产品名称
正常使用温度℃
FF46
氟塑料绝缘和护套电力电缆
-60-200
FF46-22
氟塑料绝缘和护套钢带铠装电力电缆
-60-200
FF46P
氟塑料绝缘和护套铜编织屏蔽电力电缆
-60-200
ZR-F46(FV)
氟塑料绝缘阻燃聚氯乙烯护套电力电缆
-40-105
ZR-F46-22(FV22)
氟塑料绝缘钢带铠装阻燃聚氯乙烯护套电力电缆
-40-105
ZR192-FF46
PFA绝缘和护套电力电缆(进口原料)
-60-260
ZR192-FF46P
PFA绝缘和护套铜编织屏蔽电力电缆(进口原料)
-60-260
ZR192-FF46-22
PFA绝缘和护套钢带铠装电力电缆(进口原料)
-60-260
YGC-F46(FG)
氟塑料绝缘硅橡胶护套电力电缆
-60-180
YGC-F46-22(FG22)
氟塑料绝缘钢带铠装硅橡胶护套电力电缆
-60-180
YVF-F46
氟塑料绝缘阻燃聚氯乙烯护套电力电缆
-60-105
YVF-F46-22
氟塑料绝缘钢带铠装阻燃聚氯乙烯护套电力电缆
-60-105



　　备注：软结构电缆在原型号中加R，导体线芯中铜丝可以采用镀锡。
　　
代号名称和含义
表2
代号
代号含义
系列代号
略
F(F46)
聚全氟乙丙烯(F46)
YVF
胶
G
硅橡胶
192
进口PFA绝缘和护套
ZR(V)
阻燃聚氯乙烯(分阻燃70℃、90℃、105℃三种)
22
钢带铠装
32
细钢丝铠装
P
铜编织屏蔽
R
多股绞合导体


主要技术指标

　　1．成品电缆导体直流电阻(符合GB3956规定)参照附录A表1。
　　2．20℃时绝缘电阻不小于500MΩ/KM，180℃时绝缘电阻不小于10MΩ/KM
　　3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。
　　

信息声明：本产品供应信息由仪器网为您整合，供应商为（安徽百斯特仪表电缆有限公司），内容包括 （氟塑料屏蔽电缆）的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于 （氟塑料屏蔽电缆）的信息，请直接联系供应商，给供应商留言！
