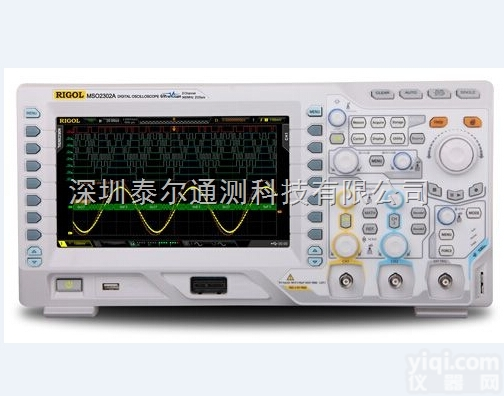

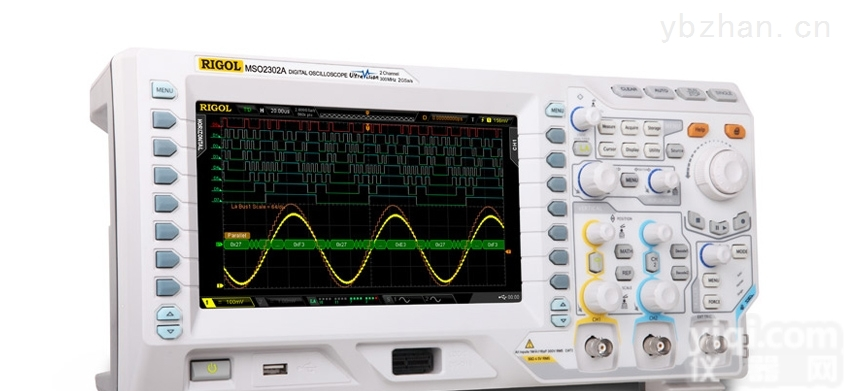

普源MSO/DS2000A系列数字示波器

产品信息

MSO/DS2000A系列采用了当今的许多先进技术和工艺，整体性能达到国际先进水平，是针对zui广泛的数字示波器市场包括通信，半导体，计算机，航空航天国防，仪器仪表，工业电子，消费电子，汽车电子，现场维修，研发/教育等众多领域的通用设计/调试/测试的需求而设计的示波器。


产品特性


    • 带宽达300MHz，标配50Ω输入选择
    • 2个模拟通道，16个数字通道(MSO)
    • 宽范围，低底噪，垂直灵敏度范围：500uV/div ~10 V/div
    • 实时采样速率高达2G Sa/s 数字通道达1GSa/s(MSO)；
    • 标配存储深度达14Mpts ，选配达56Mpts数字通道标配达14Mpts,选配达28Mpts；
    • 波形捕获率达50,000个波形每秒
    • 标配多达6.5万帧的硬件实时波形不间断录制功能和波形分析功能
    • *的UltraVision技术
    • 内置双通道，25 MHz信号源（MSO/DS2000A-S）
    • 丰富的触发和总线的解码功能（并行，RS232,I2C,SPI,CAN）
    • 丰富的接口：USB Host&Device,LAN(LXI),AUX， USB-GPIB（可选）
    • 新颖精巧的工业设计，便捷的操作
    • 8英寸WVGA（800×480） ，256级波形灰度显示
设计特色
    • 宽大的屏幕 新颖精巧的工业设计 便捷的操作

    • 宽范围（500uV/div~10V/div），低底噪，清晰捕获小信号


    • 全带宽，低过冲（<5%），*频响设计

    • UltraVision：深存储（标配达14Mpts，选配达56Mpts）

    • UltraVision：波形捕获率高达每秒 50，000个波形

    • UltraVision：实时不间断波形录制，回放及分析功能


    • UltraVision：多级波形灰度显示（多达256级）

    • 支持串行总线触发和解码功能（支持RS232,I2C,SPI,CAN）

    • 串行总线解码功能,通过事件列表显示解码

    • 提供了丰富的触发功能（包括欠幅触发，建立/保持时间,第N边沿等。）


    • 欠幅脉冲触发功能

    • 标配先进的波形运算功能

    • 直观丰富的自动测量功能

    • 标配模板测量功能


    • 内置2路频率达25MHz的信号源(MSO/DS2000A-S)


    • 内置信号源具有任意波发生功能(MSO/DS2000A-S)


    • 通过模拟和数字通道进行混合信号分析(MSO2000A)


    • 方便的数字通道分组，灵活的标签设置(MSO2000A)


    • 数字通道同样深存储，并支持串行总线的触发和解码(MSO2000A)


    • 数字通道提供多种逻辑电平的选择(MSO2000A)



  • 订货信息

  描述  订货号
  型号  DS2072A（70MHz，2通道）  DS2072A

  DS2072A-S（70MHz，2通道示波器 + 2通道信号源）  DS2072A-S

  MSO2072A（70MHz，2通道+16通道MSO）  MSO2072A

  MSO2072A-S（70MHz，2通道+16通道MSO,2通道信号源）  MSO2072A-S

  DS2102A（100MHz，2通道）  DS2102A

  DS2102A-S（100MHz，2通道示波器 + 2通道信号源）  DS2102A-S

  MSO2102A（100MHz，2通道+16通道MSO）  MSO2102A

  MSO2102A-S（100MHz，2通道+16通道MSO,2通道信号源）  MSO2102A-S

  DS2202A（200MHz，2通道）  DS2202A

  DS2202A-S（200MHz，2通道示波器 + 2通道信号源）  DS2202A-S

  MSO2202A（200MHz，2通道+16通道MSO）  MSO2202A

  MSO2202A-S（200MHz，2通道+16通道MSO,2通道信号源）  MSO2202A-S

  DS2302A（300MHz，2通道）  DS2302A

  DS2302A-S（300MHz，2通道示波器 + 2通道信号源）  DS2302A-S

  MSO2302A（300MHz，2通道+16通道MSO）  MSO2302A

  MSO2302A-S（300MHz，2通道示波器 + ,2通道信号源）  MSO2302A-S
  标配附件  符合所在国标准的电源线  -

  USB数据线  CB-USBA-USBB-FF-150

  2套无源探头（350 MHz带宽）  RP3300A

  1套逻辑分析探头(仅MSO)  RPL2316

  快速指南  -

  资源光盘（含用户手册和应用软件）  -
  选配附件  机架安装套件  RM-DS2000A
  深存储选件  模拟通道升级至多达56Mpts，数字通道升级至多达28Mpts存储深度  MEM-DS2000A
  高级触发选件  该选件包括超幅触发、第N 边沿、 高清视频触发、延迟触发、超时触发、持续时间、USB 触发  AT-DS2000A
  解码选件  RS232,I2C ,SPI 解码套件  SD-DS2000A

  CAN 分析套件（触发+ 解码）  CAN-DS2000A

  •  详细性能参数和技术指标请参照 MSO/DS2000A系列数据手册


型号模拟带宽通道数zui高实时采样率zui大存储深度zui高波形捕获率内置信号源参考价(人民币，元，含税)

MSO2302A-S		300MHz2+16通道模拟通道:2GSa/s(单通道),1GSa/s(双通道)
数字通道:1GSa/s(8通道),500MSa/s(16 通道)		模拟通道:7Mpts(双通道),14Mpts(单通道) 标配
28Mpts(双通道),56Mpts(单通道) 选配
数字通道:7Mpts(16通道),14Mpts(8通道) 标配
14Mpts(16通道),28Mpts(8通道)选配		50,000 wfms/s有2通道25MHz函数/任意波发生器24,800

MSO2302A		300MHz2+16通道模拟通道:2GSa/s(单通道),1GSa/s(双通道)
数字通道:1GSa/s(8通道),500MSa/s(16 通道)		模拟通道:7Mpts(双通道),14Mpts(单通道) 标配
28Mpts(双通道),56Mpts(单通道) 选配
数字通道:7Mpts(16通道),14Mpts(8通道) 标配
14Mpts(16通道),28Mpts(8通道)选配		50,000 wfms/s无22,800

DS2302A-S		300MHz2模拟通道2GSa/模拟通道14Mpts (标配) ，56Mpts (选配)50,000 wfms/s有2通道25MHz函数/任意波发生器21,800

DS2302A		300MHz2模拟通道2GSa/模拟通道14Mpts (标配) ，56Mpts (选配)50,000 wfms/s无19,800

MSO2202A-S		200MHz2+16通道模拟通道:2GSa/s(单通道),1GSa/s(双通道)
数字通道:1GSa/s(8通道),500MSa/s(16 通道)		模拟通道:7Mpts(双通道),14Mpts(单通道) 标配
28Mpts(双通道),56Mpts(单通道) 选配
数字通道:7Mpts(16通道),14Mpts(8通道) 标配
14Mpts(16通道),28Mpts(8通道)选配		50,000 wfms/s有2通道25MHz函数/任意波发生器18,780

MSO2202A		200MHz2+16通道模拟通道:2GSa/s(单通道),1GSa/s(双通道)
数字通道:1GSa/s(8通道),500MSa/s(16 通道)		模拟通道:7Mpts(双通道),14Mpts(单通道) 标配
28Mpts(双通道),56Mpts(单通道) 选配
数字通道:7Mpts(16通道),14Mpts(8通道) 标配
14Mpts(16通道),28Mpts(8通道)选配		50,000 wfms/s无16,800

DS2202A-S		200MHz2模拟通道2GSa/模拟通道14Mpts (标配) ，56Mpts (选配)50,000 wfms/s有2通道25MHz函数/任意波发生器15,780

DS2202A		200MHz2模拟通道2GSa/模拟通道14Mpts (标配) ，56Mpts (选配)50,000 wfms/s无13,800

MSO2102A-S		100MHz2+16通道模拟通道:2GSa/s(单通道),1GSa/s(双通道)
数字通道:1GSa/s(8通道),500MSa/s(16 通道)		模拟通道:7Mpts(双通道),14Mpts(单通道) 标配
28Mpts(双通道),56Mpts(单通道) 选配
数字通道:7Mpts(16通道),14Mpts(8通道) 标配
14Mpts(16通道),28Mpts(8通道)选配		50,000 wfms/s有2通道25MHz函数/任意波发生器14,780

MSO2102A		100MHz2+16通道模拟通道:2GSa/s(单通道),1GSa/s(双通道)
数字通道:1GSa/s(8通道),500MSa/s(16 通道)		模拟通道:7Mpts(双通道),14Mpts(单通道) 标配
28Mpts(双通道),56Mpts(单通道) 选配
数字通道:7Mpts(16通道),14Mpts(8通道) 标配
14Mpts(16通道),28Mpts(8通道)选配		50,000 wfms/s无12,800

DS2102A-S		100MHz2模拟通道2GSa/模拟通道14Mpts (标配) ，56Mpts (选配)50,000 wfms/s有2通道25MHz函数/任意波发生器11,780

DS2102A		100MHz2模拟通道2GSa/模拟通道14Mpts (标配) ，56Mpts (选配)50,000 wfms/s无9,800

MSO2072A-S		70MHz2+16通道模拟通道:2GSa/s(单通道),1GSa/s(双通道)
数字通道:1GSa/s(8通道),500MSa/s(16 通道)		模拟通道:7Mpts(双通道),14Mpts(单通道) 标配
28Mpts(双通道),56Mpts(单通道) 选配
数字通道:7Mpts(16通道),14Mpts(8通道) 标配
14Mpts(16通道),28Mpts(8通道)选配		50,000 wfms/s有2通道25MHz函数/任意波发生器11,780

MSO2072A		70MHz2+16通道模拟通道:2GSa/s(单通道),1GSa/s(双通道)
数字通道:1GSa/s(8通道),500MSa/s(16 通道)		模拟通道:7Mpts(双通道),14Mpts(单通道) 标配
28Mpts(双通道),56Mpts(单通道) 选配
数字通道:7Mpts(16通道),14Mpts(8通道) 标配
14Mpts(16通道),28Mpts(8通道)选配		50,000 wfms/s无9,800

DS2072A-S		70MHz2模拟通道2GSa/s模拟通道14Mpts (标配) ，56Mpts (选配)50,000 wfms/s有2通道25MHz函数/任意波发生器8,780

DS2072A		70MHz2模拟通道2GSa/模拟通道14Mpts (标配) ，56Mpts (选配)50,000 wfms/s无6,800

信息声明：本产品供应信息由仪器网为您整合，供应商为（深圳市北汉科技有限公司），内容包括 （普源MSO/DS2000A系列数字示波器）的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于 （普源MSO/DS2000A系列数字示波器）的信息，请直接联系供应商，给供应商留言！
