XP313 供应中控XP313 浙大中控DCSXP313 厂家直销价格面议。
- 型号：XP313
- 产地：济南市
- 供应商：济南星之火机电科技有限公司
- 供应商报价：面议
- 标签：供应中控XP313 浙大中控DCSXP313 厂家直销价格面议。
产品库

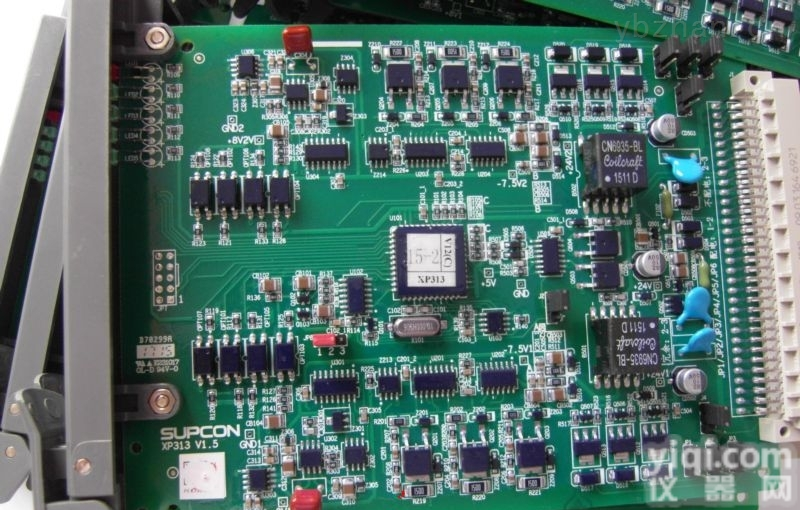

XP313电流信号输入卡可测量6路电流信号（II型或III型），并可为6路变送器提供+24V隔离配电电源。它是一块带CPU的智能型卡件，对模拟量电流输入信号进行调理、测量的同时，还具备卡件自检及与主控制卡通讯的功能。
XP313卡的6路信号 ，电源及信号互相隔离，并且都与控制站的电源隔离。
当卡件被拔出时，卡件与主控制卡通讯中断，系统监控软件显示此卡件通讯故障。XP313卡的每一路可分别接收II型或III型标准电流信号。当需XP313卡向变送器配电时可通过DC／DC对外提供6路+24V的隔离电源，每一路都可以通过跳线选择是否需要配电功能。
技术指标
型号 | XP313 |
卡件电源 | |
5V供电电源 | 5VDC±0.3V，Imax<50mA |
24V供电电源 | 24VDC±0.5V，Imax<200mA |
输入回路 | |
通道数 | 6路 |
信号类型 | 电流信号（Ⅱ型或Ⅲ型），组态可选 |
滤波时间 | 组态可选 |
分辨率 | 15bit，带极性 |
输入阻抗 | 250Ω |
隔离方式 | 光电隔离，分组隔离 |
隔离电压 | 500VAC 1分钟（现场侧与系统侧） |
500VAC 1分钟（组组之间） | |
共模YZ比 | ≥100dB |
串模YZ比 | >50dB |
负载能力 | <1KΩ (20mA) |
短路保护电流 | <30mA (单卡，每通道) |
断线检测 | Ⅲ型信号具备，II型信号不具备 |
测量精度
信号类型 | 测量范围 | 精度 |
标准电流（Ⅱ型） | 0～10mA | ±0.2%FS |
标准电流（Ⅲ型） | 4～20mA | ±0.2%FS |
