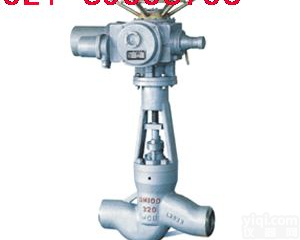

产品名称：	铬钼钢截止阀	产品型号：	J41Y
驱动方式：	手动，电动	连接形式：	法兰,焊接
结构形式：	截止	密封结构：	硬密封
压力范围：	1.6MPa-16.0MPa	公称通径：	DN10-300
常用材质：	铬钼钢截止阀	铭Pai：	雄工品Pai

产品说明

相关产品

订货流程

铬钼钢截止阀主要材质铬钼钢用于化工设备,通用零部件,工业设备,制药设备,通用设备,石化设备,电力设备,治金粉末设备,采矿设备,市政,电子工业等。适用介质水,蒸汽,油品,酸类,碱液,盐水,海水,氧气等。

铬钼钢截止阀结构特点与用途：
全关时手轮按顺时针方向旋转；

可以安装在管道的任何位置上,介质从下往上流；

铬钼钢截止阀适用于各类腐蚀性介质的管道上,有良好的防腐性和足够的强度；

合金钢截止阀适用于耐高温的蒸汽,油品管道上,具有耐高温特点。

截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的ZX线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。截止阀，也叫截门，是使用zui广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。截止阀只许介质单向流动，安装时有方向性。截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。

截止阀具有以下优点：
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间磨擦力小，寿命较长。
4、截止阀阀体的结构形式有直通式、直流式和直角式。直通式是zui常见的结构，但其流体的阻力zui大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。

上海雄工阀门有限公司

： (陈工)

：xgfm021

地址：上海市嘉定区华亭工业园区1199号：http://www.xgfmvalve。。ｃｏｍ

【J41Y铬钼钢截止阀-性能参数】

公称压力PN(MPa)	1.6	2.5	4.0	6.4	10.0	16.0
壳体强度试验	2.4	3.8	6.0	9.6	15	24
上密封试验	1.8	2.8	4.4	7.0	11	18
密封试验	1.8	2.8	4.4	7.0	11	18

【J41Y铬钼钢截止阀-使用范围】

产品类型	适用介质	适用温度（℃）
J41(H.Y)-C型 J941(H.Y)-C型	水、蒸汽、油品	≤425℃ ≤450℃
J41Y-I型 J941Y-I型	水、蒸汽、油品	≤550℃

【J41Y铬钼钢截止阀-主要零件材料】

产品类型	零件名称
产品类型	阀体、阀盖bonnet	阀杆	阀瓣	密封面	阀杆螺母	填料	紧固件	手轮
J41(H.Y)-C型 J941(H.Y)-C型	25、WCB	铬不锈钢	2Cr1325	H:不锈钢Y:钴基硬质合金钢	铝青铜	柔性石墨	优质碳钢	可锻铸铁
J41Y-I型J941Y-I型	铬钼钢	铬钼钢	合金钢	钴基硬质合金钢	铝青铜	柔性石墨	合金钢	可锻铸铁

【J41Y铬钼钢截止阀-主要外形尺寸】

公称通径DN	主要外形尺寸和连接尺寸（mm）									重量（kg）
公称通径DN	L	D	D1	D2	b	f	z-d	H	D0	重量（kg）
J41(H.Y.B)-16C J41Y-16I
10	130	90	60	40	14	2	4-14	198	120	4.7
15	130	95	65	45	16	2	4-14	218	120	5.2
20	150	105	75	55	16	2	4-14	258	140	7.1
25	160	115	85	65	16	2	4-14	275	160	7.4
32	180	135	100	78	18	2	4-18	280	180	8.5
40	200	145	110	85	18	3	4-18	330	200	12.5
50	230	160	125	100	18	3	4-18	350	240	20
65	290	180	145	12	18	3	4-18	400	280	25
80	310	195	160	135	20	3	8-18	355	280	35
100	350	215	180	155	22	3	8-18	415	320	50
125	400	245	210	185	24	3	8-18	460	360	75
150	480	280	240	210	24	3	8-23	510	400	100
200	600	335	295	265	26	3	12-23	710	400	210
250	650	405	355	320	30	3	12-23	786	450	446
300	750	460	410	375	30	3	12-23	925	500	648

公称通径DN	J41(H.Y.B)-25 J41Y-25I J941(H.Y)-25 J941Y-25I
	主要外形尺寸和连接尺寸（mm）										电动装置	重量（kg）
	L	D	D1	D2	b	f	z-d	H手	H电	D0	电动装置	手动	电动
10	130	90	60	4	16	2	4-14	198		120		4.9
15	130	95	65	45	16	2	4-14	218		120		5.4
20	150	105	75	55	16	2	4-14	258		140		7
25	160	115	85	65	16	2	4-14	275		160		7.4
32	180	135	100	78	18	2	4-18	280		180		8.5
40	200	145	110	85	18	3	4-18	330		200		12.5
50	230	160	125	100	20	3	4-18	350	645	240	DZW101	16	50
65	290	180	145	120	22	3	8-18	400	690	280	DZW101	25	62
80	310	195	160	135	22	3	8-18	355	715	280	DZW151	30	67
100	350	230	190	160	24	3	8-23	415	770	320	DZW20	34.5	73
125	40	270	220	188	28	3	8-25	460	780	360	DZW30	89	127
15	480	300	250	218	30	3	8-25	510	875	400	DZW45	98	215
200	600	360	310	278	34	3	12-25	710	967	400	DZW60	180	322
250	650	425	370	332	36	3	12-30	786		450		446
300	750	485	430	390	40	4	12-30	925		500		654

公称通径DN	J41(H.Y)-40 J41Y-40I J941(H.Y)-40 J941Y-40I
	主要外形尺寸和连接尺寸（mm）												电动装置	重量（kg）
	L	D	D1	D2	D6	b	f	f2	z-d	H手	H电	D0	电动装置	手动	电动
10	130	90	60	40	35	16	2	4	4-14	198		120		4.9
15	130	95	65	45	40	16	2	4	4-14	233		120		5.4
20	15	15	75	55	51	16	2	4	4-14	275		140		7
25	160	115	85	65	58	16	2	4	4-14	285		160		8.8
32	180	135	100	78	66	18	2	4	4-18	302		180		11.8
40	200	145	110	85	76	18	3	4	4-18	355		200		16.5
50	230	160	125	100	88	20	3	4	4-18	373	645	240	DZW101	24	61
65	290	180	145	120	110	22	3	44	8-18	408	690	280	DZW101	33	75
80	310	195	160	135	121	22	3	4	8-18	436	715	320	DZW201	44	84
100	350	230	190	160	15	24	3	4.5	8-23	480	770	360	DZW301	60	101
125	400	270	220	188	176	28	3	4.5	8-25	558	782	400	DZW45	89	207
150	480	300	250	218	204	30	3	4.5	8-25	611	875	400	DZW60	98	226
200	600	375	320	282	260	38	3	4.5	12-30	720	1160	400	DZW901	190	339
