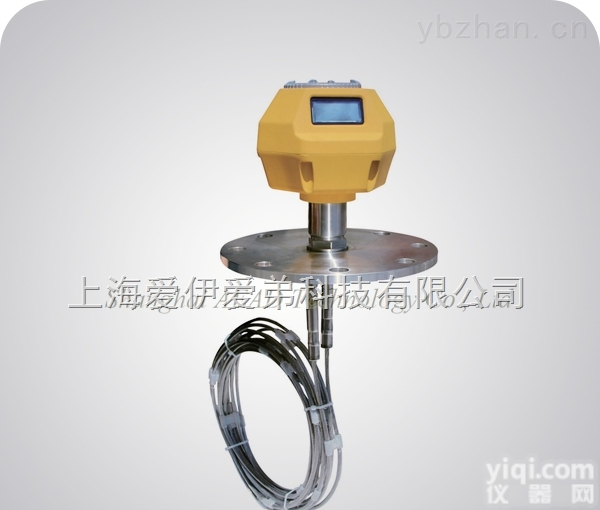

A+E 61L系列 A+E 61L系列导波雷达物位计
- 型号：A+E 61L系列
- 产地：上海市
- 供应商：上海爱伊爱弟科技有限公司
- 供应商报价：面议
- 标签：A+E 61L系列导波雷达物位计
产品库
A+E 61L系列导波雷达物位计
A+E 61L系列导波雷达物位仪表 类别 A+E 61LA A+E 61LB A+E 62LC 应用 液体、固体小颗粒及粉体 液体、低介电常数液体 强腐蚀性液体。酸类、碱类或其它腐蚀性介质 测量范围 30米（可扩展至35米） 6米 20米 过程连接 螺纹、法兰 螺纹、法兰 螺纹、法兰 过程温度 -40-250℃ -40-250℃ -40-180℃ 过程压力 -0.1-4Mpa -0.1-4Mpa -0.1-4Mpa 精度 < 0.1% < 0.1% < 0.1% 分辨率 1mm 1mm 1mm 重复性 ±5mm ±3mm ±10mm 频率范围 500MHz-1.8GHz 500MHz-1.8GHz 6.8GHZ 防爆防护等级 Exd II BT4/IP68 Exd II BT4/IP68 Exd II BT4/IP68 信号输出 4…20mA/HART(两线) 4…20mA/HART(两线) 4…20mA/HART(两线)类型：导波雷达物位计 供电电源：24VDC 型号：A+E 61L 工作频率：100MHZ-1.8GHZ 测量范围：0-35m 测量精度：小于 0.1% 电流信号：4…20mA/HART(两线)（mA） 分辨率：1mm 品Pai：AEAD 加工定制：是
测量原理：导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行；运行时间可以通过电子部件被转换成物位信号。仪表测量参考点到物料表面的距离，探头发出高频脉冲并沿缆绳传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接受，并将时间信号转化为物位信号。 输入：
反射的脉冲信号沿缆绳传递至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号由智能软件完成识别，距离物料表面的距离D与脉冲的时间行程T成正比：
D=C×T/2
其中C为光速
因空罐的距离E已知，则物位L为：
L=E-D输出：
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
