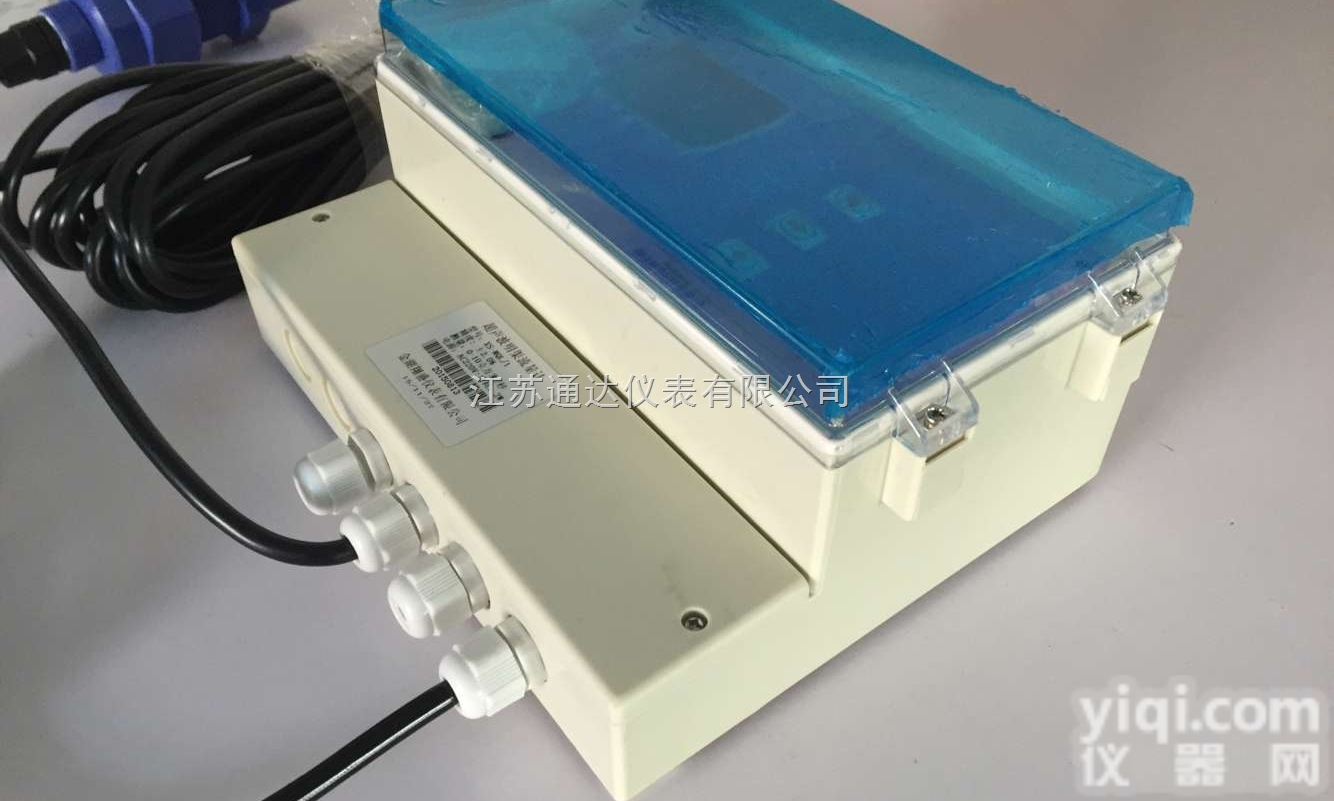

TD-1D 明渠流量计

淮安通达仪表科技有限公司是一家专业生产玻璃钢、不锈钢巴歇尔槽、明渠流量计、超声波明渠流量计、流速仪、超声波测深仪等厂家。
欢迎广大客户，来公司考察！！！

：李阳

电  话：

一、用途

    与量水堰槽配合使用，测量明渠内水的流量。主要用于测量污水厂、企事液单位的污水排放口、城市下水道的流量。由于这种仪表采用超声波穿过空气，以非接触的方法测量。因此在粘污、腐蚀性液体情况下，比其它形式的仪表具有更高的可靠性。

二、工作原理

    仪表直接测量的物理量是液位。用于明渠测流量时，在明渠上安装量水堰槽。量水堰槽把明渠内流量的大小转成液位的高低。仪表测量量水堰槽内的水位，再按相应量水堰槽的水位-流量关系反算出流量。

     常用的量水堰槽有，直角三角堰、矩形堰和巴歇尔槽（图三）。

     使用超声波，安装时必须知道配用量水堰槽的水位-流量对应关系。

     量水堰槽的水位-流量关系可以从国家计量检定规程《明渠堰槽流量计》JJG711-90中查到。

     巴歇尔槽知道了喉道宽度b，就可以用相应的公式算出水位-流量对应关系。

     直角三角堰和矩形堰也有相应的公式。但是还与按装的渠道尺寸有关。确定水位-流量关系时，三角堰与渠道宽B、开口角度、上游堰坎高度p有关。

      矩形堰与渠道宽B、开口宽b、上游堰坎高度p有关。

淮安通达仪表科技有限公司是一家专业生产玻璃钢、不锈钢巴歇尔槽、、超声波、流速仪、超声波测深仪等厂家。
欢迎广大客户，来公司考察！！！

：李阳

电  话：

      超声波测液位原理：本仪表采用超声波回声测距法测液位。探头固定安装在量水堰槽水位观测点上方。探头对准水面。探头向水面发射超声波。

      仪表的工作原理：仪表控制探头发射和接收超声波。测量声波传输时间测算液位mm。在通过查水位-流量表，把液位转成流量（单位：升/秒）。

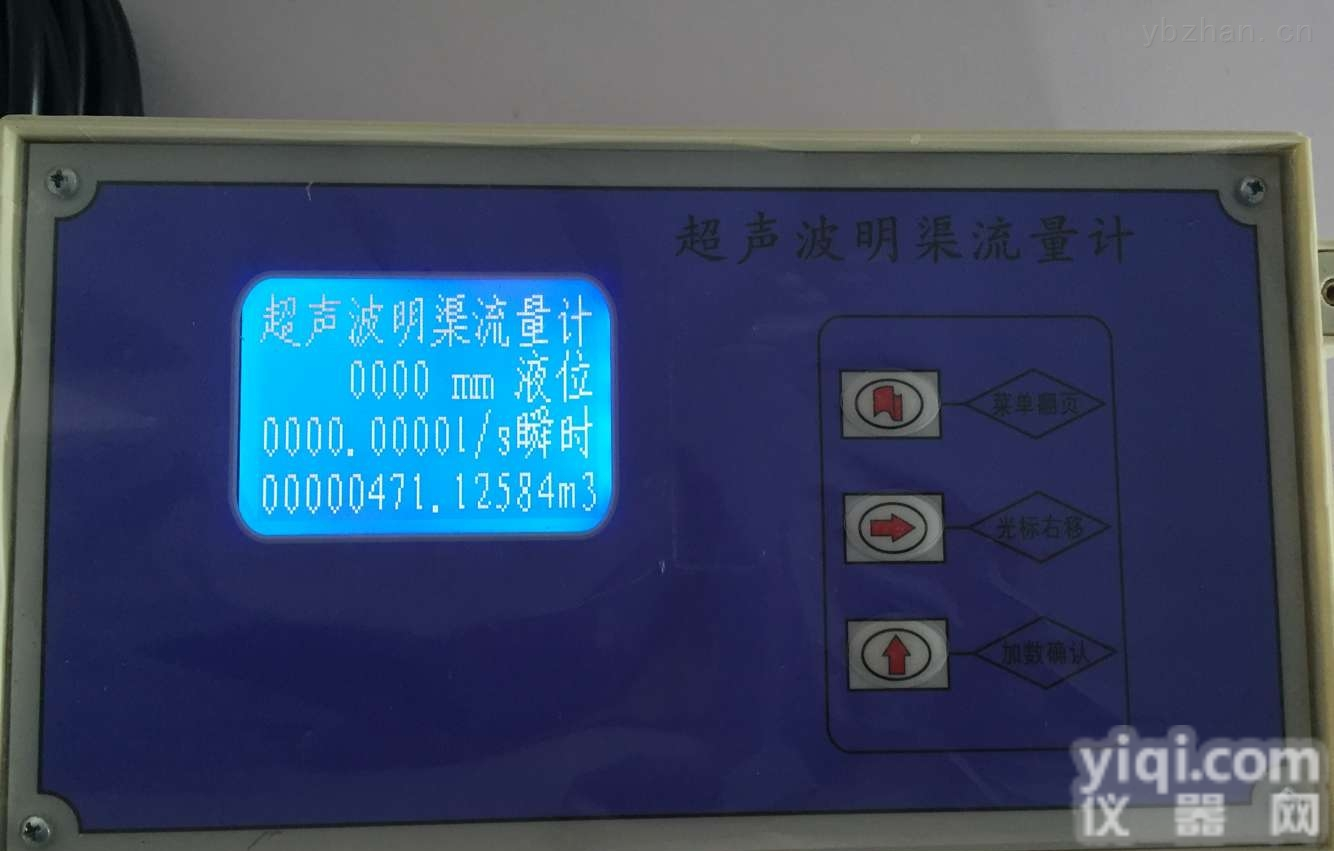

       仪表显示：仪表显示液位高度、瞬时流量、仪表把瞬时流量按时间累加，得出累计流量。

      仪表输出有，4～20mA电流模拟量；继电器的开关量（需订货选择）；RS485的数字信号；
