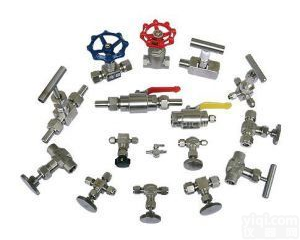

仪表管路针形阀
产品概述：
仪表管路针形阀是气动单元组合仪表中的辅助单元之一，它是一种开关阀，其目的是用来切断气动管路的通道。该系列针形阀具有结构小巧、标准化、通用化程度高、密封性能好、外形美观、操作方便等优点。
技术数据：
技术 指标 | 公称压力 （PN） | 公称通径 （DN） | 工作 温度 | 适用介质 | 连接形式 | 制造材料 |
1500psi | 1.0～3.0mm | ≤230℃ | 空气等非腐 蚀性气体 | 双卡套、内螺纹、外螺纹、卡箍式、扩口式 | H59-1表面镀铬或钝化 |
主要零件材料及结构：
序号 | 零件名称 | 零件材质 | ||||
1 | 手轮 | 酚醛塑料（如需其它颜色或材质，请在订货时说明） | ||||
2 | 阀杆 | 1Cr18Ni9Ti | 304 | 316 | 316L | |
3 | 锁母 | 304 | ||||
4 | 阀盖, | 1Cr18Ni9Ti | 304 | 316 | 316L | |
5 | 垫片 | 1Cr18Ni9Ti | 304 | 316 | 316L | |
6 | 填料 | PTFE | ||||
7 | 阀体 | 1Cr18Ni9Ti | 304 | 316 | 316L | |
8 | 阀芯 | 1Cr17Ni2 | 17-4PH | |||
序号 | 零件名称 | 零件材质 | ||||
1 | 条形手柄 | 1Cr18Ni9Ti（如需其它手轮，请在订货时说明） | ||||
2 | 填料压盖 | 1Cr18Ni9Ti | 304 | 316 | 316L | |
3 | 蝶簧 | 1Cr18Ni9Ti | ||||
4 | 填料 | PTFE | ||||
5 | 垫片 | 1Cr18Ni9Ti | 304 | 316 | 316L | |
6 | 阀杆 | 1Cr18Ni9Ti | 304 | 316 | 316L | |
7 | 阀体 | 1Cr18Ni9Ti | 304 | 316 | 316L | |
8 | 阀芯 | 1Cr17Ni2 | 17-4PH | |||
