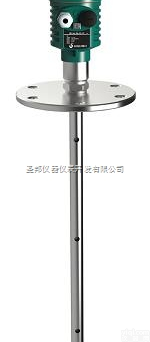

SBLD系列 雷达液位计

 一、测量原理

    导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电 子部件被转换成物位信号。探头发出高频脉冲并沿缆式探头传导，当脉冲遇到物料表面时 反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

二、技术参数

1、工作频率：100MHZ-1.8GHZ

2、测量范围：缆式：0～30m；杆式、同轴管式：0～6m；

3、重 复 性：±2mm

4、分 辨 率：1mm

5、采    样：回波采样55 次/s

6、响应速度：>0.2S（根据具体使用情况而定）

                    输出电流信号：4～20mA

                    精度：±3mm

7、通讯接口：HART、RS485（转换器）

8、过程连接：G1A /G1½A 螺纹

             法兰 DN50、DN80、DN100、DN150、DN200、DN250

9、过程压力：-0.1～2.5MPa

10、电源: 24VDC(±10%), 纹波电压：1Vpp

    耗电量：Max  22.5mA

11、环境条件：温度：-40℃～+70℃

12、外壳防护等级：IP67

13、防爆等级：Exib IIC T6 Gb

14、两线制接线：仪表供电和信号输出共用一根屏蔽电缆内两芯线

15、电缆入口：2个M20*1.5 或 1/2NPT( 电缆直径5～9mm)
