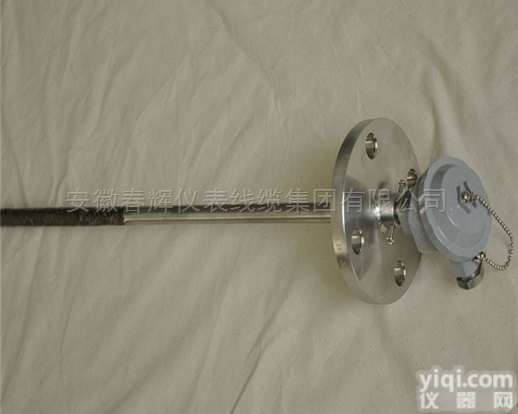

一体化热电阻生产厂家

应用
上海一体化热电阻是通常和显示仪表、记录仪表、电子计算机等配套使用，输出4-20mA，直接测量生产现场存在碳氯化合物等的-200℃-1300℃范围内液体、蒸汽的气体 质以及固体表面温度。


上海一体化热电阻特点：
二线制输出4-20mA，抗干扰能力强；
节省补偿导线及安装温度变送器费用；
安全可靠，使用寿命长；
冷端温度自动补偿，非线性校正电路 ；


上海一体化热电阻工作原理：
防爆热电偶利用间隙隔爆原理，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰全温度传不到腔外，从而进行防爆。
热电偶(热电阻)产生的热电势(电阻)经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA的直流电信号给工作仪表，工作仪表便显示出所对应的温度值。


上海一体化热电阻主要技术参数：
产品执行标准
IEC584 IEC751 IEC1515 JB/T5518-91 JB/T7391-94


测温范围及允差
1）热电阻测温范围及允差

2）热电偶测温范围及允差

输出信号： 4-20 mA ，负载电阻250，传输导线电阻 100
输出方法： 二线制
精度等级：
温度变送器精度等级：0.1 0.2 0.5
显示器精度等级：模拟指示式2.5级;数字显示式0.5级.
供电电源：24V.DC±10℅
防护等级：IP65

防爆等级：A
隔爆型：dⅡBT4 dⅡCT5 dⅡCT6
本质安全型：iaⅡCT6
绝缘电阻：仪表输出接线端子与外壳之间的绝缘电阻应不小于50.
热响应时间：
当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间 ，通常以t0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的五分之一时，则用热电偶(阻)热响应时间作为仪表的热响应时间； 当温度变送器的阶跃热响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的二分之一时，则用温度变送器热响应时间作为仪表的热响应时间；

上海一体化热电阻基本误差：
仪表的基本误差应不超过热电偶(阻)和温度变送器基本误差的合成误差。


工作环境：
安装场所等级 温 度 ℃ 相 对 湿 度 ％ 大气压力KPa
Cx1 -25-+55 5-95 86-106 Cx2 -25-+70 Cx3 -40-+80



取证一览表:
防 爆 级 别 防 爆 证 号 认 证 机 构
dⅡBT4 GYB97151 NEPSI
dⅡBT4 GYB97152 NEPSI
dⅡCT4 GYB97203 NEPSI
dⅡCT4 GYB97204 NEPSI
iaⅡCTT6 GYB99412 NEPSI
iaⅡCTT6 GYB99413 NEPSI
(注：NEPSI防爆认证系*仪器仪器仪表防爆安全监督检验站)

上海一体化热电阻选型命名方法：

W （温度仪表）

R-热电偶 Z-热电阻

M镍铬硅-镍硅 N镍铬-镍硅 E镍铬-铜镍 F铁-铜镍 C铜-铜镍 // P铂 C铜

B（ 温度变送器）

1-无固定装置2-固定螺纹3-活动法兰4-固定法兰

5-活络管接头式6-固定螺纹锥形式7-直形管接头式

2防喷式（接线盒形式）4防爆式

0- φ16， 1-φ20，2-φ16高铝质管，3-φ20高铝质管
