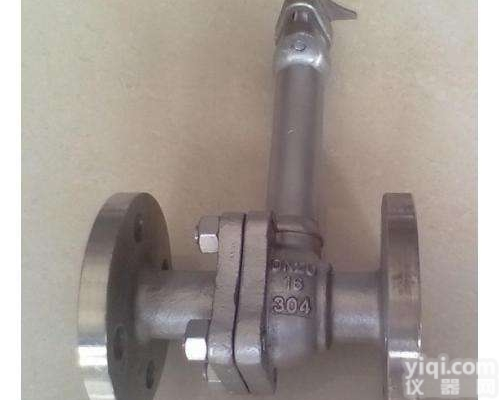

DQ41F DQ41F低温球阀_价格_原理_作用_厂家
- 型号：DQ41F
- 产地：上海市
- 供应商：上海华特隆阀门制造有限公司
- 供应商报价：面议
- 标签：DQ41F低温球阀_价格_原理_作用_厂家
产品库
一、概述：
DQ41F低温球阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。低温球阀分为低温浮动球阀和低温固定球阀两类,主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等，不但易燃易爆，而且在升温时要气化，气化时，体积膨胀数百倍。
二、DQ41F低温球阀特点：
1）采用了在阀芯上开设减压孔的构造。
2）垫片是使用了含有具有稳定密封性的陶瓷填充材料。
3）阀体轻、尺寸小。为了减少阀体的热损失，特别是为了保证阀门超低温下的使用，特意设计成重量轻、尺寸小的阀体。
4）长轴阀有低温流体流经的阀，采用长阀杆形式，可以避开外部热的作用使压盖保持常温，以防止盖密封件的性能降低。此长度是通过计算、试验而得出的zui佳长度。
三、DQ41F低温球阀执行标准：
| 设计依据 | GB |
| 设计标准 | GB12237-89 |
| 结构长度 | GB12221-89 |
| 连接法兰 | GB/T 9113-2000 JB/T79-94 |
| 试验和检验 | JB/T 9092-99 |
四、DQ41F低温球阀主要零件材料：
产品型号 | DQ41F-10C-100 | DQ41F-10P-100P |
DQ47F-10C-100 | DQ47F-10P-100P | |
阀体 | LCB | CF8 |
球体 | 304 | 304 |
阀杆 | 304 | 304 |
密封圈 | PTFE | PTFE |
填料 | PTFE+O形圈 | PTFE+O形圈 |
适用介质 | 水、油、蒸汽等 | 酸等腐蚀性介质 |
适用温度 | -50-29℃ | -196-29℃ |
蜗轮低温球阀 | DQ后插入“3”表示，示例：DQ341F-16P | |
气动低温球阀 | DQ后插入“6”表示，示例：DQ647F-16C | |
电动低温球阀 | DQ后插入“9”表示，示例：DQ941F-25P | |
五、DQ41F低温球阀http://www.htlpv.com/Product_232.html外形连接尺寸：
产品型号 | 公称通径 | PN1.6-2.5MPa | WT | |||||||
| DN | L | D | D1 | D2 | b | Z-Φd | H | W | (kg) |
DQ41F-16C | 15 | 130 | 95 | 65 | 45 | 14 | 4-Φ14 | 178 | 140 | 3 |
| 20 | 140 | 105 | 75 | 55 | 14 | 4-Φ14 | 184 | 160 | 4 |
| 25 | 150 | 115 | 85 | 65 | 14 | 4-Φ14 | 195 | 180 | 5 |
DQ41F-16P | 32 | 165 | 135 | 100 | 78 | 16 | 4-Φ18 | 280 | 250 | 9 |
| 40 | 180 | 145 | 110 | 85 | 16 | 4-Φ18 | 280 | 300 | 11 |
| 50 | 203 | 160 | 125 | 100 | 16 | 4-Φ18 | 300 | 350 | 15 |
| 65 | 222 | 180 | 145 | 120 | 18 | 4-Φ18 | 330 | 350 | 19 |
| 80 | 241 | 195 | 160 | 135 | 20 | 8-Φ18 | 360 | 400 | 27 |
DQ9B41F-16C | 100 | 305 | 215 | 180 | 155 | 20 | 8-Φ18 | 400 | 500 | 38 |
| 125 | 356 | 245 | 210 | 185 | 22 | 8-Φ18 | 430 | 600 | 58 |
| 150 | 394 | 280 | 240 | 210 | 24 | 8-Φ23 | 500 | 800 | 81 |
| 200 | 457 | 335 | 295 | 265 | 26 | 12-Φ23 | 680 | 800 | 95 |
DQ9B41F-16P | 250 | 533 | 405 | 355 | 320 | 30 | 12-Φ25 | 790 | 1300 | , 1, 40 |
华特隆订货须知：
一、QDQ41F低温球阀产品名称与型号 口径是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定DQ41F低温球阀型号，请按DQ41F低温球阀型号直接向我们华特隆销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们华特隆的阀门专家为您审核把关。
