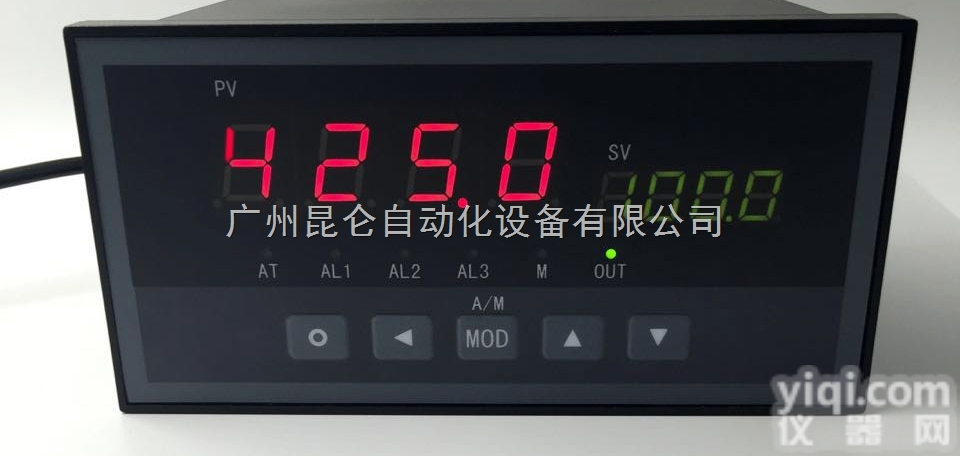

XSC5PID调节仪表 XSC5PID调节仪表

说明 ① 基本误差优于±0.2%F·S，16位A/D转换器，测控周期0.2秒，自整定

② 抗干扰设计，YZ现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰，抗干扰能力达到III级

③ 输入信号：热电阻，热电偶，直流电流，直流电压，远传压力表等

XSC5系列PID调节仪

4        1：仪表基本功能

XSC5型为内给定（定值控制）调节仪

4        2：外形尺寸

A：横式160×80×125或竖式80×160×125（W×H×L）

B：96×96×112（W×H×L）

C：横式96×48×112或竖式48×96×112（W×H×L）

D：72×72×112（W×H×L）

4        3：面板形式    H：横式
               S：竖式
               F：方形

4        4：输入信号

E：热电偶或辐射感温计

R：热电阻或电阻

I：直流电流

V：直流电压

M：mV信号

W：电位器

L：远传压力表

5：报警点数量

T0：无报警

T1~T3：1~3点报警

（ 注：D、E尺寸zui多2点报警 ）

4        6：控制输出XSC5/A-H

C0：无输出

C1：电流输出（4~20）mA、（0~10）mA或（0~20）mA

C2：电压输出（0~5）V、（1~5）V

C3：电压输出（0~10）V

C4：固态继电器驱动电压输出

C5：可控硅无触点常开式输出

C6：可控硅过零触发输出

C7：继电器触点开关输出

4        7：变送输出

A0：无输出

A1：电流输出（4~20）mA、（0~10）mA或（0~20）mA

A2：电压输出（0~5）V、（1~5）V

A3：电压输出（0~10）V

A4：其它输出

4        8：外供电源

B0：无外供电源

B1：外供24V DC

B2：外供12V DCXSC5/A-H

B3：外供精密电压源

B4：外供精密恒流源

B5：其它

4        9：通讯接口

S0：无通讯接口

S1：RS 232接口

S2：RS 485接口

4        10：仪表电源

V0：85V ~ 265 V AC

V1：10V~36V DC
