DPA-63-16-A FESTO圆形气缸技术标准
- 型号：DPA-63-16-
- 产地：德国
- 供应商：上海乾拓贸易有限公司
- 供应商报价：面议
- 标签：FESTO圆形气缸技术标准
产品库

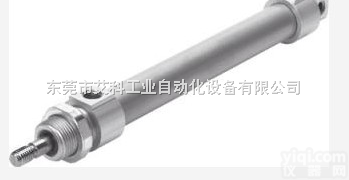

FESTO圆形气缸技术标准DPA-63-16-A
主要技术参数
缸径∅ 12 16 20 25 32 40 50 63
符合 ISO 6432 –
气接口 M5 M5 Gx Gx Gx G¼ G¼ Gy
活塞杆螺纹 M6 M6 M8 M10x1.25 M10x1.25 M12x1.25 M16x1.5 M16x1.5
行程1) [mm] 5 … 160 5 … 200 5 … 250 5 … 300 5 … 400 5 … 500
结构特点 活塞
抗扭转 with方形活塞杆
ZD扭矩 at the 活塞杆 [Nm] 0.10 0.10 0.20 0.45 0.8 1.1 0.45 0.45
缓冲
DSNU-…-P 两端带弹 – 两端带弹性缓冲垫
性缓冲垫
DSNU-…-PPV – 两端带可调缓冲
缓冲长度 (PPV) [mm] – 12 15 17 14 18 20 21
位置感测 通过接近开关
安装方式 通过附件
安装位置 任意
1) 带位置感测的气缸至少需要行程为 10 mm 以确保可靠感测.
按要求提供更长行程。
-H- 注意：该产品符合 ISO 1179-1 和 ISO 228-1 标准。
ATEX1)
ATEX 防爆类别，用于气体 II 2G
防爆型式，用于气体 c T4
ATEX 防爆类别，用于粉尘 II 2D
防爆型式，用于粉尘 c 120°C
防爆温度等级 –20°C <= Ta <= +60°C
CE 标记(参见合格声明) 符合欧盟防爆指令 (ATEX)
1) 确保附件适用于ATEX应用。
FESTO圆形气缸技术标准DPA-63-16-A
