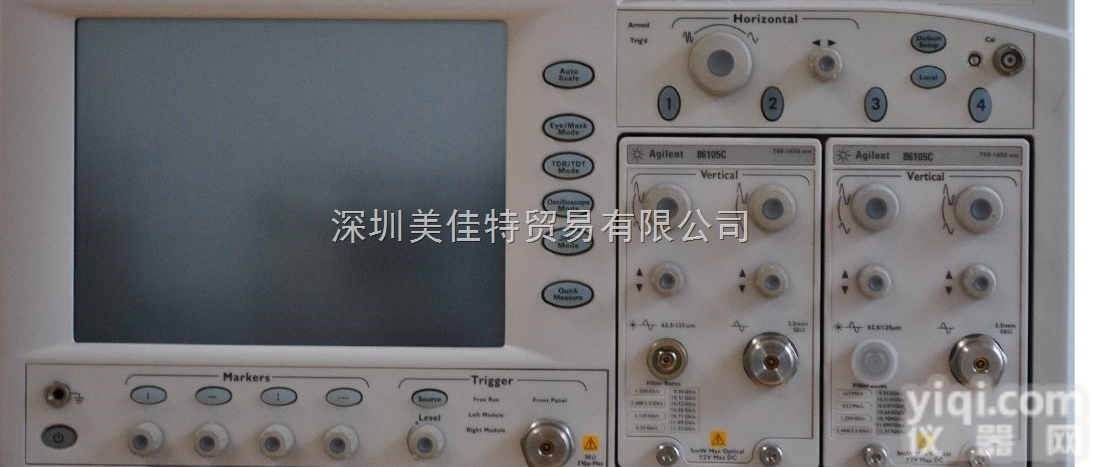

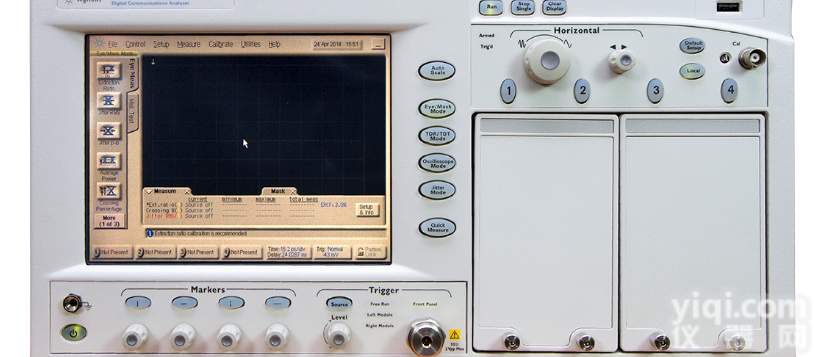

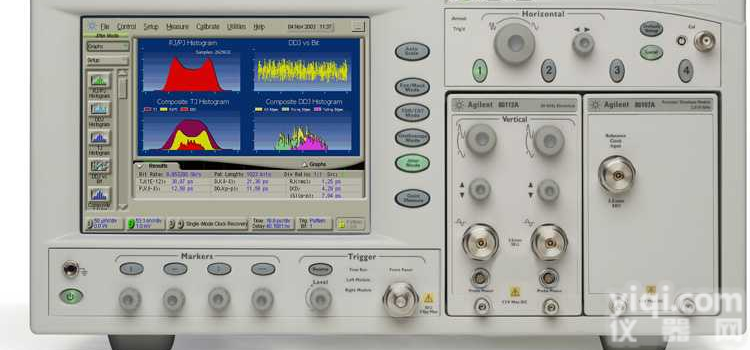

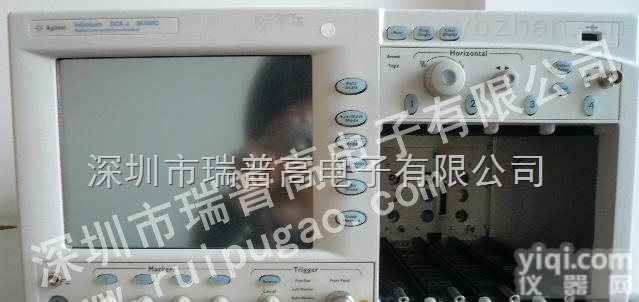

86100C Infiniium DCA-J宽带示波器主机
86100CU-401 先进的眼图分析软件
1CM030A Rackmount Flange Kit 221.5mm H (5U) - Two Flange Brackets
N5477A 采样示波器适配器
数字通信分析仪模式：
- 示波器带宽超过80 GHz，可确保进行zui精确的波形测量
- 眼图分析仪可用于>40 Gb/s的光发射机和电发射机*性测试
- 抖动和干扰分析仪，可以测量子元器件抖动和幅度干扰源
- 时域反射计/时域传输（TDR/TDT），用于包括S参数的高精度阻抗分析
主要特性
- 用户可进行配置：主机插槽可支持 两个模块（4个光通道或电通道）
- 先进的一键式简单测量
- 触发带宽大于13 GHz（选件001）
- 时钟恢复功能具有可调节的环路带宽（参见83496B）
后向兼容：
- 54750A高带宽数字示波器系列的所有模块
- 83480A数字通信分析仪系列的所有模块
- 86100A/B数字通信分析仪的所有模块
先进的抖动分析
- 把抖动分解为总体抖动（TJ）、随机抖动（RJ）、确定性抖动（DJ）、周期抖动（PJ）、数据相关抖动（DDJ）、占空比失真（DCD）以及由码间干扰（ISI）引起的抖动。
- 抖动频谱
- 隔离和分析子速率抖动（SRJ），即比特率的整数子速率（integer sub-rate）时的周期抖动
- 时钟信号或数据信号的抖动频谱/相位噪声（需要83496B时钟恢复）
- 将干扰分解为总体干扰（TI）、随机噪声（RN）、确定性干扰、周期干扰（PI）和符码间干扰（ISI）
先进的幅度分析
- 用表格和图形显示“1”和“0”电平上的测量结果
- 干扰频谱
- Q因数（与确定性干扰相隔离）
- 相对噪声强度（RIN 1级，RIN OMA）
先进的波形分析
- 精确地捕获带有或不带有平均值的长波形（高达223 位）
- 采样/波形仅受限于硬盘或存储棒的大小
- 示波器使用内置线性前馈均衡（LFE）工具测量均衡波形
- MATLAB®接口可以即时处理示波器数据：
°观察和表征任何LFE、判决反馈均衡器（DFE）或其他算法的输出波形。
°使用专有的或公开的脚本，例如发射机波形色散惩罚值（TWDP），来计算和显示品质因数或惩罚值。
先进的TDR分析（频域S参数）
- 用于差分或单端表征的板上S参数
- 一端口或二端口设备（单端或差分）
- 测量当前和标准
