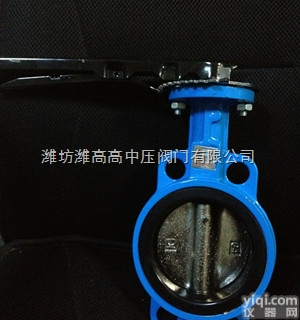

D71X对夹软密封蝶阀 用途及特点： 该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。 其主要特点为:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。
采用标准
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78 结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
山东鲁欣自控阀门有限公司产品有山东阀门、潍坊阀门、闸阀、截止阀、隔膜阀、蝶阀、球阀、止回阀、衬氟球阀、衬氟截止阀、衬氟蝶阀、衬氟止回阀及调节阀、柱塞阀、电磁阀、安全阀、减压阀、电站阀门、化工阀门、建筑水利阀门、油田石化阀门、消防阀门等。广泛用于电力、石油、化工等行业。品质优良，售后服务好。我们也可以提供现场测量管道、现场安装工作。欢迎前来洽谈！： 宋， 欢迎前来洽谈！： 我们的是http://www.lxfamen.com 主要技术参数 公称通径 | DN(mm) | 50～2000 | 公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 密封试验 | 0.66 | 1.1 | 1.76 | 气密封试验 | 0.6 | 0.6 | 0.6 | 适用介质 | 空气、水、污水、蒸气、煤气、油品等。 | 驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动。 |
| 零件名称 | 材料 | 阀体 | 球墨铸铁、铸钢、合金钢、不锈钢 | 蝶板 | 铸钢、不锈钢及特殊材料 | 密封圈 | 各种橡胶、聚四氟 | 阀杆 | 2Cr13、不锈钢 | 填料 | O型圈、柔性石墨O |
|
蝶阀密封材料选用和适用温度 材料品种 | 氯丁橡胶 | 丁晴橡胶 | 乙丙橡胶 | 聚四氟乙烯 | 硅橡胶 | 氟橡胶 | 天然橡胶 | 尼龙 | 英语简称 | CR | NBR | EPDM | PTFE | SI | VITON | NR | PA | 型号代号 | X或J | XA或JA | XB或JB | F或XC、JC | XD或JD | XE或JE | X1 | N | 耐zui高温度 | 82℃ | 93℃ | 150℃ | 232℃ | 250℃ | 204℃ | 85℃ | 93℃ | 耐zui低温度 | -40℃ | -40℃ | -40℃ | -268℃ | -70℃ | -23℃ | -20℃ | -73℃ | 适用工作温度 | 0~+80℃ | -20~+82℃
| -40~+125℃ | -30~+150℃ | -70~+150℃ | -23~+150℃ | -20~+85℃ | -30~+93℃ |
D71 | X | - | 6 | Z Q C P R系列连接尺寸 | 10 | J | 16 |
| 公称通径 | 结构长度(标准值) | 外形尺寸(参考值) | 连接尺寸(标准值) | 0.6MPa | 1.0MPa | 1.6MPa | 毫米 | 英寸 | L | H | H0 | A | B | D0 | n-d | D0 | n-d | D0 | n-d | 50 | 2 | 43 | 63 | 235 | 270 | 65 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 | 65 | 21/2 | 46 | 70 | 250 | 270 | 65 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 | 80 | 3 | 46 | 83 | 275 | 270 | 65 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 | 100 | 4 | 52 | 105 | 316 | 270 | 65 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 | 125 | 5 | 56 | 115 | 340 | 310 | 65 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 | 150 | 6 | 56 | 137 | 376 | 310 | 65 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 |
|
|
