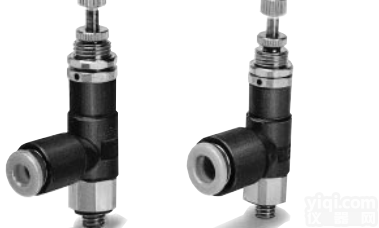

ARJ1020F-M5-04 SMC减压阀选用技巧ARJ1020F-M5-04

SMC减压阀选用技巧ARJ1020F-M5-04
标准规格
型号                ARJ1020F
接管 IN侧              M5(外螺纹)
口径 OUT侧(软管外径)  ø4     ø6
使用流体                 空气
保证耐压力                 1.2MPa
zui 高使用压力             0.8MPa
设定压力范围             标准:0.1~0.7MPa
                        0.2MPa设定 0.05~0.2MPa
环境温度及使用流体温度   －5~60℃(无冻结)
结构                      溢流型
质量(kg)                 0.015     0.016
开启压力(阀体)            0.02MPa
ZD有效截面积(OUT→IN)       1.8mm²
适合软管材质注)                尼龙、软尼龙、聚氨酯
配管注意
*在IN侧配管时，要保持阀芯导座的对面宽度(对
边10)，用推荐力矩1.5~2N·m进行紧固。
过大的紧固力矩或在指定外的部分进行配管
时，会造成损坏。
@产品在配管时或手轮操作时，请不要施加过大
的弯曲力矩。以免造成损坏。
安装·调整
警告
*在确认进口侧压力以及出口侧压力表的表示
压的同时进行设定。过分的转动手轮将会导致
内部零件的破损。
注意
*必须先解锁进行压力调整后再锁住。
若顺序错误，会导致手轮的破损以及出口侧
压力的变动。
<锁操作方法>
将锁母拧松则解锁。拧紧则上锁。
*在执行元件和电磁阀之间设置，可作为带单向
阀的减压阀使用。
