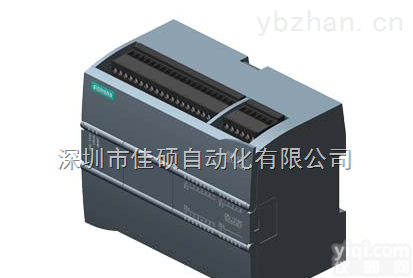

CPU1211 <em>DC</em>/<em>DC</em>/<em>DC</em> CPU1211 <em>DC</em>/<em>DC</em>/<em>DC</em> 晶体管型 <em>西门子</em>PLC控制器模块

CPU1211 DC/DC/DC CPU1211 DC/DC/DC 晶体管型 西门子PLC控制器模块: 型号：CPU1211 DC/DC/DC

（CPU226 <em>DC</em>/<em>DC</em>/<em>DC</em>，AC/<em>DC</em>/RLY，24DI/16DO）（<em>西门子</em>PLC S7-200 CN 全系列现货）

（CPU226 DC/DC/DC，AC/DC/RLY，24DI/16DO）（西门子PLC S7-200 CN 全系列现货）: 型号：（CPU226 DC/DC/DC，AC/DC/RLY，24DI/16DO）

（CPU224 <em>DC</em>/<em>DC</em>/<em>DC</em>，AC/<em>DC</em>/RLY，14DI/10DO）（<em>西门子</em>PLC S7-200 CN 全系列现货）

（CPU224 DC/DC/DC，AC/DC/RLY，14DI/10DO）（西门子PLC S7-200 CN 全系列现货）: 型号：（CPU224 DC/DC/DC，AC/DC/RLY，14DI/10DO）

电源电压
DC 24 V	是
允许范围，下限 (DC)	20.4 V
允许范围，上限 (DC)	28.8 V
负载电压 L+
额定值 (DC)	24 V
允许范围，下限 (DC)	20.4 V
允许范围，上限 (DC)	28.8 V
输入电流
接通电流，zui大值	10 A; 28.8 V 时
来自电源电压 L+，zui大值	500 mA; 85 至 500 mA，对于扩展组件输出电流 (DC 5 V) 340 mA
传感器供电
24 V 传感器供电
24 V	是; 允许范围：15.4 至 28.8 V
短路保护	是; 电子的，在 600 mA 时
输出电流，zui大值	180 mA
缓冲器电池
电池操作
缓冲器时间，zui大值	50 h; （40 °C 下至少 8 小时）；200 天（典型值）附带可选择的电池模块
存储器
存储器模块数量（可选）	1; *插拔式存储器模块，内容与集成 EEPROM，另外还可以分类存放配方、数据记录和其它文件。**
数据存储器和程序存储器
数据存储器，zui大值	2 kbyte
程序存储器，zui大值	4 kbyte
缓冲
存在	是; 程序：整个程序位于集成 EEPROM 中，免维护，可通过 CPU 编程；数据：整个从PG/PC 下载的 DB 1 位于集成 EEPROM 中，免维护，DB 1 的即时数值位于 RAM 中，剩余标记、计时器、计数器等通过GX电容器免维护；可选择用于长时间缓冲的电池
CPU-处理时间
对于位运算，zui大值	0.22 µs
计数器、定时器及其剩磁
S7 计数器
数量	256
在带电池的情况下保留
可调整	是; 关于GX电容器或电池
下限	1
上限	256
计数范围
下限	0
上限	32767
S7 时间
数量	256
在带电池的情况下保留
可调整	是; 关于GX电容器或电池
上限	64
时间范围
下限	1 ms
上限	54 min; 4 个计时器：1 ms 至 30 s；16 个计时器：10 ms 至 5 min；236 个计时器：100ms 至 54 min
数据范围及其剩磁
标记
数量，zui大值	32 byte
存在剩磁	是; M 0.0 至 M 31.7
在带电池的情况下保留	0 至 255，关于GX电容器或电池，可调整
在不带电池的情况下保留	0 至 112 在 EEPROM 中，可调整
硬件扩展
扩展设备，zui大值	2; 只能使用 S7-22x系列的扩展模块。由于输出电流受限，扩展模块的使用可能受到限制。
可连接的编程设备/PC	SIMATIC PG/PC，标准 PC
扩展模块
模拟输入端/输出端，zui大值	10; zui大 8 个输入和 2 个输出（EM）或zui大 0 个输入和 4 个输出（EM）
数字输入端/输出端，zui大值	78; zui多 40 个输入和 38 个输出（CPU + EM）
AS 接口输入端/输出端，zui大值	62; AS 接口 A/B 从站 (CP 243-2)
数字输入
数量/二进制输入端	8
m/p 读取	是; 可选择，每组
输入电压
额定值，DC	24 V
对于信号“0”	0 至 5 V
对于信号“1”	zui小值 15 V
输入电流
对于信号“1”，典型值	2.5 mA
输入延迟（输入电压为额定值时）
对于标准输入端
可参数化	是; 全部
从“0”到“1”时，zui小值	0.2 ms
从“0”到“1”时，zui大值	12.8 ms
对于报警输入端
可参数化	是; E 0.0 至 E 0.3
对于计数器/技术功能
可参数化	是; （E0.0 至 E0.5）30 kHz
导线长度
屏蔽导线长度，zui大值	500 m; 标准入口： 500 m，快速计数器： 50 m
未屏蔽导线长度，zui大值	300 m; 不用于高速信号
数字输出
数量/二进制输出端	6; 晶体管
功能性/抗短路	否; 外部预设
感应式关闭电压的限制	1 W
输出端的通断能力
电阻负载时的zui大值	0.75 A
照明负载时的zui大值	5 W
输出电压
对于信号 “1”，zui小值	DC 20 V
输出电流
对于信号“1”的额定值	750 mA
针对信号“0”的剩余电流，zui大值	10 µA
电阻负载时的输出延迟
从 0 到“1”，zui大值	15 µs; 标准输出，zui大值（A 0.2 至 A 0.5）15 µs；脉冲输出，zui大值（A 0.0 至 A0.1）2 µs
从 1 到“0”，zui大值	130 µs; 标准输出，zui大值（A 0.2 至 A 0.5）100 µs；脉冲输出，zui大值（A 0.0 至 A0.1）10 µs
2 个输出端的并联开关
用于增加功率	是
开关频率
电阻负载的脉冲输出端，zui大值	20 kHz; A 0.0 至 A 0.1
输出端的总电流（每组）
所有安装位置
zui高可达 40 ℃，zui大值	4.5 A
水平安装位置
zui高可达 55 ℃，zui大值	4.5 A
导线长度
屏蔽导线长度，zui大值	500 m
未屏蔽导线长度，zui大值	150 m
模拟输入
模拟电位计数量	1; 模拟电位计；分辨率 8 位
传感器
可连接传感器
双线传感器	是
允许的闭路电流（双线传感器） zui大值	1 mA
1. 接口
接口类型	集成 RS 485 接口
物理组成	RS 485
功能性
MPI	是; 作为 MPI 从站，用于和 MPI主站的数据交换（S7-300/S7-400-CPU、OP、TD、按钮式面板）；S7-200 内部CPU/CPU 通讯在 MPI 网络中可能受限；传输速率 19.2/187.5 kbit/s
PPI	是; 附带 PPI 协议，用于编程功能、HMI 功能 (TD 200,OP)，S7200内部CPU/CPU通讯；传输速率 9.6/19.2/187.5 kbit/s
串行数据交换	是; 作为可自由编程的接口，使用附带 ascii 协议波特率的外部设备用于串联数据交换：1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 Kbit/s；PC/PPI 电缆也可用作RS232/RS485 变换器
MPI
传输速率，zui大值	187.5 kbit/s
传输速率，zui小值	19.2 kbit/s
集成功能
计数器数量	4; 快速计数器（每 30 kHz），32位（包括符号），可用作正向或反向计数器或用于连接 2 个附带 2 个旋转 90°的脉冲序列的增量编码器（zui大 20 kHz（A/B）计数器）；释放和复位输入可参数化；当达到额定值时有中断可能（包括任意内容的子程序的调用）；转换计数方向等
计数频率（计数器），zui大值	30 kHz
报警输入端的数量	4; 4 个上升脉冲和/或 4 个下降脉冲
脉冲输出端的数量	2; 快速输出端，20 kHz，有中断可能；脉冲波长和频率可调制
极限频率（脉冲）	20 kHz
电位隔离
数字输入电位隔离
在通道之间	是
在通道之间，分组点数	4
数字输出电位隔离
在通道之间	是; 光电耦合器
在通道之间，分组点数	6
允许的电位差
在不同电路之间	DC 500 V 在 DC 24 V 和 DC 5 V 之间
防护等级和防护类别
IP 20	是
环境要求
环境条件	其他环境条件：参见“自动化系统 S7-200，系统手册”
运行温度
垂直安装，zui小值	0 °C
垂直安装，zui大值	45 °C
水平安装，zui小值	0 °C
水平安装，zui大值	55 °C
气压
允许范围，zui小值	860 hPa
允许范围，zui大值	1080 hPa
相对湿度
操作，zui小值	5 %
操作，zui大值	95 %; RH 应力强度 2 符合 IEC 1131-2
