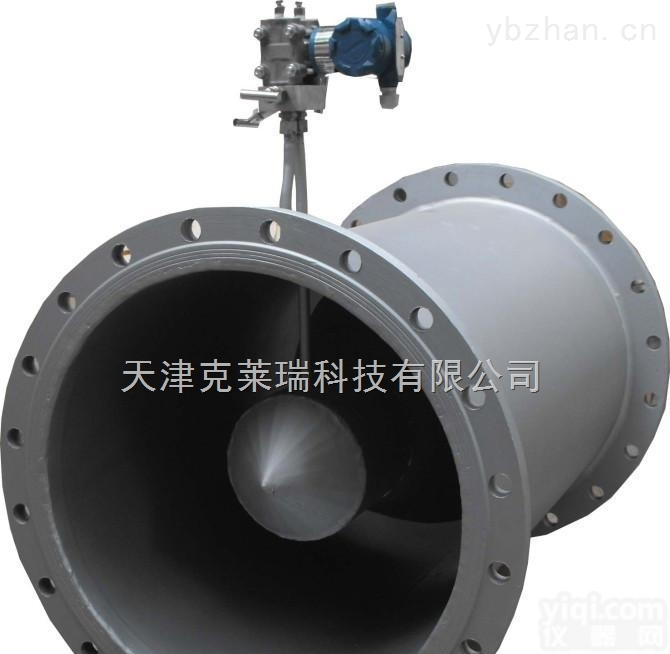

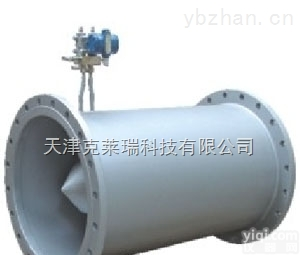

V锥流量计 性能稳定锥型流量计

 内锥流量计正取压孔取在锥体上游的管壁上，取压位置选在理想流体的等速区域，符合伯努利定信号稳定：负压孔位于锥形体尾部ZX，处于下游压力zui小的区域，由于锥形体ZX列称的结构，使锥尾ZX区域流场呈现相对静态，流体节流后在负压区只出现高频低幅的小旋涡，使负压信号波动很小，输出差压信号非常稳定，测旱l槁度高于±0.5％，重复性误差小于±0.1％。

 LG系列节流装置是与差压计组合，用于测量液体、气体、蒸汽的流量。广泛地应用于石油、化工、冶

金、电力和轻工等工业部门。产品制造符合GB/T2624-2006标准。具有结构简单、精度高、安全可靠、适用范围

广等特点。

        LG系列节流装置是标准节流件可不需标定直接依照国家国际标准生产，1.国家标准GB/T2624-2006《用安

装在充满流体的圆形截面管道中的差压装置测量流量》；2.国际标准ISO5167：2003（E）《用差压装置测量流体

流量—安装在充满流体的圆形截面管道》。

二、产品分类

标准孔板

根述

     孔板流量计是将标准孔板与多参量差压变送器（或差压变送、温度变送器及压力变送器）配套组成的高量

程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工冶金、电力、供热、供水

等领域的过程控制和测量。

适用范围

    公称直径:15mm≤DN≤1200mm

    公称压力：PN≤10MPa

    工作温度：-50℃≤t≤550℃

    量程比：1：10，1：15

    精度：0.5级，1级

特点

    广泛用于气体、蒸汽和液体的流量测量

    适合高、低压环境

    结构简单、牢固，安装方便

    测量准确、性能稳定、使用寿命长

买流量仪表*河北宏业

河北宏业安全售后有保障

我公司是流量计，阀门，泵 生产型企业，1945年建厂，zui早成为泊头仪表厂，现更名为河北宏业永泰流体机械股份有限公司，欢迎新老客户选购！咨询：18713745750

我公司所售产品，一律严格执行国家三包政策，一年质保.含税含运费，默认发送铁路快件，佳吉快运，河北快运！

    使用范围广，造价低

圆缺孔板

概述

    圆缺孔板只适用于安装在水平或倾斜管道上，不能在垂直管道上使用，被测流体中含有固体颗粒时，缺口应

处于下方，如果液体中有气体析出，则缺口应置于上。

适用范围

    适用于高炉煤气、焦炉煤气等含粉尘、杂质，较多的气体及液体的测量。

特点

     圆缺孔板的开孔是圆的一部分（圆缺部分），这个圆的直径是管道直径的98%，开孔的圆弧部分的圆心应精

确地定位，使之与管道同心，这样可保证开孔不会被管道及两端的垫片或由于管道偏心而发生遮盖。具有不易堵

塞，前后直管较短的特点。规格：DN50-3500mm

偏心孔板

概述

    偏心孔板采用角接取压方式，适用于测量湿蒸汽、发生炉煤气、含固体颗粒的液体及夹带空气的液体等。偏

心孔板精度优于圆缺孔板，重复性好，稳定性高。

适用范围

     适用于被测流体中含固体颗粒或夹带空气的液体测量，适用介质范围广，可用于湿蒸汽、发生炉煤气、焦

炉煤气、高炉煤气、混合煤气、烟道煤气、含水油点液体。规格：DN50-3500mm

特点

     使用差压范围广，管道口径使用范围大，测量精度高（比圆缺孔板精度高），量程比大，可适用于高温，

高压及超低温等各种工况条件.

1/4圆孔板

概述

       1/4圆孔板节流装置，主要用于低雷诺数流体介质的流量测量，由于它同时有孔板和喷嘴的互补性，在低雷诺

数区测量时，性能十分稳定。

适用范围

     适用低雷诺数状态下各种流量，广泛应用于各种流速较低的液体、气体的流量测量，适用于高温，高压及

超低温等各种工况条件，适用规格：DN25-600。

特点

    安装方便，测量精度高，范围广，适用介质广，可用于液体，气体，蒸气的流量测量。

标准喷嘴

概述

     具有耐高温高压，耐冲击，使用寿命长，测量范围大，测量精度高的特点。适用于电厂高温高压蒸汽流

量，热网管路，流速大的流体流量测量。

适用范围

     适用于电厂高温高压蒸汽流量，热网管路，流速大的流体流量测量以及各种脏污介质。

特点

     压力损失小，性能稳定，寿命长，安装方便，耐高温高压，耐冲击，测量范围大，测量精度高，

文丘里喷嘴

概述

    文丘里喷嘴是介于标准喷嘴和文丘里之间的流量传感器，同时兼有标准喷嘴和文丘里二者的优点。

适用范围

     适用于天燃气，煤气，压缩空气等气体和各种液体流量测量。

特点

  大管径大流量测量，压力损失小，使用广泛，安装方便，性能稳定，可靠性高，耐高温，耐冲击，重复性好。
