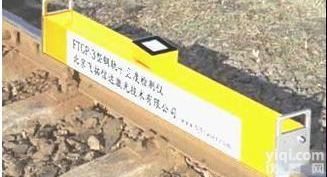

FTGP-3 钢轨平直度检测仪

FTGP-3型钢轨平直度检测仪

一、  仪器概述：

     钢轨平直度检测仪采用非接触式激光传感器测量，可同时测量垂直和水平两个方向的平顺度情况，适用于测量钢轨焊补、接头以及绝缘轨接头的平顺度，还可以对钢轨的垂直面的磨损程度进行评估。在测量过程中还可以采用重叠法，对钢轨磨损的测量长度能够超过设备本身的长度，不仅适用于对短距离波形范围（0.03-0.3米）的钢轨磨损情况评估，也适用于对长距离波形范围（0.3-1米、1-3米、10米）的钢轨磨损情况评估。

二、产品执行标准：

TB/T3235-2010铁路专用几何计量器具通用技术条件；

JJG（铁道）167-1997数字式钢轨直度测量尺。

三、产品用途

钢轨焊接接头平直度检测仪主要应用在以下几方面：

1、检测钢轨顶面短波不平顺；

2、检测钢轨工作边短波不平顺；

3、检测钢轨焊接接头厂焊、现场焊接质量；

4、根据波形图指导焊接接头修理，有针对性地进行打磨，提高作业效率。

四、技术规范

1、测量基本长度：1m（可定制）；

2、测量时间: 5---10s/次；
3、测量精度: 0.005mm；
4、测量点数量：1000点/米；
5、测量范围：±10mm (自平均线计)；

6、测量原理：激光测量，光电图像原理；

7、激光波长：650nm

8、内存量：≥10000个焊接剖面；
9、蓄电池电量：＞1000次测量。
