东港浆料闸阀的厂家

产品信息
产品简介:产品说明】PZ73H、PZ73F、PZ73Y 手动刀型闸阀：手动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四乙烯，公称压力 PN10~16，阀体材料为碳素钢（PZ73H-10C/16C）、不锈钢（PZ73F-10P/16P PZ73Y-10P/16P），具有排渣功能的的闸阀。采 用全圆形的通道设计，在刀板上端安装有聚四乙烯、刮泥器，聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端，可在阀体四周设置多个冲洗 口。刀板底端加工成刀刃，光洁度高，保证了良好的密封性。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工 业的使用要求及工作条件苛放慢的环境条件下。【产品性能参数】 型号PN工作压力 / MPa适用温度 / ℃适用介质 PZ73H、PZ73F、PZ73Y 型刀型闸阀（刀闸阀）主要性能参数PZ73H-10C/16C10、161.0、1.6≤ 100纸浆、污水、煤浆、灰渣水泥混合物PZ73F-10P/16PPZ73Y-10P/16P 【产品零部件材料】 型号材料阀体阀杆密封面填料 PZ73H、PZ73F、PZ73Y 型刀型闸阀（刀闸阀）零部件材料PZ73H-10C/16CWCB2Cr13硬质合金、聚四乙烯V型聚四乙烯、柔性石墨环PZ73F-10P/16PZG1Cr18Ni9Ti1Cr18Ni9TiPZ73Y-10P/16PCF8 (304)0Cr18Ni9 (304) 【产品外形及结构尺寸 (PN10)】 DNLDD1D2Hz×MD0 PZ73H、PZ73F、PZ73Y (PN10) 型刀型闸阀（刀闸阀）外形及结构尺寸 (mm)50431601251002854×M1618065461801451202984×M1618080461951601353154×M16220100522151801553658×M16220125562452101854008×M16230150562802402104758×M20280200603352952655408×M203602506839035032063012&ti

1、东港铸铁浆闸阀,浆料闸阀,的厂家


热门搜索:


浆料闸阀、浆液阀、手动对夹式刀型闸阀DN100 125 150     Z73X手动浆液阀、手动耐磨浆液阀铸铁浆闸阀DN65     PZ73H-16C手动铸钢刀型闸阀 闸板阀 浆液阀 排渣阀 插板阀DN100     Z73X手动浆液阀     Z73X手动浆液阀     不锈钢手动刀闸阀 圆形刀型闸阀 排渣闸阀 浆液闸阀 DN125
【河北慧采科技开发有限公司】机械行业品Pai★★河北省信用企业★★邢台质量.服务.诚信AAA企业★★邢台企业★★工业产品品Pai★★拨打请告诉我产品订货号

2、东港铸铁浆闸阀,浆料闸阀,的厂家多种型号图片



型号:RL014355浆料闸阀、浆液阀、手动对夹式刀型闸阀DN100 125 150型号:RL014346PZ73H-16C手动铸钢刀型闸阀 闸板阀 浆液阀 排渣阀 插板阀DN100型号:RL014359不锈钢手动刀闸阀 圆形刀型闸阀 排渣闸阀 浆液闸阀 DN125
【东港铸铁浆闸阀,浆料闸阀,的厂家一共有★★30★★多种型号以上只显示1-3种型号，如没有合适您的产品请咨询 河北慧采科技开发有限公司】

3、东港铸铁浆闸阀,浆料闸阀,的厂家多种型号内容

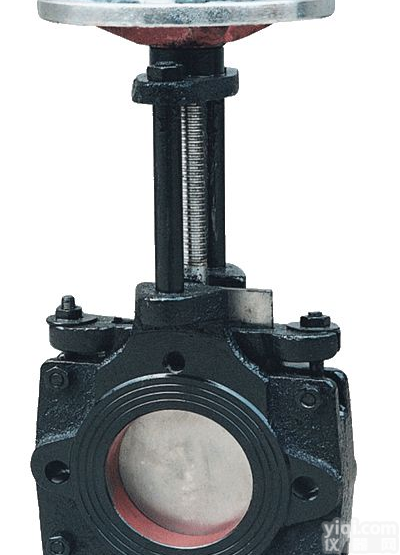

型号:RL014355浆料闸阀、浆液阀、手动对夹式刀型闸阀DN100 125 150

闸阀具有以下优点；
　1．流体阻力小，密封面受介质的冲刷和侵蚀小。
　2．开闭较省力。
　3．介质流向不受，不扰流、不降低压力。
　4．形体简单，结构长度短，制造工艺性好，适用范围广。
　公称压力或压力级：PN1.0-16.0MPa、ANSI CLASS 150-300LB、JIS10-20K
　公称通径或口径：DN10～1000、NPS 1/2 ～36"
　连接方式：法兰、对焊、螺纹等
　适用温度：-196℃～700℃
　驱动方式：手动、伞齿轮传动、气动、电动、液动、气液联动、电液联动








手动浆液阀

浆料闸阀、浆液阀、手动对夹式刀型闸阀DN100 125 150

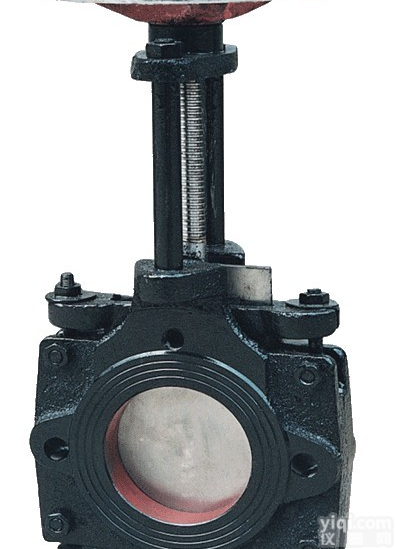

型号:RL014346PZ73H-16C手动铸钢刀型闸阀 闸板阀 浆液阀 排渣阀 插板阀DN100



刀闸阀的使用范围为：
1.采矿、钢铁工业--用于、滤渣浆等；
2.净化装置--用于废水、泥浆、污物及带有悬浮物的澄清水；
3.造纸工业--用于任何浓度纸浆、料水混合物；
4.电站除灰--用于灰渣浆液。

结构
(1)阀体、(2)支架、(3)手轮：球黑铸铁
(4)阀芯：不锈钢
(5)橡胶垫片
(6)四孔板
(7)填料：四密封圈
(8)压盖子：不锈钢
(9)丝杆、(10)阀杆螺母：不锈钢
(11)拼帽：35#

性能
1.用于近远程控制，还可以按照用户的要求实现远程位置显示及远程集控。
2.重量轻：本体采用碳钢制成，重量较传统闸阀重量减轻约20%-30%，安装维修方便。
3. 使用该阀门能提高输送管路系统的关闭密封性能，限度地杜绝泄漏，对提GX率，保护环境将起到积极的推进作用。
4.密封面采用高耐磨，耐腐蚀陶瓷材料，采用镶嵌技术，耐腐蚀性高，耐磨性好，从而使得阀门寿命长，性价比较普通阀门提高10倍。

特点
一、 提升式的闸板密封面，可刮除密封面上的粘着物，自动清理杂物。
二、 不锈钢闸板可防止腐蚀引起的密封泄漏。
三、 硬质全金密封面能保证密封耐磨性能和要求。
四、 阀体密封面没有凹槽，不产生积留物，能保证开启灵活。
五、 短结构长度，可节省原料、安装空间也有效支持管道强度。
六、 科学的上密封填料函设计，使上密封安全有效，经久耐用。
七、 三角形的支架节省原材料，保证需要的力学性能。
八、 阀体上的导向块使闸板正确运动，四个挤压块保证闸板有效密封。
九、 阀体加强筋设计提高阀体的强度。
十、 不锈钢阀杆经久耐用，双头螺使用启闭更为迅速。
十一、 可任意选用驱动机构。
十二、 150以上口径，采用全封闭结构，更能有效开启和防止泄漏。
十三、 橡胶密封面能达到密封效果,提高使用温度。
十四、 橡胶密封面直接硫化在阀体内,不会脱落。

安装及使用说明
1. 刀型闸阀安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；
2. 各连接部位螺栓，要求均匀拧紧；
3. 检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4. 用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5. 用户在安装阀门时，必须预留阀门驱动的必要空间；
6. 驱动装置的接线须按线路图进行；
7. 刀闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

产品特点
刀型闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。刀型闸阀广泛用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门。刀型闸阀特别适合于造纸行业在管道上作调节和节流使用。
刀型闸阀主要由左、右阀体、U型密封圈、闸板、钢螺母、阀杆、支架、气缸等件组成，阀门启闭靠气缸动作来完成。
刀型闸阀结构特点主要有：
1、采用对夹式结构，体积小，重量轻。
2、完全敞开的通道，可以防止介质在阀内沉积。
3、新研制的U型封圈，可以保证阀门的良好密封性。
4、闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。
5、流阻小。
6、安装维修方便。
主要性能规范




手动浆液阀

PZ73H-16C手动铸钢刀型闸阀 闸板阀 浆液阀 排渣阀 插板阀DN100
型号:RL014359不锈钢手动刀闸阀 圆形刀型闸阀 排渣闸阀 浆液闸阀 DN125

产品说明】

PZ73H、PZ73F、PZ73Y 手动刀型闸阀：手动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四乙烯，公称压力 PN10~16，阀体材料为碳素钢（PZ73H-10C/16C）、不锈钢（PZ73F-10P/16P PZ73Y-10P/16P），具有排渣功能的的闸阀。

采 用全圆形的通道设计，在刀板上端安装有聚四乙烯、刮泥器，聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端，可在阀体四周设置多个冲洗 口。刀板底端加工成刀刃，光洁度高，保证了良好的密封性。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工 业的使用要求及工作条件苛放慢的环境条件下。

【产品性能参数】



型号PN工作压力 / MPa适用温度 / ℃适用介质



PZ73H、PZ73F、PZ73Y 型刀型闸阀（刀闸阀）主要性能参数
PZ73H-10C/16C10、161.0、1.6≤ 100纸浆、污水、煤浆、灰渣水泥混合物
PZ73F-10P/16P
PZ73Y-10P/16P



【产品零部件材料】



型号材料阀体阀杆密封面填料



PZ73H、PZ73F、PZ73Y 型刀型闸阀（刀闸阀）零部件材料
PZ73H-10C/16CWCB2Cr13硬质合金、聚四乙烯V型聚四乙烯、柔性石墨环
PZ73F-10P/16PZG1Cr18Ni9Ti1Cr18Ni9Ti
PZ73Y-10P/16PCF8 (304)0Cr18Ni9 (304)



【产品外形及结构尺寸 (PN10)】



DNLDD1D2Hz×MD0



PZ73H、PZ73F、PZ73Y (PN10) 型刀型闸阀（刀闸阀）外形及结构尺寸 (mm)
50431601251002854×M16180
65461801451202984×M16180
80461951601353154×M16220
100522151801553658×M16220
125562452101854008×M16230
150562802402104758×M20280
200603352952655408×M20360
2506839035032063012×M20360
3007844040036878012×M20400
3507850046042888516×M20400
40010256551548299016×M22400
450114615565532110020×M22560
500127670620585120023×M22530
600154780725685145020×M27600
80019010109508982×M24×M30680



【产品外形及结构尺寸 (PN16)】



DNLDD1D2Hz×MD0



PZ73H、PZ73F、PZ73Y (PN16) 型刀型闸阀（刀闸阀）外形及结构尺寸 (mm)
5043160125992854×M16180
65461851451202954×M16180
80462001601353158×M16220
100522201801553658×M16220
125562502101854008×M16230
150562852402104758×M20280
2006034029526554012×M20360
2506840535531063012×M22360
3007846041037578012×M22400
3507852047043588516×M22400
40010258052548599016×M27400
4501140585545110020×M27530
500127715650609120020×M30530
600154840770720145020×M36600
8001901025950898200024×M36680







手动浆液阀

不锈钢手动刀闸阀 圆形刀型闸阀 排渣闸阀 浆液闸阀 DN125
