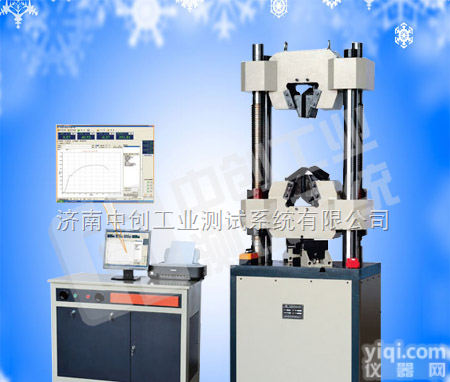

BJWA-W300B 伺服式液压万能试验机

                  伺服式液压万能试验机技术说明

一. 简介

     该适应标准：GB/T3159-2008《液压式万能试验机》，GB/T228-2002《金属材料室温拉伸试验方法》、GB/T 16826-2008《电液式万能试验机》、GB/T 7314-2005 《金属材料 室温压缩试验方法》、GB/T 232-2010《金属材料弯曲试验方法》等。

     本试验机采用立柱结构，利用液压加荷，电脑显示试验结果,操作方便，试验读数准确可靠，能做一般钢材和其它金属材料之拉伸、压缩、弯曲及剪切试验，亦可做一般材料、塑料、水泥及混凝土等压缩及弯曲试验。

1、该试验机采用液压缸下置式，调整试验空间的动力及传动装置安装在试验机底部，传动平稳；上下钳口座为全开式结构，自动液压夹紧系统，装夹方便，稳定性好。

2、下横梁升降采用电机经减速器、链传动机构、丝杠副传动，实现拉伸、压缩空间的调整。

3、本机所有操作可通过电脑控制完成，操作方便保证安全。

4、本有加荷速度显示功能，能实现试样要求的加荷速度，操纵部分及指示部分高度适当，便于试验者进行操作与观察。

5、该试验机采用微机控制全数字宽频电液数字阀，驱动精密液压缸，对试验力、位移、变形进行多种模式的自动控制。

二、主要规格

1、zui大试验力kN                      300

2、试验力测量范围kN                  2%-100%FS（6-300KN）

3、试验力示值相对误差                 ≤示值的±1%

4、试验力分辨率                       0.01kN

5、位移测量分辨力mm                  0.01

6、变形测量精度mm 0.01

7、zui大拉伸试验空间mm                550

8、zui大压缩空间mm                    500

9、活塞行程mm                        200

10、圆试样钳口夹持直径mm             Φ6-Φ26

11、扁试样钳口夹持厚度mm             0-15

12、扁试样zui大夹持宽度mm             70

13、压盘尺寸mm                       φ160mm

14、弯曲试验两点间zui大距离mm         350

15、拉伸空间两支柱距离mm             465

16、弯曲支滚宽度mm                   120

17、弯曲支滚直径mm                   Φ30

18、zui大弯曲度    150mm

19、剪切试样直径mm                   10

20、活塞zui大移动速度mm/min           约80

21、油泵电动机功率kw                 1.1

22、横梁上下移动电动机功率kw         0.75

23、夹紧方式                         自动/手动加紧

24、主机外形尺寸mm                   约800×580×2100

25、测力柜外形尺寸mm                 约1120×700×950

26、机器重量kg                       约1900

三、配置清单

四、设备安装方案、计划、安装及培训

五、环境与工作条件

1、室温10℃-35℃范围内;相对湿度不大于80%；

2、周围无振动、无腐蚀性介质和无较强电磁场干扰的清洁环境中；

3、电源电压的波动范围应在额定电压的土10%以内；

4、在稳固的基础上正确安装。

六、售后服务

1、在客户正常的储运、保养、使用条件下，因的质量问题而不能正常使用时，承诺:“7天包退、15天包换，终生保修"服务，三包期一年。

2、接到反馈后，将在2小时内响应，如需上门服务， 48-72小时赶到现场解决问题。

七、技术情报和资料的保密

1、本技术方案属于我公司技术资料，用户应对我方提供的技术情报和资料承担保密义务，不论本方案是否采用，本条款长期有效；

2、我方对用户提供的技术情报和资料亦应承担保密义务。
