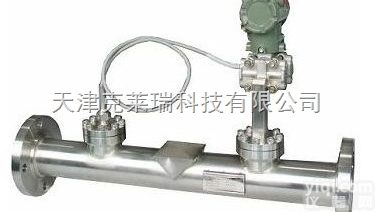

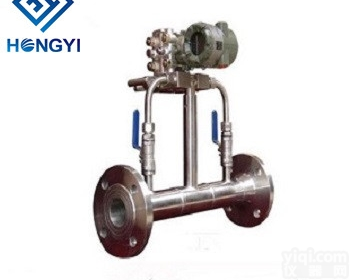

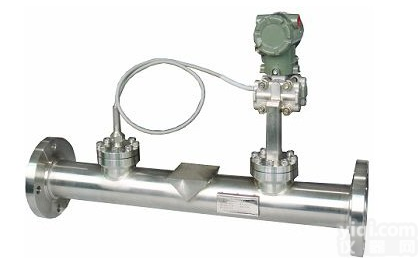

LX型楔形流量计 LX型楔形流量计/LX型楔形流量计价格

二、工作原理

    LX楔形流量计的工作原理是基于能量守恒定律——伯努利方程和流动连续性方程。当流体流经V形节流件（又称楔形流阻或楔块）与测量管内壁所形成的弓形通道时，  在节流件的上、下游侧产生一差压，该差压的平方根在一定雷诺数范围内（500-10⁶）正比于质量或体积流量，不同的弓形高度h与管道直径D的比（楔形比h/D）来确定不同的流量测量范围。

三、技术参数

1．准确度： 优于±0.5%读数(标定)

2．重复性： ±0.2%读数

3．范围度： 10：1或更宽

4．压力损失：测量差压的1/5左右（约为孔板的1/3）

5．适测介质： 各类液体、气体及蒸汽

6．雷诺数适用范围： 500—1×10⁶ （低雷诺数下测量时，范围度相对缩小，流出系数的不确定度相对增大）

7．被测液体粘度：500mPa.s，或更高

8．耐介质压力： 5MPa以下，也可高于5MPa

9．耐介质温度： 400°C以下（用户特殊定货，也可提供耐更高温的产品）

10．适用的管径： DN15 mm—DN300 mm  (用户特殊定货，也可提供大于DN300 mm

                 的产品)

11．楔形比h/D： 0.2，0.3，0.4，0.5

12．长期稳定性： ±0.2%F.S/Y

四、性能特点

1. 准确度高，重复性好，配置高精度差压变送器可实现流量的精确测量。
2. 测量稳定性好，流量系数长期保持恒定，检定周期长。
3. 结构简单、可靠性高、使用寿命长。抗磨损免维护（无可动部件）。
4. 对介质适应能力强，能测量高、低压流体，除一般气体、液体、蒸汽外，特别适用于高粘度流体、浆液、腐蚀性、易结晶、含悬浮物多的流体及脏污的流体，无节流件的“积污”和取压口的堵塞问题。
5. 测量范围度(量程比)宽, 不用二次表软件修正即可达到10：1。
6. 相比同级别的文丘里管更精巧。
7. 对安装直管段要求低，能有效避免或减少测量系统的附加测量不确定度。
8. 压力损失小，节约能源。
