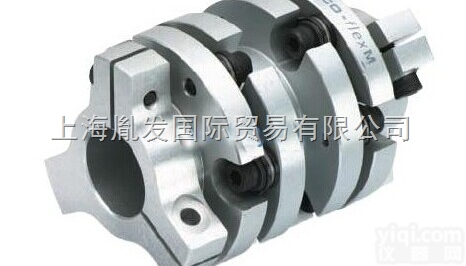

SDZJM7膜片联轴器304不锈钢膜片配件
ZJM型胀套联结单型膜片联轴器基本参数及主要尺寸
规格
孔径d(mm)
D(mm)
L(mm)
A(mm)
B(mm)
重量(kg)
许用转速(rpm)
公称扭矩(N．m)
许用补偿量
角向（度）
轴向(mm)
01
8-22
68
90
6.1
26
0.85
20000
33
1
±0.8
02
10-32
81
95
6.6
1.2
±1.0
03
10-35
93
110
8.4
29
1.7
18000
173
±1.2
04
10-42
104
124
11.2
34
2.7
15000
245
±1.4
05
15-50
126
152
11.7
42
6.5
13000
420
±1.6
06
15-60
143
170
48
8.9
12000
772
±1.8
07
20-70
168
210
16.8
58
15.8
10000
1270
±2.5
注： （1）重量按zui大孔径计算，为近似重量，只作参考。 （2）此种胀套联结为Z1型胀套联结。单边联轴节也可以作成Z7B型胀套联结、Z10型胀套联结、锥套联结等多种联结形式。
