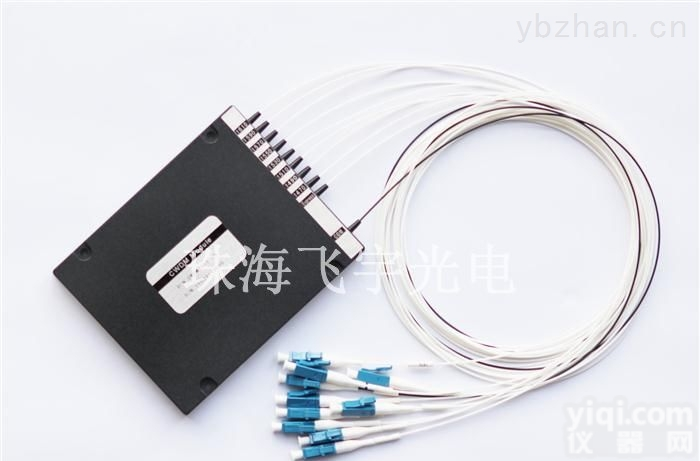

8CH CWDM CWDM 波分复用器 8CH 机架式
- 型号：8CH CWDM
- 产地：深圳市
- 供应商：珠海飞宇光电科技有限公司
- 供应商报价：面议
- 标签：CWDM 波分复用器 8CH 机架式
产品库
产品特点
低插入损耗
宽的通带
高通道隔离度
高稳定性和可靠性
环氧免费的光路
接入网
应用
在线监测
WDM网络
电信
蜂窝应用
光纤放大器
接取网络
性能规格
参数 | 4 Channel | 8 Channel | 16 Channel | ||||
Mux | Demux | Mux | Demux | Mux | Demux | ||
波长通道(nm) | 1270~1610 | ||||||
ZX波长精度(nm) | ±0.5 | ||||||
信道间隔(nm) | 20 | ||||||
渠道通带（@-0.5分贝带宽(nm) | >13 | ||||||
插损 (dB) | ≤1.6 | ≤2.5 | ≤4.5 | ||||
通道均匀性 (dB) | ≤0.6 | ≤1.0 | ≤1.5 | ||||
通道纹波 (dB) | 0.3 | ||||||
隔离度 (dB) | 相邻的 | N/A | >30 | N/A | >30 | N/A | >30 |
非相邻的 | N/A | >40 | N/A | >40 | N/A | >40 | |
插损耗热稳定性 (dB/℃) | <0.005 | ||||||
波长移位的温度 (nm/℃) | <0.002 | ||||||
偏振相关损耗 (dB) | <0.1 | ||||||
偏振模色散 | <0.1 | ||||||
方向性(dB) | >50 | ||||||
回损（dB） | >45 | ||||||
zui大承受功率(mW) | 300 | ||||||
工作温度 (℃) | -5~+75 | ||||||
储存温度 (℃) | -40~85 | ||||||
包装尺寸 (mm) | L100 x W80 x H10 | L142 x W102 x H14.5 | |||||
规格若有变更，恕不另行通知。
上述规格是不包含连接。
订购信息
CWDM | X | XX | X | XX | X | X | XX |
Channel Spacing | Number of Channels | Configuration | 1st Channel | Fiber Type | Fiber Length | In/Out Connector | |
C=CWDM Grid | 04=4 Channel 08=8 Channel 16=16 Channel 18=18 Channel N=N Channel | M=Mux D=Demux O=OADM | 27=1270nm …… 47=1470nm 49=1490nm …… 61=1610nm SS=special | 1=Bare fiber 2=900um loose tube 3=2mmCable 4=3mmCable | 1=1m 2=2m S=Specify | 0=None 1=FC/APC 2=FC/PC 3=SC/APC 4=SC/PC 5=ST 6=LC S=Specify |
