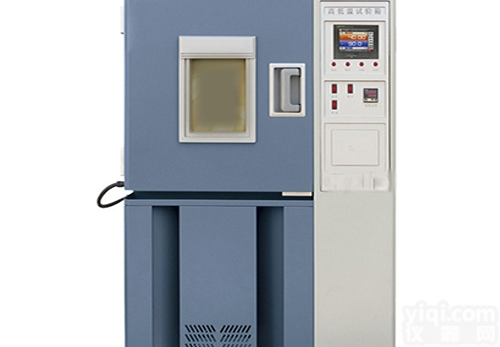

OM-100 东莞大岭山恒温恒湿箱/东莞虎门桌上型恒温恒湿箱
- 型号：OM-100
- 产地：东莞市
- 供应商：东莞市欧美奥兰检测设备有限公司
- 供应商报价：面议
- 标签：东莞大岭山恒温恒湿箱/东莞虎门桌上型恒温恒湿箱
产品库
可程式恒温恒湿试验箱是根据国家相关标准设计制造，广泛适用于航空、航天、、舰船、电工、电子及材料等行业的产品整机及零部件的加速湿热试验，交变温度试验，以便对试品在给定的环境条件下的行为性能作出评价，以便对试品的性能和品质作出评价。
一、产品特点：
特点：
A、平衡调温调湿控制系统（BTHC），以PID方式控制SSR，使系统之加热加湿量等于热显损耗量，故能长期稳定使用。
B、全新*的造型设计，外观高质感水平，系统提取日本、西德先进技术之精华设计制造。
C、采用全毛细管，自动负载容量调整系统技术，较膨胀阀系统更稳定可靠，温湿度控制精确，升降温速度快速、平稳、均匀，为使用者节约宝贵时间。
D、试验系统结构设计先进合理，制造工艺规范，外观美观、大方,维护保养方便。
E、零部件的配套与组装匹配性好，主要功能元器件均采用具有国际先进水平的原装进口件，提高了产品的安全性和可靠性，能保证用户长时间、高频率的使用要求。
F、设备正常运行所需的附带条件已有配备，买方只需提供电力和满足要求的工作环境即可。
二、型号：OM-50
三、性能：
1、温度范围：－40℃~150℃
2、温度波动度：±0.5℃
3、温度分辨率：0.01℃
4、温度均匀度：±1.0℃
5、温度zui低极限：－42℃
6、正常升温时间：由＋20℃升至150℃小于45分钟非线性空载。
7、正常降温时间：由＋20℃降至－40℃小于55分钟非线性空载。
8、湿度范围：20％~98％RH
9、湿度波动度：±1.0％RH
10、湿度分辨率：±1％
11、湿度均匀度：±1.0％RH
A,内部尺寸： 200*400*650mm（D*W*H）
B,外部尺寸：950*600*1100mm（D*W*H）
.
注：
1、温度传感器设置于空调箱出风口处。
2、温度均匀度为：实验室几何ZX点处，温度时的所测之资料。
3、以上数据性能、测量、计算方法参照GB5170.2、GB5170.5的方法测定。
四、执行/满足标准
1.GB/T10589-1989低温试验箱技术条件；
2 .GB/T10592-1989高低温试验箱技术条件；
3.GB2423.1-89低温试验Aa，Ab ；
4.MIL-STD810D方法502.2；
7.GB/T2423.4-93（MIL-STD810）方法507.2程序3；
8.IEC68-2-1 试验A
9.IEC68-2-2 试验B 高低温交变
10.IEC68-2-14 试验
五、结构材质及使用条件
3.1 主要配置
设备名称 | 可程式恒温恒湿试验箱 |
|
| |||||
主要 配置 情况 | 箱体 | 结构形式 | 整体结构为一体式，降温冷冻系统与箱体分开 |
|
| |||
外壳材质 | 不锈钢板SUS304 |
|
| |||||
工作室材质 | 不锈钢板SUS304 |
|
| |||||
保温材料 | 硬质Polurethane发泡 |
|
| |||||
冷凝出水孔 | 具机组凝结水的引出孔 |
|
| |||||
| ||||||||
控制系统 | 温湿度控制仪 | 用韩国“TEMI” 880应用电子原装进口微电脑液晶显示触控式屏幕直接按键彩色型，中英文表示及320×240点的图形之广视角，高对比附可调背光功能之温湿度同时可程控器，具100组程序1000段次记忆，每段99Hour59Min，每段可循环999次，可任意分割设定，并附多组PID控制功能。（资料详见附件） |
|
| ||||
温度控制性能 | 温度分辨率：±0.1℃； |
|
| |||||
温度传感器 | 高稳定度之白金PT-100测温抵抗体 |
|
| |||||
运行方式 | 程序运行. |
|
| |||||
| ||||||||
主要执行电器 | “日本富士”交流接触器、热继电器；“欧姆龙”继电器 |
|
| |||||
制冷系统 | 压缩机 | 法国原装进口“泰康”全封闭制冷压缩机， |
|
| ||||
油分离器 | 丹麦 “Danfoss”原装进口 |
|
| |||||
电磁阀 | 日本“鹭宫”原装进口 |
|
| |||||
铜管 | 优质无氧铜管、充氮焊接 |
|
| |||||
能量调节 | 制冷量调节系统 |
|
| |||||
蒸发器 | 台湾均城鳍片多段式自动负载容量调整。 |
|
| |||||
冷却方式 | 风冷; |
|
| |||||
| ||||||||
加热系统 | 控温元件 | 固态继电器 |
| |||||
加热方式 | 优质不锈钢翅片电加热器 | |||||||
鼓风系统 | 循环系统 | 风扇强制对流方式 |
| |||||
电机 | 加长不锈钢轴电机 |
| ||||||
风叶 | 离心风叶 |
| ||||||
减振措施 | 压缩机 | 特种橡胶减振 |
| |||||
安全装置 | 安全报警动作 | 声、光报警提示 |
| |||||
试验箱结构件 | 接地保护 |
| ||||||
试验箱工作室 | 独立的超温保护系统 |
| ||||||
压缩机 | 超压保护/超温保护/过载保护 |
| ||||||
加热器 | 短路保护/过载保护 | |||||||
电源 | 过流/漏电保护 |
| ||||||
随机配件 | 试样架2套；电源线1条； |
| ||||||
随机文件 | 保修卡/合格证/使用说明书。 |
| ||||||
空气调节方式 | 强制通风内循环，平衡调温法（BTCH），该方法在制冷系统连续工作的情况下，ZY控制系统根据所采集到的箱内温度信号进行放大、模／数转换、非线性校正后与温度的设定值（目标值）进行比较，得出的偏差信号经PID运算，输出调节信号，自动控制加热器的输出功率， zui终使箱内的温度达到一种动态平衡。 | |||||||
加热方式 | 优质不锈钢翅片电加热器 | |||||||
制冷压缩机 | 采用法国“泰康”全封闭式压缩机构成双级制冷系统，法国“泰康”全封闭式压缩机构成单级除湿系统。与同类型制冷压缩机比较，该型号压缩机制冷量大、噪音小、能耗低、效率高。能够长期、稳定、可靠的运行。大大降低了用户的使用费用，有利于降低设备的噪声，延长设备的使用寿命，提高设备使用的经济性。 | |||||||
制冷工作原理 | 高低制冷均采用逆卡若循环设计原理，该循环由一个等温过程和一个绝热过程组成，其过程如下：制冷剂经压缩机绝热压缩到较高的压力，消耗了功使排气温度升高，之后制冷剂经冷凝器等温地和四周介质进行热交换将热量传给四周介质。后制冷剂经截流阀绝热膨胀做功，这时制冷剂温度降低。zui后制冷剂通过蒸发器等温地从温度较高的物体吸热，使被冷却物体温度降低。此循环周而复始从而达到降温之目的。 | |||||||
冷却方式 | 风冷式。 | |||||||
主要制冷配件 | 电磁阀（日本鹭宫）、手动截止阀（意大利卡斯托）、过滤器（丹麦丹佛斯）、压力控制器（丹麦丹佛斯）、油分离器（美国艾高）等均采用原装进口名Pai产品； | |||||||
冷媒 | 美国联信环保冷媒R-404 | |||||||
温度测控 | 高稳定度之白金PT-100测温抵抗体 | |||||||
控制仪表 | A、主控制器采用进口高清晰显示屏、按键直接输入方式.温度直接显示.高精三回路温度控制器。该控制器采用LCD液晶显示触摸控制屏，可显示设定参数、时间、加热器工作状态，同时具有试验自动运行及PID参数自整定功能。 B、控制参数的设定采用人机对话方式，仅需设定温度，就可实现制冷机自动运行功能。控制系统使用智能化控制软件系统，具备自动组合制冷、加热等子系统的工况，从而保证在整个温度范围内的高精度控制，同时达到节能、降噪的目的。 C、具有断电记忆装置，复电时可继续执行剩余之程式，并且可作机器预约执行启动及机器运转时间。 D、控制系统可选配RS232／RS485计算机通讯接口及计算机辅助控制系统所组成的上、下位机控制装置，可实现联机数据传输及远程控制功能。操作简便，控制可靠。 | |||||||
设定精度 | 温度分辨率：0.01℃； | |||||||
运行方式 | 程序运行 | |||||||
功率控制 | 采用固态继电器过零触发调功技术，控制可靠、低噪声、无电网污染 | |||||||
