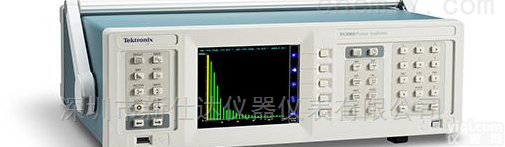

泰克PA3000功率分析仪
四通道多相AC/DC 功率分析仪
泰克PA3000功率分析仪主要特点和指标
●● 1~4 条通道，支持单相和三相应用
●● 10 mW待机功率测量
●● 1 MHz 带宽
●● 1 MS/s 采样率
●● 16位模数转换器
●● 100阶谐波分析
●●±0.04%基本电压和电流精度
●● 30 Arms 和600 Vrms Cat II (2000 Vpk) 测量
●●标配USB 和LAN接口( 选配GPIB)
●●免费PWRVIEW 软件
●●全彩图形显示器，直观地读出测得值、波形、谐波和能量积分图
泰克PA3000功率分析仪应用
●● AC/DC电源和LED 驱动器
●●家电和消费电子
●● UPS 系统、逆电器和DC/AC 转换系统
●●无线充电
●●三相马达和驱动器
泰克PA3000功率分析仪技术数据
除另行指明外，所有技术数据均为保证值。除另行指明外，所有技术数据适用于所有型号。技术数据如有变更，恕不另行通告。
如需PA3000 功率分析仪产品技术数据详情，请参阅Model PA3000 功率分析仪仪器技术数据文件，泰克部件编号：077-
1252-00，可以从下面的网址中下载：/manual/downloads。
电流精度
精度Arms (45 Hz ~ 850 Hz)
1 A 并联 ±0.04% 读数 ±0.04% 范围
30 A 并联 ±0.04% 读数 ±0.04% 范围
外部并联 ±0.1% 读数 ±0.04% 范围
精度Arms, 典型值 (10 Hz ~ 45 Hz, 850 Hz ~ 1 MHz)
1 A 并联 ±(0.05 + 2×10-5× f)% 读数 ±0.05% 范围 ±40 mA
30 A 并联 ±(0.05 + 2×10-5× f)% 读数 ±0.05% 范围 ±4 mA
外部并联 ±(0.1 + 2×10-5× f)% 读数 ±0.05% 范围 ±1.1 mV
精度Adc
1 A 并联 ±0.05% 读数 ±0.1% 范围 ±100 mA
30 A 并联 ±0.05% 读数 ±0.1% 范围 ± 10mA
外部 A 并联 ±0.1% 读数 ±0.1% 范围 ±1.1 mV
范围 ( 峰值)
1 A 并联 12.5 mA, 25 mA, 50 mA, 125 mA, 250 mA, 500 mA, 1.25 A, 2.5 A, 5 A
30 A 并联 500 mA, 1 A, 2 A, 5 A, 10 A, 20 A, 50 A, 100 A, 200 A
外部A 并联 50 mV, 100 mV, 200 mV, 500 mV, 1 V, 2 V, 5 V, 10 V, 20 V
电压精度
精度Vrms (45 Hz ~ 850 Hz) ±0.04% 读数 ±0.04% 范围
精度Vrms (10 Hz ~ 45 Hz, ±(0.05 + 1×10-5 × f)% 读数 ±0.05% 范围 ±20 mV
850 Hz ~ 1 MHz), 典型值
精度Vdc ±0.05% 读数 ±0.1% 范围 ±50 mV
范围( 峰值) 5 V, 10 V, 20 V, 50 V, 100 V, 200 V, 500 V, 1000 V, 2000 V
泰克PA3000功率分析仪通信方式
IEEE-488 ( 选项) 满足IEEE Std 488.1 标准
RS-232 波特率9600 bps, 19200 bps ( 默认值) 和38400 bps
8 位, 无奇偶性, 1 个停止位, 硬件流程控制
9 针头式D 型连接器
以太网 兼容IEEE 802.3 compatible, 10ba
se-T
RJ-45 连接器, 带有链路和活动指示灯
TCP/IP 连接在端口5025 上
USB 设备 兼容USB 2.0, 全速(12 Mb/s)
泰克PA3000功率分析仪通用指标
EMC 满足欧盟EMC 指令
安全 满足欧盟低压指令
温度
工作温度 0℃ ~ 40℃ (32°F ~ 104°F), 70% 相对湿度, Z高31℃ (87.8°F)
贮存温度 -25℃ ~ 65℃ (-13°F ~ 149°F)
高度 Z高海拔2000 米(6562 英尺)
预热时间 一小时
校准周期 一年
电源 100 V ~ 240 VAC, 50 Hz 或60 Hz, Z大120 VA
变送器电源 ±15 V, 每张模拟卡Z大电流250 mA
介电强度 市电插座( 实时 + 中性到位): 1.5 kVAC
电压测量输入: 2 kVpk 到地
电流测量输入: 2 kVpk 到地
外观尺寸
带有把手和支脚 14.6 cm 高 × 45 cm 宽 × 33.5 cm 深(5.75 英寸 × 17.75 英寸 × 13.2 英寸)
没有把手和支脚 13.2 cm 高 × 42 cm 宽 × 33.5 cm 深(5.2 英寸 × 16.5 英寸 × 13.2 英寸)
重量 9.5 公斤(20.9 磅) - 4 通道仪器，安装了GPIB 选项
保修 三年
