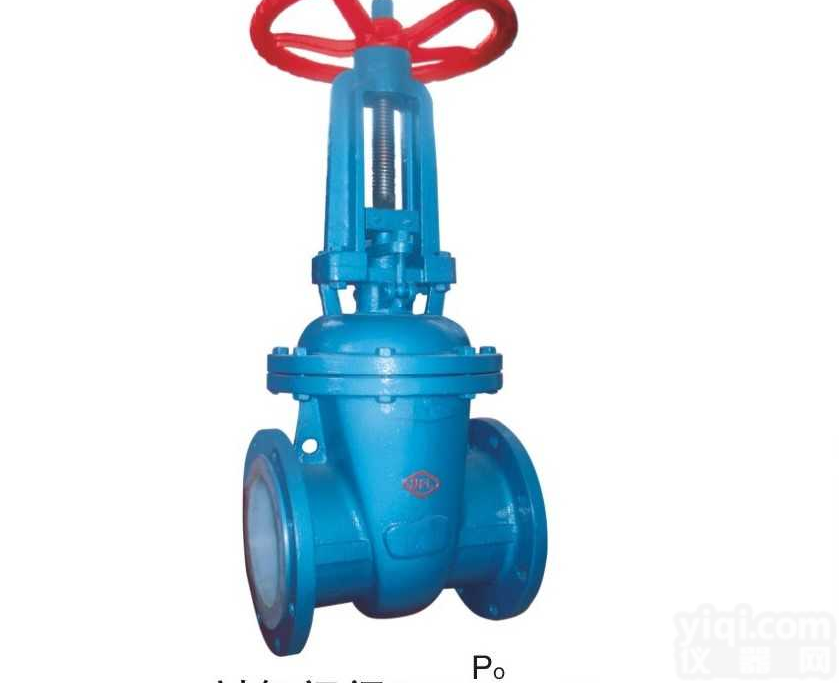

Z41F46-16C 衬氟闸阀Z41F46-16C

产品信息

江苏森品阀门厂-Z41F46 型 PN16、PN25 氟塑料衬里楔式闸阀：手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为聚四氟乙烯，公称压力 PN16~PN25，阀体材料为灰铸铁衬氟塑料的闸阀。

产品性能参数

Z41F46 型 PN16、PN25 氟塑料衬里楔式闸阀主要性能参数

型号

PN

工作压力/MPa

适用温度/℃

适用介质

Z41F46-16

16

1.6

≤150

腐蚀性介质

Z41F46-16C

Z41F46-25

25

2.5



产品零部件材料

Z41F46 型 PN16、PN25 氟塑料衬里楔式闸阀零部件材料



型号

材料



阀体、阀盖

闸板、阀杆

阀杆螺母

填料

手轮



Z41F46-16

灰铸铁衬氟塑料

碳素钢衬氟塑料

球墨铸铁或铝青铜

聚四氟乙烯

球墨铸铁



Z41F46-16C

铸钢



Z41F46-25





产品外形及结构尺寸

Z41F46 型 PN16 氟塑料衬里楔式闸阀主要外形及结构尺寸（mm）

DN

L

D

D1

D2

b

z×Φd

H

H1

D0

40

240

145

110

85

16

4×Φ18

320

370

200

50

250

160

125

100

16

4×Φ18

350

405

200

65

270

180

145

120

18

4×Φ18

400

470

280

80

280

195

160

135

20

8×Φ18

460

560

280

100

300

215

180

155

20

8×Φ18

515

625

320

125

325

245

210

185

22

8×Φ18

570

690

360

150

350

280

240

210

24

8×Φ23

640

790

400

200

400

335

295

265

26

12×Φ23

700

910

450





Z41F46 型 PN25 氟塑料衬里楔式闸阀主要外形及结构尺寸（mm）

DN

L

D

D1

D2

b

z×Φd

H

H1

D0

40

240

145

110

85

16

4×Φ18

320

370

200

50

250

160

125

100

16

4×Φ18

350

405

200

65

270

180

145

120

18

4×Φ18

400

470

280

80

280

195

160

135

20

8×Φ18

460

560

280

100

300

215

180

155

20

8×Φ18

515

625

320

125

325

245

210

185

22

8×Φ18

570

690

360

150

350

280

240

210

24

8×Φ23

640

790

400

200

400

335

295

265

26

12×Φ23

700

910

450
