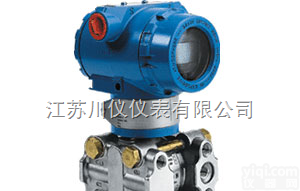

PDS453,PDS453H,川仪 PDS453H-1高静压差压变送器

型号

规格代码

说明

PDS453

----------

高静压差压变送器

通信协议

H----------
P----------

HART通信
PROFIBUS-PA通信

膜盒封入液

-1----------
-2----------
-3----------

封入液      测量部清洁
硅油       常规
硅油       脱脂清洁处理
氟油       脱脂清洁处理

测量量程

D---------
E---------
F---------
G---------
H---------

 量程      测量范围     过载极限
0.25～25kPa    -25～25kPa     42MPa
0.6～60kPa    -60～60kPa    42MPa
1.6～160kPa    -160～160kPa   42MPa
5～500kPa     -500～500Pa    42MPa
0.03～3MPa     -0.5～3MPa     42MPa

接液部分材质

S----------
H----------
G----------

隔离膜片     相关接液件
SUS316不锈钢  SUS316不锈钢
哈氏C-276    SUS316不锈钢
金        金

过程连接

0----------
1----------
2----------
3----------

无过程接头，容室法兰上1/4NPT内螺纹，排气排液在后面
无过程接头，容室法兰上1/4NPT内螺纹，排气排液在侧面
带1/2NPT内螺纹过程接头，排气排液在后面
带1/2NPT内螺纹过程接头，排气排液在侧面

防爆

-A----------
-B----------
-D----------

无防爆
本安Ex iaⅡCT6
隔爆Ex dⅡCT6

电气接口

1----------
2----------

1/2-14NPT内螺纹,两个接线口
M20×1.5内螺纹，两个接线口

显示表头

N----------
D----------

不带表头显示
LCD显示表头

安装支架

A----------
B----------
C----------
D----------
N----------

水平安装支架（碳钢）
水平安装支架（不锈钢）
垂直安装支架（碳钢）
垂直安装支架（不锈钢）
无安装支架

附加选型

/××------

参见附加选型规格
