产品信息

产品简介:执行标准1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。4、检验主试验：JB/T 9092、API 598。规格参数CH系列执行机构技术参数阀体参数电源AC200/220V，50/60Hz公称通径DN10～300mm输出力矩50N·M～2000N·M公称压力PN1.6 2.5 4.0 6.4 31.5MPa(定制)动作范围0～90° 0～360°泄漏量软密封:零泄漏硬密封:≤额定流量的10-5动作时间15秒/30秒/60秒执行机构可另配P、HQ、UNIC、361RS等系列电子式电动执行机构保护装置过热保护流量特性快开特性环境温度-30°～60°可调范围DN10-80DN100-300250:1350:1手动操作同附带手柄操作基本误差&plun1%限位电气、机械二重限位死区≤1%防护等级相当于IP-65回差≤1%位置测量可选装开关或电位计适用温度密封面驱动电机8W/EPTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃ CH系列执行机构可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，220VAC电源,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，以实现与执行机构配套的阀门或其他装置开度的定位，同时输出4～20mADC的位置反馈信号。其核心控制部件电子式伺服应用现代数字技术，对DCS/PLC规范设计而成，集信号采集、处理、反馈、控制于一体。采用的电子制动电路并附加机械阻尼装置消除惯性，可瞬时停机，定位时无振荡，定位精度可达0.3%以上。可控硅输出，动作时间快，输出稳定，可靠性高。体积小，轻便宜人，性能可靠，配套简单，流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质

1、武威气动o型调节球阀,电动O型切断球阀,专业快速

热门搜索:

ZQRO气动O型调节球阀 VQ7F气动V型球阀 ZDRR型电动O型切断球阀 ZAJO电动O型切断球阀 DN15～200mm电动O型陶瓷球阀 DN10～300mm电动O型切断球阀
【河北慧采科技开发有限公司】2015年高新技术企业★★18届诚信服务单位★★电子商务企业奖★★全称售后服务保证★★3届消费者信得过单位★★拨打请告诉我产品订货号

2、武威气动o型调节球阀,电动O型切断球阀,专业快速多种型号图片


型号:RL015770VQ7F气动V型球阀	型号:RL015774ZDRR型电动O型切断球阀	型号:RL015785DN10～300mm电动O型切断球阀

【武威气动o型调节球阀,电动O型切断球阀,专业快速一共有★★30★★多种型号以上只显示1-3种型号，如没有合适您的产品请咨询河北慧采科技开发有限公司】

3、武威气动o型调节球阀,电动O型切断球阀,专业快速多种型号内容

型号:RL015770VQ7F气动V型球阀

加工定制：是		型号：VQ7H
材质：铸铁	连接形式：法兰	公称通径：25-300（mm）
适用介质：水,油品,空气,水、蒸汽、油品、销酸、氧化性介质、尿素、氨盐水、中和水等,水、蒸汽、油品、销酸、氧化性介质、尿素、氨盐水、中和水等	压力环境：1.6	工作温度：-28~500
流动方向：双向	驱动方式：气动	零部件及配件：执行器
形态：球式	类型(通道位置)：二通式	密封形式：硬密封型

VQ7F气动V型球阀【产品概述】

气动V型球阀利用球芯转动与阀座相割打开的面积(V形窗口)来调节介质流量，调节性能、自洁性能好，适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻，阻力小、动作稳定可靠等优点。执行机构根据用户要求配置GTD、AT、AW系列等气动活塞式执行机构。

VQ7F气动V型球阀【主要性能规范】

公称通径DN(mm)		25～400
公称压力PN(MPa)		1.6～6.4
公称压力Ps(MPa)	强度试验	2.4～9.6
	密封试验	1.76～7.0
材料代号		C	P	R
主要零件	阀体	WCB	ZG1Cr18Ni9Ti	ZGOCr18Ni12Mo2Ti
	球杆	2Cr13	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	阀杆	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	密封圈	硬质合金
	填料	聚四乙烯柔性石墨
适用工况	适用介质	水,蒸汽,油品	硝酸类	醋酸类
	适用温度	-28～400℃	-28～500℃
执行器	型号	GT系列、AT系列、AW系列
	气源压力	0.3～0.8MPa

VQ7F气动V型球阀【主要连接尺寸】

公称通径 DN(mm)	法兰连接
公称通径 DN(mm)	L	L1	D	D1	D2	b	Z-фd
50	124	62	160	125	100	16	4-ф18
65	145	72.5	180	145	120	18	4-ф18
80	165	82.5	195	160	135	20	8-ф18
100	194	97	215	180	155	20	8-ф18
125	210	105	245	210	185	22	8-ф18
150	222	114.5	280	240	210	24	8-ф23
200	243	121.5	335	295	265	26	12-ф23
250	297	148.5	405	355	320	30	12-ф25

O型球阀

VQ7F气动V型球阀
型号:RL015774ZDRR型电动O型切断球阀

产品介绍

ZDRR型电动O型切断球阀，是由3140R系列角行程电动执行机构与球阀调节机构组成。具有结构简单，切换迅速、流通能力大，零泄漏等特点，适用于高粘度、含纤维、固体颗粒流体的场合，广泛用于石油化工、冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。
· 型号、规格

型号	ZDRR-10/16/
规格	DN15～200

·技术参数和性能指标
调节机构主要技术参数

公称通经 mm	15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数 Kv	20	38	72	110	170	270	400	510	940	1400	2200	3500
公称压力 MPa	1.6、4.0、6.4
额定转角（度）	0-90
流量特性	快开
介质温度 °C	-20～120
环境温度	无空间加热器-10～60；带空间加热器-35～60
阀体材质	HT200；ZG230-450；ZG1Cr18Ni12MoTI
球体材质	1Cr18Ni9；0Cr18Ni12Mo2Ti
法兰尺寸、型号	PN10、16按GB/T17241.6-1998；PN按JB/T79.2-94凹式

注：根据现场使用条件，可配防爆型执行机构。

角行程电动执行机构主要技术参数

类别	型号	输出力矩N . M	动作时间S/90^。	转角^。	技术参数^。
普通型	341RSA-05 341RSA-05	50	17	0～90	电源：220+10%V a.c.50Hz 驱动电机：1-5Vd.c. 　　　　　 4～20mAd.c 　　　　　 (信号线用线）开度信号：4-20mAd.c.
	341RSB-05 341RSB-05	100	18
	341RSB-05 341RSB-05	200	36
	341RSC-05 341RSC-05	300	24
	341RSC-05 341RSC-05	500	42
	341RSC-05 341RSC-05	600	48
	341RSD-05 341RSD-05	1000	30
	341RSD-05 341RSD-05	1500	42
防爆型	341RSB-05 341RSB-05	100	18
防爆型	341RSB-05 341RSB-05	200	36

性能指标
泄漏量：完全切断严密不漏（试验介质为水）

·外形尺寸
PN10电动O型切断球阀外形尺寸 mm

公称通径	L	D	H₁	H₂	H₃	D₃	D₁	R	Y	D₂	W
15	112	95	48.5	120	320	65	225	80	200	260	56
20	120	105	51.5	120	323	75	225	80	200	260	56
25	128	115	55	120	330	85	225	80	200	260	56
32	150	135	67.5	155	425	100	225	160	225	290	68
40	170	145	72.5	155	442	110	225	160	225	290	68
50	180	160	80	155	452	125	225	160	225	290	68

PN16电动O型切断球阀外形尺寸 mm

公称通径	L	D	H₁	H₂	H₃	D₃	D₁	R	Y	D₂	W
15	118	95	48.5	120	322	65	225	160	200	260	56
20	120	105	51.5	120	325	75	225	160	200	260	56
25	128	115	55	120	333	85	225	160	200	260	56
32	150	135	67.5	155	387	100	255	160	225	260	56
40	170	145	72.5	155	408	110	255	160	225	260	56
50	180	160	72.5	155	456	125	255	160	225	290	68
80	200	195	100	165	535	160	335	32	260	380	80
100	230	215	110	165	568	180	335	320	260	380	80
125	356	245	152	165	635	210	335	320	260	380	80
150	394	280	170	165	700	240	335	320	260	380	80
200	457	335	300	120	860	295	470	400	365	520	65

PN电动O型切断球阀外形尺寸 mm

公称通径	L	D	H₁	H₂	H₃	D₃	D₁	R	Y	D₂	W
15
20	145	125	37.5	155	366	90	255	160	225	290	68
25	165	135	39	155	366.5	100	255	160	225	290	68
32
40	200	165	87.5	155	466	125	255	160	225	290	68
50	215	175	87.5	165	391	135	335	320	260	380	80
80	260	210	112.5	165	545	170	335	320	260	380	80
100	300	250	133	165	573	200	335	320	260	380	80
125	381	295	200	120	710	240	470	400	365	520	65
150	403	340	270	120	730	280	470	400	365	520	65

O型球阀

ZDRR型电动O型切断球阀
型号:RL015785DN10～300mm电动O型切断球阀

执行标准

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。

规格参数

	CH系列执行机构技术参数			阀体参数
电源		AC200/220V，50/60Hz	公称通径			DN10～300mm
输出力矩		50N·M～2000N·M	公称压力			PN1.6 2.5 4.0 6.4 31.5MPa(定制)
动作范围		0～90° 0～360°	泄漏量		软密封:零泄漏		硬密封:≤额定流量的10-5
动作时间		15秒/30秒/60秒	执行机构			可另配P、HQ、UNIC、361RS等系列电子式电动执行机构
保护装置		过热保护	流量特性			快开特性
环境温度		-30°～60°	可调范围		DN10-80		DN100-300
		250:1		350:1
手动操作		同附带手柄操作	基本误差			&plun1%
限位		电气、机械二重限位	死区			≤1%
防护等级		相当于IP-65	回差			≤1%
位置测量		可选装开关或电位计	适用温度			密封面
驱动电机		8W/E			PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

CH系列执行机构可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，220VAC电源,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，以实现与执行机构配套的阀门或其他装置开度的定位，同时输出4～20mADC的位置反馈信号。其核心控制部件电子式伺服应用现代数字技术，对DCS/PLC规范设计而成，集信号采集、处理、反馈、控制于一体。采用的电子制动电路并附加机械阻尼装置消除惯性，可瞬时停机，定位时无振荡，定位精度可达0.3%以上。可控硅输出，动作时间快，输出稳定，可靠性高。体积小，轻便宜人，性能可靠，配套简单，流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品，环保，轻工，石油，造纸，化工，教学和科研设备，电力等行业的工业控制系数。

技术参数和性能

试验压力（Mpa）						公称压力（Mpa）				压力级（class）			JIS(Mpa)
	1.6		2.5		4.0		6.4		10.0		150		300		600		10K		20K
强度试验		2.4		3.8		6.0		9.6		15.0		3.1		7.8		15.3		2.4		3.8
密封试验		1.8		2.8		4.4		7.0		11.0		2.2		5.6		11.2		1.5		2.8
气密试验											0.5～0.7

主要零件材质

零件名称

材料

阀体

WCB

ZG1Cr18Ni9Ti

CF8
(304)

CF3
(304L)

ZG1Cr18Ni12Mo2Ti

CF8M(316)

CF3M
(316L)

球体、阀杆

2Cr13

1Cr18Ni9Ti

0Cr19Ni9
(304)

00Cr19Ni11
(304L)

1Cr18Ni12Mo2Ti

0Cr17Ni12Mo2
(316)

00Cr17Ni12Mo2
(316L)

密封圈

聚四乙烯(PTFE)、增强聚四乙烯(PPL)、对位聚苯柔性石墨

适用介质

水、气体、蒸汽、油品等

硝酸等腐蚀性介质

强氧化性介质

醋酸等腐蚀介质

尿素等腐蚀性介质

理想流量特性表

公称通径					不同开度角下的KV值
温度	10°	20°	0°	40°	50°	60°	70°	80°	90°
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	35	71	133	248	398	620	890
150	20	40	80	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2543	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100

外形尺寸

公称压力DN	L	D	H	L1	D1	b	Z-d1	H1
压力	1.6/2.5/4.0	1.6/2.5/4.0			1.6/2.5/4.0	1.6/2.5/4.0	1.6/2.5/4.0
15	130/130/140	95	275	157	65	14/16/16	4-14	48
20	140/140/150	105	280	157	75	14/16/16	4-14	53
25	150/150/165	115	287	157	85	14/16/16	4-14	58
32	165/165/180	135	354	208	100	16/16/18	4-18	68
40	180/180/200	145	312	208	110	16/16/18	4-18	73
50	200/200/220	160	325	208	125	16/20/20	4-18	80
65	220/220/250	180	335	256	145	18/22/22	4-18/8-18/8-18	90
80	250/250/280	195	365	256	160	20/22/22	8-18	98
100	280/280/320	215/230/230	400	256	180/190/190	20/24/24	8-18/8-23/8-23	120
125	320/320/360	245/270/270	420	256	210/220/220	24/28/30	8-23/8-25/8-25	140
150	360/360/400	280/300/300	440	256	240/250/250	24/28/30	8-23/8-25/8-25	167
200	400/400/550	335/360/375	470	256	295/310/320	26/34/38	12-23/12-25/12-30	210
250	630 750	405 470	545	380
300	750 870	460 530	580	380

O型球阀

DN10～300mm电动O型切断球阀
温馨提示：
润联为您提品的详细产品、产品图片等产品介绍信息，您可以直接联系厂家获取产品的具体资料，联系时请说明是在润联看到的，并告知型号

信息声明：本产品供应信息由仪器网为您整合，供应商为（河北德科机械科技有限公司），内容包括（武威电子式调节球阀专业快速）的品牌、型号、技术参数、详细介绍等；如果您想了解更多关于（武威电子式调节球阀专业快速）的信息，请直接联系供应商，给供应商留言！

供应商产品推荐

您可能感兴趣的产品

电子式电动球阀
电子式电动球阀

型号：ZDRR
电子式电动球阀
电子式V型球阀
ZRJO ZRJO电子式O型球阀

型号：ZRJO
Q941F4电子式衬氟球阀
ZDRR电子式调节球阀
ZDRO电子式调节球阀

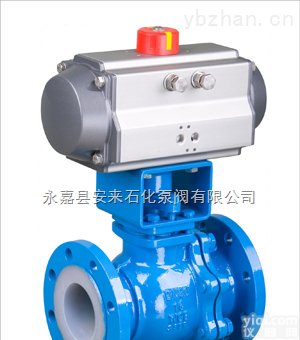

电子式衬氟球阀Q941F46
