JJM8/JJM1 供应JJM8压力表截止阀 JJM1压力计针型阀 管路仪表阀
- 型号：JJM8/JJM1
- 产地：温州市
- 供应商：温州市华特仪表阀门有限公司
- 供应商报价：面议
- 标签：供应JJM8压力表截止阀 JJM1压力计针型阀 管路仪表阀
产品库
JJM8压力表截止阀介绍
JJM1结构形式
应用规范
1、设计制造：GB/T 12224-1989 ；JB/T 7747-1995
2、连接形式：管接头内螺纹连接
3、结构特征：锥面密封；浮动阀瓣
4、阀门检验和实验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定
主要外形形式
| 规格 | M1 | M2 | L1 | H | Do | 重量（kg） |
| DN6 | M20×1.5左 | M20×1.5 | 112 | 84 | 63 | 0.65 |

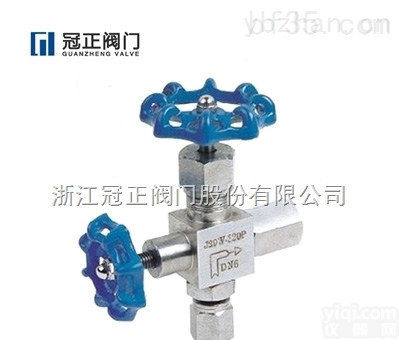

JJM8结构形式
性能规范 单位：MPa
| 实验项目 | 压力值 |
| 公称压力 | PN |
| 壳体实验 | 1.5PN |
| 密封试验 | 1.1PN |
| 气压试验 | 0.6PN |
| 适用温度 | ≤180℃ |
| 适用介质 | 水、蒸汽、油品等 |
主要外形尺寸
| 规格 | M1 | M2 | L1 | H | Do | 重量（kg） |
| DN6 | M20×1.5左 | M20×1.5 | 120 | 93 | 63 | 0.9 |
注：JJMI采用热锻压阀体， JJM8比JJM1多一个排气阀
