美国威格士4535V435-1BB22R油泵威格士油泵回油过程
① 柱塞往复运动总行程L是不变的，由凸轮的升程决定。
② 柱塞每循环的供油量大小取决于供油行程,供油行程不受凸轮轴控制是可变的。
③ 供油开始时刻不随供油行程的变化而变化。
④ 转动柱塞可改变供油终了时刻，从而改变供油量

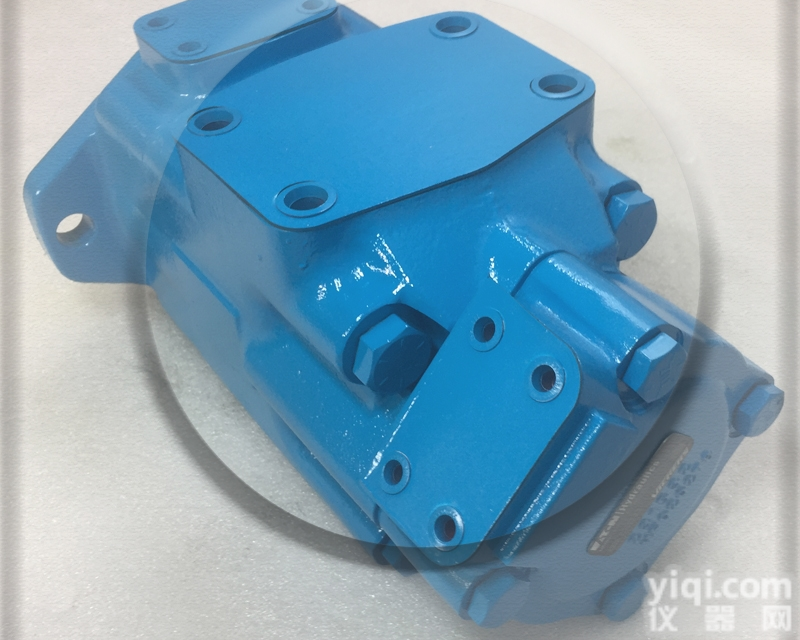

美国威格士4535V435-1BB22R油泵美国威格士4535V435-1BB22R油泵
威格士油泵机械原理
威格士柱塞泵柱塞往复运动总行程L是不变的，由凸轮的升程决定。柱塞每循环的供油量大小取决于供油行程,供油行程不受凸轮轴控制是可变的。供油开始时刻不随供油行程的变化而变化。转动柱塞可改变供油终了时刻，从而改变供油量。柱塞泵工作时，在喷油泵凸轮轴上的凸轮与柱塞弹簧的作用下，迫使柱塞作上、下往复运动，从而完成泵油任务，泵油过程可分为以下三个阶段。
进油过程
当凸轮的凸起部分转过去后，在弹簧力的作用下，柱塞向下运动，柱塞上部空间（称为泵油室）产生真空度，当柱塞上端面把柱塞套上的进油孔打开后，充满在油泵上体油道内的柴油经油孔进入泵油室，柱塞运动到下止点，进油结束。
供油过程
当凸轮轴转到凸轮的凸起部分顶起滚轮体时，柱塞弹簧被压缩，柱塞向上运动，燃油受压，一部分燃油经油孔流回喷油泵上体油腔。当柱塞顶面遮住套筒上进油孔的上缘时，由于柱塞和套筒的配合间隙很小使柱塞顶部的泵油室成为一个密封油腔，柱塞继续上升，泵油室内的油压迅速升高。
美国威格士4535V435-1BB22R油泵输出流量波动 输出流量波动与很多因素有关。对变量泵可以认为是变量机构的控制不佳造成，如异物进入变量机构，在控制活塞上划出阶痕、磨痕、伤痕等，造成控制活塞运动不稳定。由于放大器能量不足或零件损坏、含有弹簧的控制活塞的阻尼器效能差，都会造成控制活塞运动不稳定。流量不稳定又往往伴随着压力波动。这类故障一般要拆开液压泵，更换受损零部件，加大阻尼，提高弹簧刚度和控制压力等。
输出压力异常 泵的输出压力是由负载决定的，与输入转矩近似成正比。输出压力异常有两种故障。
输出压力过低 当泵在自吸状态下，若进油管路漏气或系统中液压缸、单向阀、换向阀等有较大的泄漏，均会使压力升不上去。这需要找出漏气处，紧固、更换密封件，即可提高压力。溢流阀有故障或调整压力低，系统压力也上不去，应重新调整压力或检修溢流阀。如果液压泵的缸体与配流盘产生偏差造成大量泄漏，严重时，缸体可能破裂，则应重新研磨配合面或更换液压泵。
输出压力过高 若回路负载持续上升，泵的压力也持续上升，当属正常。若负载一定，泵的压力超过负载所需压力值，则应检查泵以外的液压元件，如方向阀、压力阀、传动装置和回油管道。若Z大压力过高，应调整溢流阀。
美国威格士4535V435-1BB22R油泵4535V438-1BB22R 4535V438-86BB22R 4535V438-11BB22R
4535V50A25-1BB22R 4535V50A25-86BB22R 4535V50A25-11BB22R
4535V50A30-1BB22R 4535V50A30-86BB22R 4535V50A30-11BB22R
4535V50A35-1BB22R 4535V50A35-86BB22R 4535V50A35-11BB22R
4535V50A38-1BB22R 4535V50A38-86BB22R 4535V50A38-11BB22R
苏州烨澎机电有限公司专业销售，欢迎来电咨询，我们将竭诚为您服务。
