带球阀插入式涡街流量计选型厂家价格

带球阀插入式涡街流量计选型厂家价格带球阀插入式涡街流量计主要配置：

法兰标准：GB/T9119-2000和GB/T9113.2-2000,法兰标准和材质也可以根据客户的具体要求来定。

本体材质：304不锈钢。

检测传感器材料：316L

液晶显示：流量计配备高精度液晶显示屏，双排液晶、8位数字显示，能显示累积流量、瞬时流量、流速、通讯地址和输出20mA对应的Z大流量(可以任意设定)及流向指示。

量程比：20：1

带球阀插入式涡街流量计技术指标

测量介质：气体、液体、蒸气

连接方式：法兰卡装式、法兰式、插入式

测量精度：液体1.0级、气体1.5级

测量温度：常温–25℃～100℃，高温–25℃～150℃ -25℃～250℃

输出信号：脉冲电压输出信号，高电平8～10V 低电平0.7～1.3V，脉冲占空比约50%,传输距离为100m，脉冲电流远传信号4～20 mA,传输距离为1000m

环境温度：-25℃～+55℃ 湿度:5～90% RH50℃

壳体材质：不锈钢, 铝合金

供电电源：DC24V或锂电池3.6V

防爆等级：本安型iaIIbT3-T6

防护等级：IP65

公称通径(mm)	15，25，40，50，65，80，100，125，150，200，250，300，(200～2000插入式)
公称压力(MPa)	DN15-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货)
介质温度(℃)	压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450（协议订货）
本体材料	1Cr18Ni9Ti，(其它材料协议供货)
允许振动加速度	压电式:0.2g 电容式:1.0～2.0g
度	±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
范围度	1：6～1：30
供电电压	传感器：+12V DC，+24V DC；变送器：+12V DC ，+24V DC；电池供电型：3.6V电池
输出信号	方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA
压力损失系数	符合JB/T9249标准 Cd≤2.4
防爆标志	本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5
防护等级	普通型IP65 潜水型 IP68
环境条件	温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa
适用介质	气体、液体、蒸汽
传输距离	三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA)：负载电阻≤750Ω

带球阀插入式涡街流量计选型厂家价格带球阀插入式涡街流量计技术参数

◆测量介质：气体、液体、蒸气

◆测量精度：1.0级 1.5级

◆材质：不锈钢, 铝合金

◆温度范围:压电式:-25℃～+350℃ 电容式:-40℃～+450℃

◆连接方式:DN15～DN300为法兰卡装式或法兰连接式,DN300～DN1000为插入式,DN1000以上可特殊订货

◆流速范围:蒸汽:7m/s～70m/s 液体:0.7m/s～7m/s 气体:5～35m/s

◆压力规格:PN1.6MPa; PN2.5MPa; PN4.0MPa,更高压力规格可特殊定做

◆压力损失系数:Cd≤2.6

◆准确度:法兰卡装式、法兰连接式:0.5级、1.0级、1.5级插入式:1.5级、2.5级

◆供电电压:传感器:DC12V或DC24V 变送器:DC24V；现场显示型:DC24V、DC12V或3.6V锂电池

◆输出信号:传感器:脉冲频率信号2～3000Hz 低电平≤1V 高电平≥6V；变送器:两线制4～20mA.DC电流信号

◆抗震性能:压电式≤0.2g 电容式≤2.0g

◆环境温度:传感器:-30℃～+65℃ 变送器:现场显示-10℃～+50℃

◆环境湿度:相对湿度5～85%RH

◆信号远传距离:≤500m

◆直管段长度:上游≥10D 下游≥5D

◆防爆等级:ExiaⅡCT2 - T5本安防爆

◆防护等级:普通型 IP65 潜水型IP68

◆仪表材质:仪表外壳采用铝合金,表体部分采用不锈钢304材质,也可根据用户要求采用特殊材质。

购买、选择带球阀插入式涡街流量计的注意事项：

流量仪表的选型对仪表能否成功使用往往起着很重要的作用，由于被测对象的复杂状况以及仪表品种繁多、性能指标各使得仪表的选型感到困难。没有一种十全十美的流量计，各类仪表都有各自的特点，选型的目的就是在众多的品种中扬长避短选择自己Z合适的仪表。

一般选型可以从五个方面进行考虑，这五个方面为仪表性能方面、流体特性方面、安装条件方面、环境条件方面和经济因素方面。五个方面的详细因素如下：

1仪表性能方面

准确度、重复性、线性度、范围度、流量范围、信号输出特性、响应时间、压力损失等；

2流体特性方面

温度、压力、密度、粘度、化学腐蚀、磨蚀性、结垢、混相、相变、电导率、声速、导热系数、比热容，等熵指数；

3安装条件方面

管道布置方向，流动方向，检测件上下游侧直管段长度、管道口径，维修空间、电源、接地、辅助设备(过滤器、消气器)、安装、等；

4环境条件方面

环境温度、湿度、电磁干扰、安全性、防爆、管道振动等；

5经济因素方面

仪表购置费、安装费、运行费、校验费、维修费、仪表使用寿命、备品备件等。

带球阀插入式涡街流量计选型厂家价格带球阀插入式涡街流量计安装事项

1,流量计应当尽可能安装在振动和冲击小的场所, 特别注意:在空压机出口处振动较强,不能安装流量计,应安装在储气罐之后.

2.流量计安装地点周围应有充裕的空间，安装在高处的流量计应尽量有工作平台,以便于安装和维修。此外,为了维修检查方便, 附近应有可供测量仪器用的交流220Ｖ电源插座。

3 流量计安装在室内,必须安装在室外时,应有防晒和防潮措施.

4. 流量计安装地点应远离大功率电机,变频器,大功率变压器和无线电收发机,否则,有可能造成仪表不能正常工作.

5.流量计可垂直、水平或其它任何角度进行安装,将流量计安装在垂直或倾斜管道上时,流体流向应是自下而上的。

6. 需要在流量计附近装设取压或测温点时,取压点应在流量计后3Ｄ以外, 测温点应在流量计5Ｄ以外。

7 为方便检修流量计,强烈建议安装旁通管.在需清洗的管道上或所安装流量计的管道不能断流的情况下,就必须安装旁通管道.

带球阀插入式涡街流量计安装定位尺寸

口径（mm）	DN250	DN300	DN400	DN500	DN600	DN800-2000
L	60.5	58	65.5	60.5	55.5	45.5

带球阀插入式涡街流量计选型的步骤如下：

1. 依据流体种类及五个方面考虑因素初选可用仪表类型(要有几种类型以便进行选择)；

2. 对初选类型进行资料及价格信息的收集，为深入的分析比较准备条件；

3. 采用淘汰法逐步集中到1～2种类型，对五个方面因素要反复比较分析Z终确定预选十

型谱

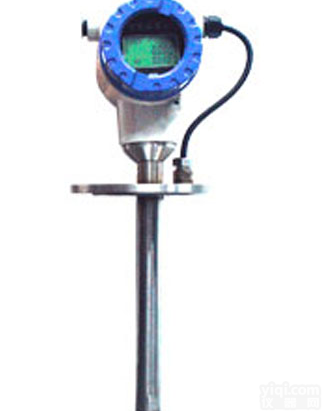

LUC-	带球阀插入式涡街流量计
连接方式	1	法兰连接式
	2	法兰卡装式
	3	插入式
测量介质		2	测量液体
		3	测量一般气体
		4	测量蒸汽
公称直径			02	DN25	以下为插入式选项
			03	DN32	35	DN350
			04	DN40	40	DN400
			05	DN50	50	DN500
			06	DN65 DNDN	60	DN600
			08	DN80	70 80	DN700
			10	DN100	80	DN800
			12	DN125	90	DN900
			15	DN150	100	DN1000
			20	DN200	120	DN1200
			25	DN250
			30	DN300
				P（）MPa	压力等级
					B		防爆
					F		防腐

带球阀插入式涡街流量计放大板结构分类及测量范围：

1.1放大板结构：

分上下两层，上层为面板，中间是液晶，下层为智能放大板。其中上、下层板均为直径80mm的圆板，中间液晶双行显示。

1.2 测量范围：

1．各种气体、液体、蒸汽。

2．4-20mA输出带载能力≦600Ω。

1.3放大板分类：

类型	结构	测量介质	输出形式
电池供电 +就地显示	普通型	气体、液体、蒸汽	无输出
	温压一体化型	气体	无输出
		饱和蒸汽	无输出
		过热蒸汽	无输出
电源供电4-20mA输出 +就地显示	普通型	气体、液体、蒸汽	4-20mA输出
	温压一体化型	气体	4-20mA输出
		饱和蒸汽	4-20mA输出
		过热蒸汽	4-20mA输出
电源供电 3线脉冲输出 +就地显示	普通型	气体、液体、蒸汽	脉冲输出
	温压一体化型	气体	485/GPRS输出
		饱和蒸汽	485/GPRS输出
		过热蒸汽	485/GPRS输出

带球阀插入式涡街流量计接线端的定义：

+24V ：+24V/12V直流电压

F ：脉冲输出(仅３线制)

0 ：直流电压0端

X1 ：电容/压电探头

X2 ：电容/压电探头

Pt100 ：Pt100线1

Pt100 ：Pt100线2

GND ：压力传感器的电源负端或Pt100线3(线2、3远处短接)

V+ ：压力传感器的电源端正端

S- ：压力传感器的信号负端

S+ ：压力传感器的信号正端

A ：485输出A端

B ：485输出B端
