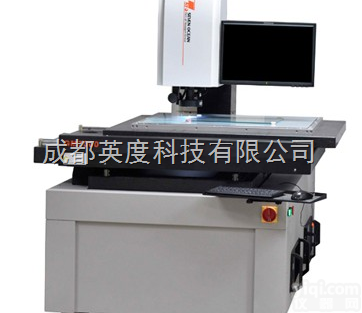

Acuick320c 悬臂式影像仪Acuick320c

机器型号

Acuick320c

量测行程（X/Y/Z）

300*200*200MM

外观尺寸（W/L/H）

835*920*1210MM

机器重量

120KG

平台承重

25KG

运动控制

伺服马达，四轴全自动，鼠标+摇杆控制

测量精度

XY轴：E2=（3+L/200）μm；Z轴：E1=（5+L/200）μm

重复精度

XY轴：≤3μm；Z轴：≤5μm

zui大速度

XY轴：350mm/s; Z轴：200mm/s

光学系统

表面光：五环八区四十项程控式LED冷光源；轮廓光：程控式LED平行冷光源，256级可调

软件及输出格式

iMaGeo影像测量软件（自动研发）；输出格式：Word、Excel、DXF、SPC

光学系统

美国NAVIT.5:1自动变焦镜头模组

放大倍率

光学放大倍率：0.7-4.5X；影像放大倍率：22-145X（可选配0.5x、1X、2X物镜）

影像系统

工业专用高分辨率SONY彩色CCD

编码器及解析度

英国RENISHAW开放式光栅尺，分辨率1μm

计算机

双核2.0处理器，2GB内存，512MB独立显卡，160GB硬盘，17寸标屏LED显示器

保固期

1年保固，终身维修

工作环境

电源

（220±5）V；（50-60）HZ；10A

温度/湿度/振动

（20±3）℃；35%-65%；振动<0.002g,低于15ＨＺ

更多详细信息请见www.vision-cmm.com

应用零度

手机配件、连接器、精密五金、塑料、精密夹治具、家电制品、计算机周边、机械配件、电子组件等
