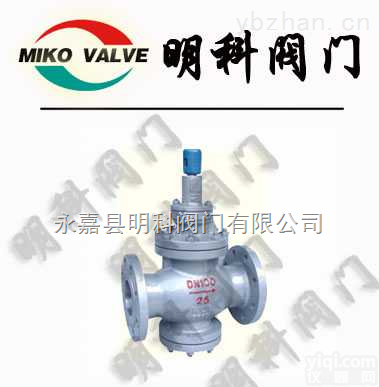

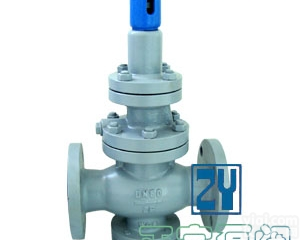

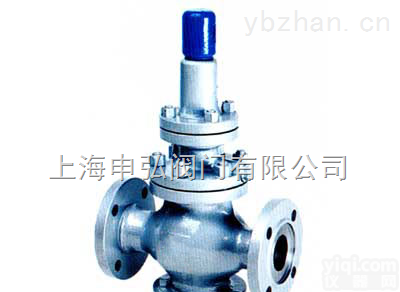

Y43H Y43H先导活塞式蒸汽减压阀

产品信息



台湾JUNG荣Pai【产品用途】

Y43H先导活塞式蒸汽减压阀属先导式减压阀，主要由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成，导阀则由阀座、阀瓣、膜片、弹簧等等零件组成。导阀通过调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流零件的过流面积大小，实现减压稳压功能。主要用于城市建筑、工厂等的蒸汽管路系统中。

台湾JUNG荣Pai【执行标准】

设计规范：GB/T 12244
结构长度：GB/T 12250
法兰连接：JB/T 79
试验与检验：GB/T 12245
产品标识：GB/T 12220<
供货规范：JB/T 7928

台湾JUNG荣Pai【产品型号】

Y43H-16C（25,40,64,100,160）
Y43H-16P（25P,40P,64P,100P,160P）


台湾JUNG荣Pai【主要技术参数和性能指标】

公称压力1.62.54.06.410.016.0
壳体试验压力（MPa）2.43.756.09.615.024.0
密封试验压力（MPa）1.62.54.06.410.016.0
zui高进口压力（MPa）1.62.54.06.410.016.0
出口压力范围（MPa）0.1~1.00.2~1.60.2~2.50.5~3.50.5~3.50.5~4.5
zui小阀前阀后压差（MPa）0.150.150.20.40.81.0
压力特性偏差符合GB/T12245-2005标准
流量特性偏差符合GB/T12245-2005标准
泄漏率符合GB/T12245-2005标准
工作温度≤350°C

注：壳体试验不包含膜片和阀盖

台湾JUNG荣Pai【流量系数（Cv）】

DN1520253240506580100125150200250300350400
Cv12.546.59162536641001402504005707801020

台湾JUNG荣Pai【主要零件材质】

零件名称材质
阀体、阀盖、底盖WCB/CF8
阀座2Cr13/304SS
阀瓣2Cr13/304SS
缸套2Cr13/304SS
活塞2Cr13/304SS
阀杆2Cr13
膜片304SS
弹簧60Si2Mn

台湾JUNG荣Pai【连接尺寸】

PN1.6~4.0MPa
公称通径DN外 形 尺 寸
LHHl
1.6/2.5MPa4.0MPa
1516018029590
2016018033098
25180200330110
32200220330110
40220240345125
50250270345125
65280280350130
80310330385160
100350380385170
125400450400200
150450500415210
200500560475240
250600525290
300800580335
350850620375
400900660405
PN6.4~16.0MPa
公称通径DN外 形 尺 寸
LHHl
6.4/10.0MPa16.0MPa
15180180305100
20180200340105
25200220340120
32220230340120
40240240355135
50270300355135
65280340360140
80330360395170
100380400185
125450415215
150500430225
200560495260
250600545310
300800600355
350850640395
400900690435

台湾JUNG荣Pai【结构图片】
