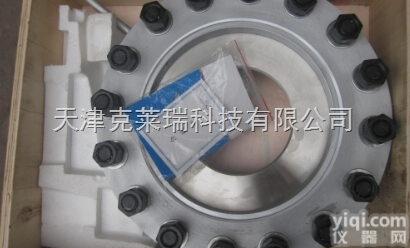

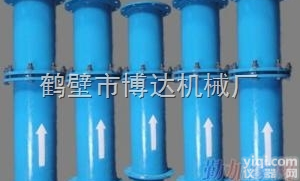

HG100-YT 一体化孔板差压式流量 孔板节流装置

一 概 述 差压式流量计是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）组成，广泛应用于气体、蒸汽和液体的流量测量。具有结构简单，维修方便，性能稳定，使用可靠等特点。孔板节流装置是标准节流件可不需标定直接依照国家标准生产，
1.国家标准GB2624-81>流量测量节流装置的设计安装和使用；
2.国际标准ISO5167<国际标准组织规定的各种节流装置；
3.化工部标准GJ516-87-HK06。



二 工作原理 充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。　 在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。其基本公式如下：


式中：
c－流出系数无量纲
d－工作条件下节流件的节流孔或喉部直径
D－工作条件下上游管道内径
qm－质量流量　Kg/s
qv－体积流量　m3/s
β－直径比d/D无量纲
ρ——流体的密度Kg/m3
ξ——可膨胀性系数无量纲




三 主要技术参数及产品特点

公称直径： 50 mm ≤DN≤1200mm
公称压力：PN≤10MPa
精确等级：0.5级，1级
工作温度：－50℃≤t≤500℃
被测介质：液体、气体（包括天然气）、蒸汽；
量程比：1:10， 1:15
连接方式：夹装、法兰
基本误差：1%、1.5%、2.5%；
供电电源：
a、外电源供电：24V DC；
b、内电源（电池）供电：3.6V DC；
功能设置：可根据用户要求选配相关仪表，实现信号远传（可具备现场总线功能），智能补偿、显示流量或质量流量、标准体积流量等
输出信号：4mA～20mA DC







四 型号说明 A-B-C-D-E-F

LZABCDEF
A口径DN50～DN500仍选
B连接方式夹装J
法兰F
C公称压力PN≤10MPa任选
D补偿形式不带压力、温度补偿N
带压力补偿输出P
带温度补偿输出T
带压力、温度补偿输出TP
E测量介质液体L
气体G
蒸汽S
F节流装置标准孔板（环室）H

标准孔板（法兰）Y
标准板（钻孔）K
ISA夫子1932喷嘴I
长径喷嘴 L
文丘里喷嘴W
经典文丘里管G
双重孔板S
圆缺孔板Q
锥形入口孔板Z
1/4圆孔板R
偏心孔板P
整体（内藏）孔板N
椟形孔板X
不在上这之列的特殊节流装置T



五 节流装置适用范围及有关技术指标
仪表口径 正常流量范围（m3/h） 扩展流量范围（m3/h） 常规连接方式与耐压等级 特制耐压等级（MPa）（法兰连接方式）
DN4 0.04～0.25 0.04～0.4 螺纹连接6.3MPa 10、16、25
DN6 0.1～0.6 0.06～0.6 螺纹连接6.3MPa 10、16、25
DN10 0.2～0.12 0.15～1.5 螺纹连接6.3MPa 40、63、10、16、25
DN15 0.6～6 0.4～8 螺纹连接6.3MPa 40、63、10、16、25
螺纹连接2.5MPa 40、63、10、16、25
DN20 0.8～8 0.45～9 螺纹连接6.3MPa 40、63、10、16、25
螺纹连接2.5MPa 40、63、10、16、25
DN25 1～10 0.5～10 螺纹连接6.3MPa 40、63、10、16、25
螺纹连接2.5MPa 40、63、10、16、25
DN32 1.5～15 0.8～15 螺纹连接6.3MPa 40、63、10、16、25
螺纹连接2.5MPa 40、63、10、16、25
DN40 20～20 1～20 螺纹连接6.3MPa 40、63、10、16、25
螺纹连接2.5MPa 40、63、10、16、25
DN50 4～40 2～40 螺纹连接2.5MPa 40、63、10、16、25
DN65 7～70 4～70 螺纹连接2.5MPa 40、63、10、16、25
DN80 10～100 5～100 螺纹连接2.5MPa 40、63、10、16、25
DN100 20～200 10～200 螺纹连接2.5MPa 40、63、10、16、25
DN125 25～250 13～250 螺纹连接1.6MPa 40、63、10、16、25
DN150 30～300 15～300 螺纹连接1.6MPa 40、63、10、16、25
DN200 80～800 40～800 螺纹连接1.6MPa 40、63、10、16、25





五 节流装置适用范围及有关技术指标
节流件名称 适用管道（DN mm） 适用直径比B（d/D） 应用特点 流出系数不确定度Ec% 设计标准
角接取压标准孔板 环室式 50－500 0.2－0.75 适用于清洁介质其中GD结构适合高温高压条件下流量的测量 0.6－0.75% ISO5167
50－500 0.2－0.75 GB/T2624－93
夹紧环式 50－500 0.2－0.75 易于清除污物，可用于不太清洁流体流量的测量 　
斜钻孔式 450－1000（3000） 0.2－0.75 　
法兰取压标准孔板 50－1000 0.2－0.75 易于清除污物，适用于各种介质 0.6－0.75% ISO5167
　
径距取压标准孔板 50－1000 0.2－0.75 GB/T2624－93
角接取压标准喷嘴 50－500 0.3－0.8 压损小，寿命长，尤其适用于蒸汽流量测量 0.8－1.2% ISO5167
（ISA1932喷嘴） GB/T2624－93
长径喷嘴 50－630 0.2－0.8 压损小寿命长，LGP型长径喷嘴组件适合高参数水和蒸汽流量测量 2.00% ISO5167
经典文丘利管 机械加工式 100－800 0.2－0.8 压力损失小，所需直管段小于孔板、喷嘴 1.00% ISO5167
　
粗焊铁板式 200－1200（2000） 0.4－0.7 1.50% GB/T2624－93
文丘利喷嘴 65－500 0.316－0.77 同上 1.2－1.75% ISO5167
GB/T2624－93
1/4圆孔板 25－150 0.245－0.6 适用于低雷诺数 2.0－2.5% DIN BS
锥形入口孔板 25－250 0.1－0.316 同上 2.00% BS
圆缺孔板 50－1500 0.32－0.8 适用于赃污，有气泡析出或含有固体微粒的流体测量。 1.50% DIN
偏心孔板 100－1000 0.46－0.84 1－2% ASME
小孔板 12.5－40 0.2－0.75 适用于小管道流量测量 0.75% ASME
透镜式孔板 12.5－150 0.2－0.75 适用于高压常温小管道流量测量 0.6－0.75% ISO5167ASME
端头孔板 大于等于15 0.2－0.62 　 1.5－2.0% 　
双重孔板 25－400 0.2－0.8 适用于大流量测量 　 　
限流孔板
　　　　　



名称 型号 取压方式 公称管径（mm） 公称压力（MPa） 执行标准（结构）
标准孔板 JY-LGB 角接（环室取压） 50～400 小于10 GB2624　K07（兰化）DG
JY-LGB-Z 角接（钻孔取压） 400～2000 小于1.6
JY-LGB 环室（八槽） 50～400 小于32 流量测量手册
JY-LGB 环室（无法兰焊接式） 50～275 小于28.22 流量测量手册DG0711～0718
JY-LGB-F 法兰取压 50～800 小于2.5 GB2624　K06（兰化）
JY-LGB-F 法兰取压 50～400 4.0～40 GB2624　K06（兰化）石化
JY-LGB-J 径距取压 50～760 小于10 GB2624
标准喷咀 LGP 角接（环室取压） 50～400 小于10 GB2624流量测量手册
LGP-Z 角接（钻孔取压） 400～500 小于1.6 　
LGP 环室（八槽） 50～300 小于32 流量测量手册
LGP 环室（高压透镜垫式） 15～150 小于32
LGP 环室（无法兰焊接式） 175～350 小于17.36 DG　0702～0710
长径喷咀 LGC-J 径距取压 50～630 小于16 GB2624
1/4圆孔板 LGH 角接取压 50～260 小于10 流量测量手册GB2624
LGH-F 法兰取压 50～200 小于6.4
文丘里喷咀 LGL 角接取压 65～500 小于2.5
文丘里管 LGW 特殊取压 50～1200 小于2.5
双文丘里管 LGW-S 特殊取压 小于1000 小于0.6
小管径孔板 LGX 角接取压 12～40 小于6.4 K07（兰化）
LGX-F 法兰取压 12～40 小于6.4 企业标准
高压透镜垫 LGT 角接取压 50～150 小于32 流量测量手册
圆缺孔板 LGQ 角接（环室取压） 100～400 小于1.6
LGQ-Z 角接（钻孔取压） 400～1000 小于1.6
LGQ-F 法兰取压 100～350 小于6.4
双重孔板 LGS 角接取压 100～400 小于6.4
偏心孔板 LGN 角接取压 100～1000 小于6.4
限流孔板 LG-XL 　 10～300 小于6.4 企业标准
锥形入口孔板 LGR 角接取压 25～1000 小于10 GB2624
机翼测风装置 LJY 特殊取压 少于1000 小于0.6
