矿用带式输送机保护控制装置 带式输送机装置 矿用装置  的详细介绍

一、 用途
本装置适用于有爆炸性气体和煤矿井下、露天煤矿、选煤厂、洗煤厂、水泥厂、电厂、化工厂、轮船码头等工作场所，用来对带式输送机进行综合保护及控制。
二、 性能特征
2.1具有打滑、堆煤、超温、跑偏、烟雾、撕带、急停、张紧力等保护功能；
2.2多台输送机间的联锁集中控制功能；
2.3具有语言预警及语言事故报警功能，语言报警既能报出故障性质有能报出出现故障的皮带几号；
2.4配接开停传感器可实现有煤开车无煤停车功能；
2.5打点信号及对讲功能；
2.6系统运行状态显示功能；
2.7急停动作报号功能；
2.8B型主机除上述功能外还具有：
1）双电机及张紧电机起、停得控制功能；
2）速度传感器的投入时间从几秒至几十秒间可调，以便于和各种软启动配接使用；
3）采用微电脑芯片作核心控制器件，用液晶显示器作为显示器件，实现汉显功能；
4）温度、速度、张紧力的显示功能。
三、技术参数
3.1额定输入电压：AC127V或AC/36V
3.2主机额定工作电流：AC0.15A/0.5A
3.3本安输出了zui大电流;1.1A;
3.4本安输出zui高开路电压：12V
3.5传输电缆长度≦1000m，分布电容<0.1ΜF/Km,分布电感<0.1mH/Km；
3.6传输器输入信号：
1）开关量电平信号，高电平≧3V 低电平≦0.5V
2）无源接点信号；
3）模拟量信号：0~5V；
3.7非本安继电器输出接点容量：AC127V 0.5A。

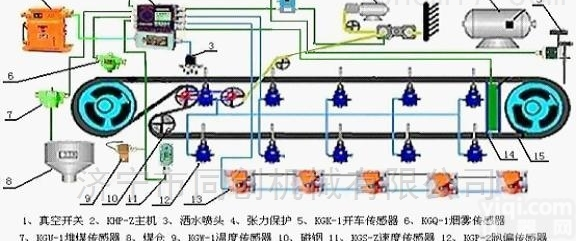

四、装置组成
产品名称产品型号防爆合格证煤安标志证号防爆型式

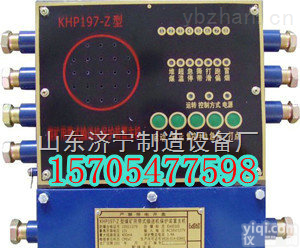

综合保护控制装置主机KHP183-Z1092839MFF100003Exibl
跑偏传感器GEJ301094289MFB100016Exibl
煤位传感器GUJ301094291MFB100015Exibl
速度传感器GSH41094295MFB100017Exibl
温度传感器GWD1001094293MFB100018Exibl
烟雾传感器G0.132009276MFB100013Exibl
撕裂传感器GVD201094292MFB100014Exibl
张力传感器GAD100（A）10641471MFB070013Exibl
矿用本安型双向急停开关KHJ0.5/121094294MAD100046Exibl
超温自动洒水装置
（矿用防爆电磁阀）DFB10/127205256020057650Exibl
