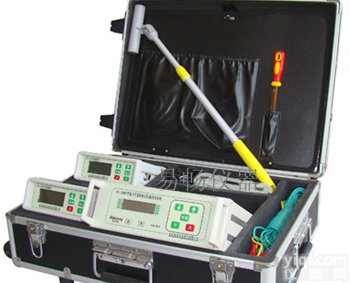

MK53-SL-5808 埋地管道防腐层探测检漏仪 抗干扰防腐层探测检漏装置

埋地管道防腐层探测检漏仪 抗干扰防腐层探测检漏装置   的详细介绍

优点：体积小，重量轻，抗干扰，操作简单方便。

【功能及用途】
该仪器能在不挖开覆土的情况下，方便而精确地查出埋地管线的位置、走向、深度、防腐层破损点的精确位置，漏点大小。
它是目前国内体积zui小，质量zui轻的地下管道防腐层探测检漏仪。


【特点】
●仪器采用平面化设计，键盘操作，提高了野外使用的可靠性；
●体积小，重量轻，操作方便；
●采用全新数字滤波技术；
●仪器具有极大值和极小值两种探测方式，发射机电池电压不足及关机前，自动向接收机发出提示信号，关机时的数值自动保存。
●仪器自动测出管道的对地电阻，输出信号调制报警信号，使仪器抗干扰性进一步加强。发射机输出功率随着检测距离增加而自动调节，检测完毕发射机自动关机，节电效果显著。
●发射机电源内置，采用大容量锂电池供电，大大减轻了重量。


【主要技术指标】
（一）发射机的技术参数：
● 输出功率：0.5-25W，自动调节
● 发射信号方式：低频调制信号
● 输出阻抗匹配：5-500Ω，自动匹配
● 发射距离：0.03-5Km，可逐渐向5Km外移动
● 工作电源：14.8V锂电池
● 工作温度：－20℃～ +50℃
● 重量：3.0Kg（含电池）

● 外形尺寸：274×225×98mm
（二）探管仪的技术参数：
● 位置偏差：≤6cm；
● 测深范围：≤8m；
● 工作电源：7.4V锂电池；
● 工作温度：－20℃ ～ +50℃
● 重量：0.6Kg（含电池）
● 外形尺寸：165×90×68mm

（三）检测仪的技术参数：
● 检漏精度：≥0.25mm2
● 工作电源：7.4V锂电池；
● 工作温度：-20℃ ～ +50℃
● 重量：0.6Kg（含电池）


【检测原理及方法】
● 探管、测向、测深的原理
● 发射机向地下管道发送特定的电磁波信号，通过探测地下管道的磁场来确定其位置、走向和深度。
● 检漏原理：发射机向地下管道发送特定的电磁波信号，在地下管道防腐层破损点处与大地形成回路，并向地面辐射，在破损点正上方辐射信号zui强，根据这一原理找出管道防腐层的破损点。
● 检漏方法：我们采用的是"人体电容"法。它是用人体做检测仪的感应元件沿管道走向检测，当检测员走到漏点附近时，检测仪开始有反应，当走到漏点正上方时，喇叭中的声音zui响，数值显示zui大，从而准确找到漏蚀点。
