HG38-TRM-2D-5 可再生能源建筑应用测评系统 质检部门可再生能源建筑应用测评系统

可再生能源建筑应用测评系统 质检部门可再生能源建筑应用测评系统  的详细介绍

根据国家建筑节能检测要求，需对应用可再生能源的建筑进行能效测评，我公司结合国内外的测评标准推出符合建设部门要求的测评检测装置------TRM-2D型可再生能源建筑应用测评系统，其采用智能化控制技术，检测精度高，实现无人测试，提高工作效率，连接微机自动生成能效测评报告，保证建筑工程的设计指标及施工质量验收标准，同时该产品还可以对当地的太阳能资源进行监测，为设计太阳能系统工程提供数据，因此是质检部门、生产厂家、科研单位必备检测工具。


一、测评项目范围：

系统按照可再生能源建筑应用示范项目测评导则要求检测：
一．太阳能热利用系统测评标准
1．太阳能热水系统
2．太阳能供热采暖系统
3．太阳能供热制冷系统
4．太阳能光伏系统
二．地源热泵系统测评标准


二、产品运行环境

1．环境温度 -40℃～60℃
2．相对湿度 ≤90%
3．适用电源 220V（±10%），50Hz（±2%）,或无电源地区（内配充电电池DC12V）


三、测评内容

按照可再生能源建筑应用示范项目测评导则要求进行测试


四、测试条件

1. 太阳能建筑应用光热系统所采用的太阳能集热器、太阳能热水器等关键设备应具有相应的*全性能合格的检测报告，符合国家相关产品标准的要求；
2. 系统应按原设计要求安装调试合格，并至少正常运行3天，方可以进行测试；
3. 所有示范项目必须按照测试的要求预留相关仪器的测试位置和条件，其用水量、水温等参数必须按照设计要求的条件下进行测试；
4. 太阳能热水系统试验期间环境平均温度：8℃≤ta≤39℃；
5. 环境空气的平均流动速率不大于4m/s；
6.至少应有4天试验结果具有的太阳辐照量分布在下列四段：J1＜8MJ/㎡•日；8MJ/㎡•日≤J2＜13MJ/㎡•日；13MJ/㎡•日≤J3＜18MJ/㎡•日；18MJ/㎡•日≤J4。


五、测试系统技术指标

太阳辐射表
（符合国标GB/T19565）
A.通道数:2通道总辐射，测量（水平面与倾斜面）的太阳能量，同时可以相互校准
B.测量范围:0～2000W/m2
C.测量精度:小于5%
D.显示分辨率:1 W/m2
E.显示内容:瞬时值，小时累计量，日累计量等
F.灵敏度：7-14mV / （ kW·m2 ）
G.反应时间：≤30s（99 %响应）
H.年稳定度：≤±2 %
I.余弦响应：≤±7 % 高度角 10º
J.线性： ≤±2 %
K.光谱范围：0.3-3.0 μm
L.温度系数：≤± 2 % （-10～40℃）

水箱温度
A.通道数:6路 B.测量范围:-10～100℃ C.测量精度:±0.2℃
D.显示分辨率：0.1℃,不锈钢封装,￠4*40mm,全密封,防水，管路安装结构

环境温度
A.通道数:1路 B.测量范围:-40～70℃ C.测量精度:±0.2℃
D.显示分辨率：0.1℃,不锈钢封装,￠4*40mm,全密封,防腐,放水，带防辐射罩

环境湿度
A.通道数:1路 B.测量范围:0～100% C.测量精度:±2%RH D.分 辨 率:0.1%RH

水流量
（涡轮或超声波流量计）
A.通道数:2路 　　　　 B.测量范围:0.2～2（立方米/小时）
C.耐水温：0--100度　　　　D.测量精度: ＜0.5%

环境风速
A.通道数:1路 B.测量范围:0～70米/秒 C.测量精度:±0.3米/秒

电功率
交流电压：220V—380V，电流：0—30A，频率：50Hz；准确度等级：3.0级；
功率：0—6000瓦，频率变化允许范围：±10%fn，电压变化允许范围：±10%Un



可再生能源建筑应用测评检测仪
A．采用高性能微处理器为主控CPU，大容量数据存储器，可连续存储数据4000条以上，数据采样率高于0.5秒/通道，工业控制标准设计，便携式防震结构，大屏幕液晶显示屏，轻触薄膜按键，操作简单，适合在恶劣工业环境使用，具有停电保护功能，当交流电停电后，由充电电池供电，可维持24小时以上。
B.外观尺寸：金属外壳350×150×300（mm）。
C.数据存储容量：4000条数据。
D.数据存储内容：时间（真太阳时间），太阳辐射（瞬时功率，日累计量），温度（环境温度，水温，集热器温度），风速，流量,辅助加热电功率等信息。
E.显示内容：时间（真太阳时间），太阳辐射（瞬时功率，日累计量），温度（环境温度，水温，集热器温度），风速，流量，辅助加热电功率等信息。
标准RS232接口与管理微机有线连接（增加驱动器通讯距离达200米），实时传送采集数据，并可下载数据存入微机

可再生能源建筑应用测评系统管理软件
此软件按照可再生能源建筑应用示范项目测评导则要求检测：满足以下标准
一．太阳能热利用系统测评标准
1．太阳能热水系统
2．太阳能供热采暖系统
3．太阳能供热制冷系统
4．太阳能光伏系统
二．地源热泵系统测评标准
自动打印检测报告，在windows2000以上环境即可运行，实时显示各路数据，检测数据自动存储（存储时间可以设定），自动绘制测评曲线图，与打印机相连自动打印，数据存储格式为EXCEL标准格式,可供其它软件调用。

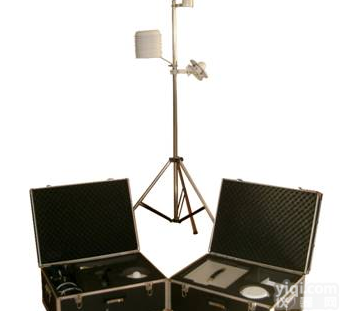

系统结构
所有检测仪表放入二台箱内，一台不锈钢便携支架（高:2.5米,重量:5公斤）可在现场安装测量。

测评指导书
按照（可再生能源建筑应用示范项目测评导则）实验



六．太阳能热水系统测评管理软件报表格式：

表4-1 ××示范项目的测评内容

序号
大类
子项目
具体内容
备注

1
形式检查
系统检查
1、检查系统的外观质量；
2、检查系统的关键部件；
3、检查系统的安全性能。


2
实施量检查
1、检查太阳能光热系统的运行方式、集热器类型、集热面积、储水箱容量、辅助热源类型、辅助热源容量、循环管路类型、控制系统、辅助材料（保温材料、阀门、仪器仪表）等

3
运行情况检查
1、检查系统的运行调试记录；
2、检查系统实际工作状态下的控制系统动作、各种仪表的显示。

4
系统
性能
检测
集热系统得热量


5
系统常规热源耗能量

6
贮热水箱热损系数

7
集热系统效率

8
太阳能保证率

9
能效评估
全年加权太阳能保证率


10
全年加权常规能源替代量

11
环境效益
二氧化碳减排量（吨/年）；
二氧化硫减排量（吨/年）。

12
经济效益
年节约费用（元/年）；
静态投资回收年限。

13
示范推广性评价
