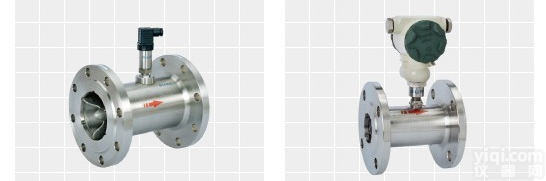

HG22-LW系列 液体涡轮流量计 液体涡轮流量仪

液体涡轮流量计 液体涡轮流量仪  的详细介绍

一、 主要技术参数
3.1流量计规格、基本参数和性能指标（见表一）
3.2传感器精度为±0.5%；±1%
3.3使用条件：
a、环境温度：-20℃～+50℃
b、介质温度：0℃～+120℃
c、相对湿度：5%～95%
3.4电气性能指标：
a、现场显示型（内置锂电池）内电源供电，2节3V锂电池并联，电池电压在2.7—3V时均可正常工作。当电压低于2.7V时出现欠压指示，隔爆型。
b、脉冲输出型：外电源供电+12VDC或+24VDC，远传和计算机采集卡接口，远传距离250m，普通型和防爆型。
c、4-20mA输出型：外电源供电+24VDC（两线制）远传和计算机采集卡接口，远传距离500m，防爆型。
d、分体远传显示型：外电源供电～220VAC，智能显示仪远传到仪表柜。
e、分体远传显示型（带4-20mA）输出，外电源供电～220VAC，智能显示仪远传到仪表柜，并带有4-20mA输出和计算机连接。


技术参数：附表一
型号正常流量范围m3/h下限扩大范围m3/h工作压力MPaG型工作压力MPaZ型工作压力MPaD型工作压力MPa公称通径MM
HG22-LW—40.04-0.256.42.54
HG22-LW—60.1-0.66.42.56
HG22-LW—100.2-1.225252.510
HG22-LW—150.7-60.6-632326.42.515
HG22-LW—200.7-80.6-825256.42.520
HG22-LW—251.2-101-1050　25506.42.525
HG22-LW—402.5-202-2050　25506.42.540
HG22-LW—505-404-4050　2.5506.42.550
HG22-LW—657-707-702.56.42.565
HG22-LW—8012-10010-10032　2.5326.42.580
LHG22-W—10025-20020-20032　2.56.42.5100
HG22-LW—12530-30030-3002.52.5125
HG22-LW—15050-40040-4002.5　1.66.42.5150
HG22-LW—200100-80080-8002.5　1.6　6.42.5200
HG22-LW—250150-1200120-12002.5　1.66.42.5150
HG22-LW—300300-2500250-25001.66.42.5300
