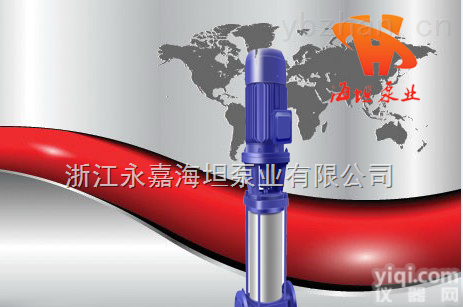

GDL系列 立式多级管道泵

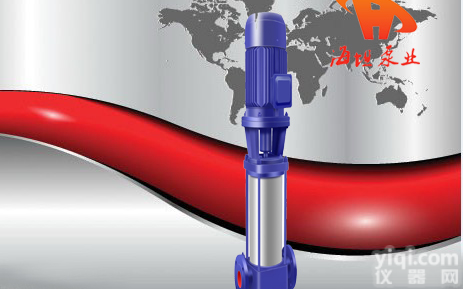

GDL系列立式多级管道泵

品Pai：亨伦
口径范围： φ25-φ150
流量范围： 2-160（m3/h）
扬程范围： 24-200（m）
电机功率： 1.1-90kw
电机转速： 2900r/min
温度范围： -15-+120℃
工作压力： ≤2.5Mpa

产品概述：
GDL系列立式多级泵是泵型，具有节能、占地面积小、安装方便、性能稳定等特点。外套用1Cr18Ni9Ti优质不锈钢，轴封用耐磨机械密封，无泄漏，使用寿命长。以水力平衡解决轴向力，因而泵运转平稳，低噪音，安装条件优于DL型泵，可以简便安装于任一段水平管路中间。完全能满足高层建筑、深井矿等的给排水及消防设施需要，是广大行业冷热水或一般介质、理化性质类似水等液体输送的zui佳泵型。使用温度：≤120℃，压力：≤1.6Mpa（16kg/cm2）


GDL型立式多级管道离心泵是我司在国外优秀泵型之基础上结合用户的使用要求及消防有关标准，并根据JB/TQ6435-92标准设计制造的新一代产品。水泵吸入、排出口位于同一直线上。转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。轴封采用机械密封，用平衡室的压力水进行润滑和冷却。是各大行业冷热水或物理化学性质类似于水等液体输送的zui佳泵型。本司多级泵全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

产品特点：
1、水力模型先进：效率高，性能范围广。
2、安装、维修方便：管道式安装、进出口能象阀门一样安装在管道的任何位置及任何方向，安装维修极为方便。
3、外形美观：采用优质不锈钢外套，外形美观。
4、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。
5、独特部件、降低噪音：独特的水力部件设计，良好的过流性能，zui大地减少流动噪音。
6、立式结构，占地面积小。

工作条件
a） 本型泵 可输送清水或物理化学性质类似于清水的液体；
b） 温度范围：-15℃~+120℃；
c） 工作压力：zui大压力2.5MPa，即系统压力=入口压力+闭阀工作时压力<2.5MPa；
d） 周围环境的温度应低于40℃，相对湿度不超过95%；
e） 输送含腐蚀性介质及热液体时，请于订货时提出，以便采用特殊材质满足使用要求。

适用范围：
广泛应用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。
GDL型立式多级管道离心泵适用于高压运行系统中输送清水或物理化学性质的液体，如高层建筑给水、锅炉给水、消防系统等输送或管道增压之用。
GDLF型不锈钢立式多级管道离心泵采用整体不锈钢（ZG1Cr18Ni9Ti）材质制造，适用于化工、食品、酿造、制药、纺织等行业。根据用户的要求可定制不锈钢306或316L材质。

型号定义：
例如：25GDL（S）2-12×3F
25：泵进出口直径（mm）
GDL：立式多级管道离心泵
（S）：下吸上吐式
2：泵设计流量（m3/h）
12：泵设计点单级扬程（m）
3：级数
F：材质为不锈钢

性能参数：

......更多产品型号咨询。
