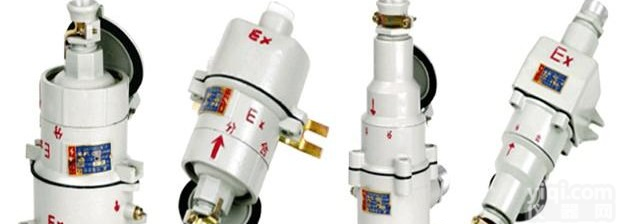

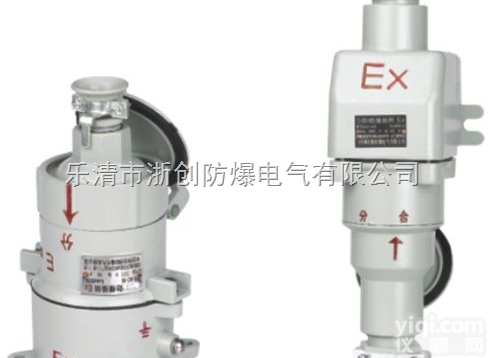

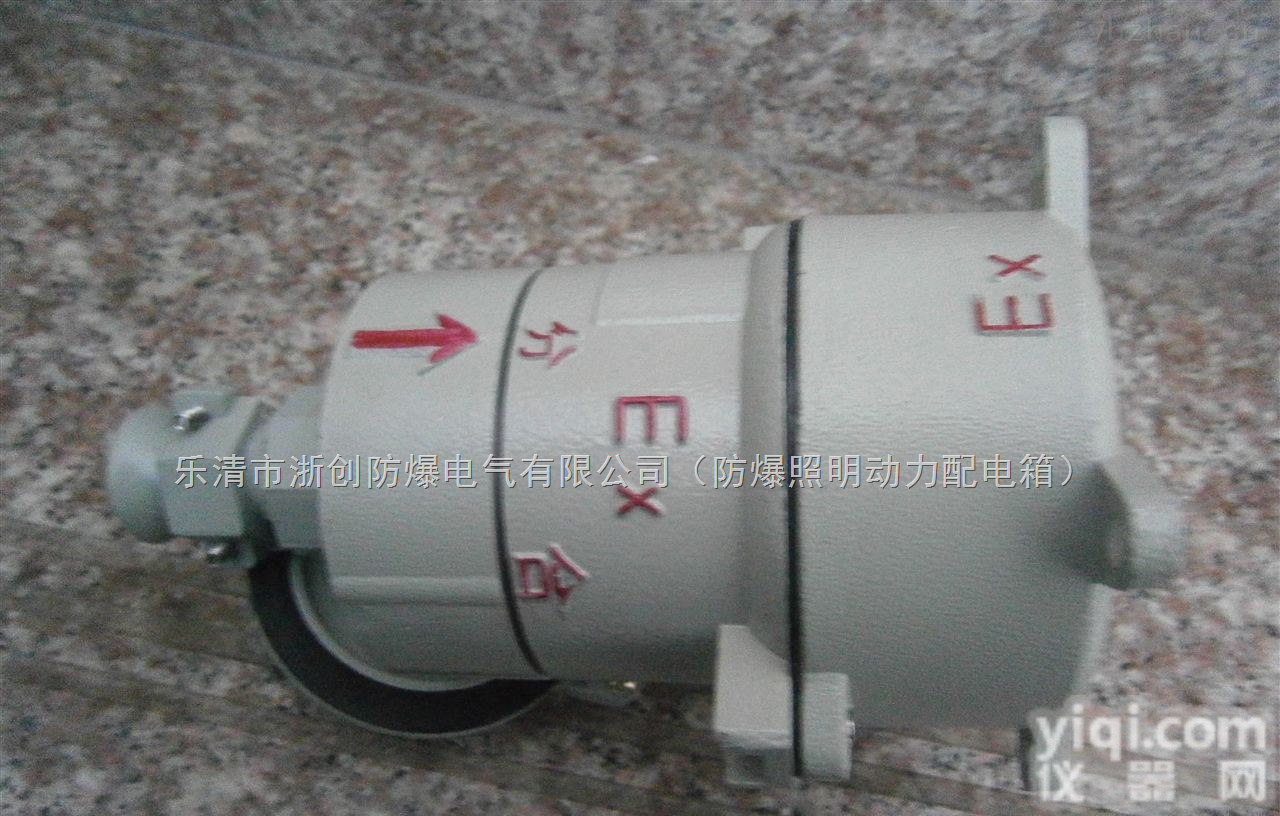

AC 防爆插销AC32防爆插销

防爆插销AC32防爆插销

产品用途

     AC系列防爆插销防爆性能完全符合GB38326-2000，IEC60079标准要注，适用于IIB、IIC级T6组及以下级别的爆炸性气体混合物（1区和2区）场所。在交流50Hz、电压380V、额定电流16-32A的电路中，作为连接照明及小型电动手持工具这类电源用。

防爆插销AC32防爆插销

技术参数

1、防爆等级：ExdIIBT6、ExdIICT6
    2、防护等级：IP54、IP65
    3、防腐等级：WF1
    4、额定电压：AC200V/380V
    5、额定电流：16A，32A
    6、级数规格：IP+N,3P+N
    7、进线螺纹：G3/4″，G1  1/4″

结构概述

     适用于额定电压380V以下，额定电流6-16A的线路中，作为连接手持工具及照明灯电源，铸铝合金外壳，表面喷塑。插座上带有分、合防护盖，严禁带电开盖标志。插头的接地触头比主触头长，使主触头未接通前先将地线接通，在拔脱插头时，zui后分断接地线，以保证安全，插销与开关制成连锁结构，当插头插入后，插头上的转套向右旋转至一定角度，插座内的即闭合，同时插销不能拔脱。反之，将转套向左旋转一定角度，则开关分断，然后才能拔掉插头，插座上设有防护盖，在插头拔脱后，防护盖将插座遮蔽，以免外物侵入，防爆插销钢管或电缆布线，电缆布线须配电缆夹紧密封接头。

五、安装、使用、维护

1、安装前应检查产品铭Pai上的我数据是否符合使用条件

2、无论何种接线，均须将引入装置的密封圈压紧，以保证密封性能。

3、使用时接地

4、在安装维修时应确保接线腔内电气间隙、爬电距离应符合标准要求

5、维修时断开电源后开盖

6所有密封圈、垫在使用维修时若发现其老化应及时更换，以确保其防爆性能。
