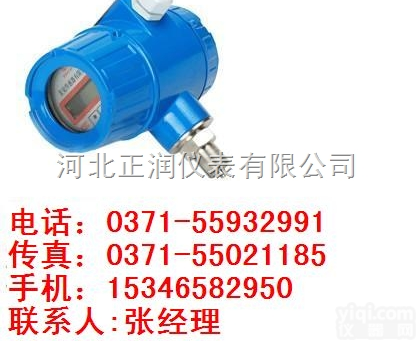

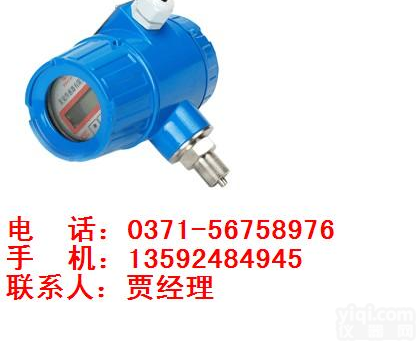

MPM482 现货麦克MPM482压力变送器，折扣价MPM482压力变送器

产品信息



产品采用经过计算机自动测试并用激光调阻工艺进行了宽温度范围的零点和灵敏度补偿的带不锈钢隔离膜片的OEM压阻式传感器作为信号测量元件，传感器信号经过信号处理电路后转换为标准信号输出，产品经过了长期老化及稳定性考核等工艺严格筛选，性能稳定可靠。该产品为两线制4～20mADC现场数字显示型压力变送器，应用于工作环境比较恶劣、同时要求能现场显示被测压力的场合，适用于石油、化工、冶金、电力等工业过程的压力测量。
产品特点
• 位LCD现场显示，同时输出4～20mADC信号；
•零点可迁移，量程可调节；
•具有反向极性保护，瞬间过电流过电压和抗干扰保护措施；
•与介质接触部分为不锈钢，接口形式多样；
•电子壳体为铝合金材料，外壳防护等级为IP65；
•防爆型产品符合GB3836.4标准的ExiaⅡCT6要求，取得了防爆合格证书；
•船用型产品符合CCS《钢质海船入级规范》（2006）的要求，获得了船用型式认可证书。



量程编码及测量范围



量程编码
0A
02
03
07
08
09
10
12
13
14
15
17
18
19
20
单位
kPa
MPa
测量范围
0-10
～
0-35
0-20
～
0-70
0-30
～
0-100
0-60
～
0-200
0-100
～
0-350
0-200
～
0-700
0-0.3
～
0-1.0
0-0.6
～
0-2.0
0-1.0
～
0-3.5
0-2.0
～
0-7.0
0-3.0
～
0-10.0
0-6.0
～
0-20.0
0-10.0
～
0-35.0
0-20.0
～
0-70.0
0-30.0
～
0-100.0
上限值
35
70
100
200
350
700
1.0
2.0
3.5
7.0
10.0
20.0
35.0
70.0
100.0
过范围
100
100
150
300
500
1000
1.5
3.0
5.0
10.0
15.0
30.0
50.0
100.0
110.0


技术参数



供电电源
20～40VDC
输出信号
4～20mADC（两线制）
基本误差

zui小值
典型值
zui大值
单位
非线性
0A～03编码

0.25
0.5
zui大量程的±%
07～20编码
0.1
0.25
0.5
zui大量程的±%
迟滞
0A～03编码

0.15
0.25
zui大量程的±%
07～20编码
0.05
0.1
0.15
zui大量程的±%
重复性
0A～03编码

0.25
0.5
zui大量程的±%
07～20编码
0.05
0.15
0.25
zui大量程的±%
温度影响
0A～03编码
0.5
1
2
zui大量程的±%，参比25℃
07～20编码
0.3
0.5
1
zui大量程的±%，参比25℃
过范围
0A～03编码
0.5
zui大量程的±%
07～20编码
0.3
zui大量程的±%
电源影响
0.1
zui大量程的±%20～40VDC
负载影响
0.1
zui大量程的±%
稳定性
0.3
zui大量程的±%/年


结构材料
传感器壳体：不锈钢1Cr18Ni9Ti        电子壳体：铝合金
传感器膜片：不锈钢316L（标准型）    传感器密封橡胶圈：氟橡胶
环境条件




单位
参比条件
额定条件
运输条件
贮存条件
环境温度
℃
25±2
-10～60
-40～100
-40～120
介质温度
℃
25±2
-30～80


相对湿度
%
60～70
0～100
0～100
≤85
大气压力
kPa
86～106



振动频率
Hz

1～300


加 速 度
×9.81ms-2
≤0.1
≤3


振幅
mm

≤0.13


冲击
×9.81ms-2


10



　　　　负载特性                           　　　　　　　迁移特性                       　　　　　　　　　　　   调校位置
外形结构
电气连接
本安防爆型产品的电气连接示意图：



变送器防爆参数
安全栅输出防爆参数
Ui≤28VDC
Ii≤93mADC
Li≈0mH
Ci≈0.042uF
Pi≤0.65W
Uo≤28VDC
Io≤93mADC
Po≤0.65W












选型指南



MPM482
型LCD数字显示压力变送器

代号
测量范围
X[0～X]
kPa或MPa
0A[0～10…35]kPa
13[0～1.0…3.5]MPa
02[0～20…70]kPa
14[0～2.0…7.0]MPa
03[0～30…100]kPa
15[0～3.0…10.0]MPa
07[0～60…200]kPa
17[0～6.0…20.0]MPa
08[0～100…350]kPa
18[0～10.0…35.0]MPa
09[0～200…700]kPa
19[0～20.0…70.0]MPa
10[0～0.3…1.0]MPa
20[0～30.0…100.0]MPa
12[0～0.6…2.0]MPa


代号
输出信号
E
4～20mADC

代号
结构材料
隔离膜片
接口
壳体
电子壳体
22
不锈钢316L
不锈钢
不锈钢
铝合金
25
钽
不锈钢
不锈钢
铝合金
35
钽
哈氏合金C
不锈钢
铝合金

代号
附加功能
P
齐平膜片型 0～70kPa…35MPa，G1/2外螺纹压力接口
i
本安防爆型ExiaⅡCT6
T
船用产品
C1
M20×1.5外螺纹压力接口，端面密封
C3
G1/2外螺纹压力接口
C5
M20×1.5外螺纹压力接口，水线密封
A
绝压型
S
密封表压型
G
表压型


MPM482
02[0～70]kPa
E
22
iC3G
完整的型号规格


选型提示
1、为确保产品稳定工作，建议选择测量范围时要考虑现场实际压力值和可能迁移的范围，zui大压力应在测量范围之内，同
     时由本公司在出厂前完成迁移。
2、产品安装于多雷地区时，订货时应注明“防雷”，同时建议用户在现场加装防雷击保护装置，并确保产   品及电源可靠
　  接地。
3、产品垂直安装于现场压力接口，显示屏水平正对观察者。
4、环境温度超过产品规定环境温度时，应采取现场防护措施，以防损坏液晶显示器。
5、需要零位压力为负压的变送器，请在订货中注明量程范围。
