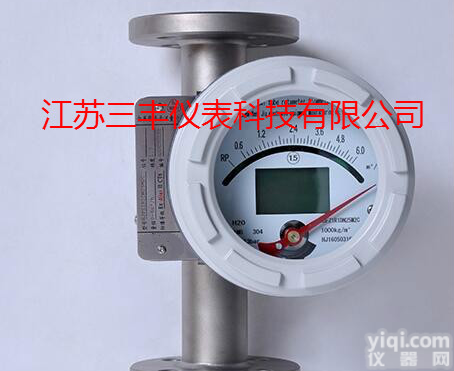

天津市SC-LZ金属浮子流量计

 概述：

测量原理：

本系列金属管转子流量计要由两大部分组成：传感器和指示 器。传感器主要由连接法兰、测量锥管、浮子和上下导向器组成；指示器主要由壳体、磁传动系统、刻度盘和电远传系统组成

在垂直的锥形测量管内，有一可上下移动的测量部件——浮子，当流体自下而上通过锥形管时，浮子受到流体的作用力，沿锥形管向上移动。当流体的流量增大时，浮子的位移量增大；反之，流 体的流量减少时，浮子的位移量变小。也就是说，流体流量的大小，决 定了浮子在测量管中的位置，从而决定了浮子和锥形管之间环形面积的大小。当流体的流量保持在一个恒定的流量Q时，浮子也处于一动 平衡状态，停留在锥形管中的一位置h，此时，浮子和锥形管之间的 环形面积保持恒定。浮子受到三个力的作用：浮子的重力G，浮子受到的浮力F，浮子受到流体的作用力P，这三个力达到平衡。根据流体 动力学的柏努力方程、力平衡原理和流体连续性定律，可以计算出此时通过环形面积的瞬时流体流量，所以，金属管浮子流量计是采用可 变面积测量流量的原理。

在浮子的内部，镶嵌一高性能*磁体，当浮子处于平衡位置时，在浮子周围形成一均匀而稳定的磁场。在锥形管的外面，安装一磁传感器，这样，就能将测量管内浮子的直线位移通过非接触形式传递到指示器中， 通过检测和处理后， zui终显示在指示器刻度盘上或输出相应的标准4～20mA电流信号。

功能特点：
◆　适用于小口径和低流速介质流量测量 　　　　　　　◆　工作可靠，维护量小，寿命长
◆　对于直管段要求不高 　　　　　　　　　　　　　　◆　较宽的量程比10:1
◆　双行液晶显示，现场瞬时/累积流量显示 　　　 　　◆　指示器上有键盘，操作设置方便
◆　全金属结构，适用高温、高压和强腐蚀性介质 　　　◆　非接触磁耦合传动
◆　可用于易燃、易爆危险场合 　　　　　　　　　　　◆　可选直流电源或电池供电方式
◆　带有数据恢复，数据备份及掉电保护功能 　　　　　◆　多参数标定功能
技术参数：

◆　流量计口径 　　DN15，DN25，DN50，DN80，DN100，DN150 （其它口径请与制造商协商）
◆　流量范围 　　　液体：1.0～150000l/h 　　气体：0.05～3000m3/h（流量范围详见11页流量表）
◆　量程比 　　　　10∶1，20∶1（特殊）
◆　精度 　　　　　1.5级，1.0级（特殊）
◆　压力等级 　　　DN15、DN25、DN50：4.0MPa（zui大20MPa）
DN80、DN100、DN150：1.6MPa （zui大：DN80：10MPa；DN100：6.4MPa；DN150：4.0MPa）
◆　介质温度 　　　标准：-30℃～+120℃，高温：120℃～350℃
◆　供电电源 　　　24VDC（12～36VDC）
◆　输出信号　　　 4～20mADC（二线制），可附加HART协议
◆　输出负载 　　　500Ω（24V供电时）
◆　环境温度 　　　就地型：-40℃～120℃ 　　　远传型：-30℃～60℃
◆　存储条件 　　　温度：-40℃～85℃ 　　　湿度：≤85%
◆　连接方式 　　　法兰连接，法兰标准：GB/T9119-2000，用户可指定 （其它连接方式可与制造商协商）
◆　电缆接口 　　　M20×1.5
◆　外壳防护 　　　IP65
◆　防爆标志 　　　本安型：ExiaIICT6，隔爆型：ExdIICT6
◆　压力损失 　　　详见流量表
◆　介质粘度 　　　DN15：η＜5mPa.s 　　DN25：η＜250mPa.s　 DN50～DN150：η＜300mPa.s
◆　接液材质 　　　R1：304，1Cr18Ni9Ti； 　　　　　Ro：316，0Cr18Ni12Mo2Ti；
RL：316L，00Cr17Ni14Mo2Ti； 　　Ti：钛合金； Rp：聚四氟乙烯内衬。

本产品由淮安三畅仪表有限公司提供，如需订购请注明ZG仪表网，如需转载请注明金属管转子流量计首页：www.jssanchang.com
