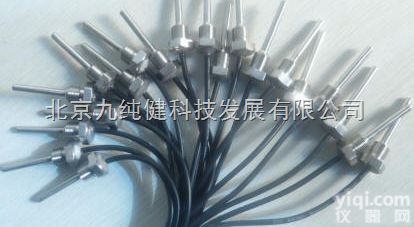

JCJ100TLB JCJ100TLB温度传感器

产品信息

JCJ100TLB温度传感器的测温探头部分由固定螺纹和测温保护管两部分构成。由于螺纹规格和测温管的长度和直径可有多种选择，所以JCJ100TLB螺纹固定温度传感器具有很强的适用性和灵活性。

JCJ100TLB螺纹固定温度传感器可广泛应用于环境温度，管道内气、液体、固体表面温度，具有压力情况的温度以及需要通过螺纹方式固定安装的温度测量。

技术参数

铂热电阻：Pt100、Pt500、Pt1000 zui大测温范围：（-200～400）℃

精度等级：A级±（0.15+0.002|t|）℃ B级±（0.30+0.005|t|）℃ 注：|t|为实测温度的JD值。

公称压力：可用于具有压力工况下温度测量，如有压力，请注明压力大小。

接线端子说明：

产品外形及结构图如下所示：

产品型号	产品外形图	产品外形结构图
JCJ100TLB		配套套管A 配套套管B 固定管箍配套螺母

JCJ100TLB	螺纹固定式温度传感器选型
铂热电阻类型	P口	0=Pt100 1=Pt1000 5=Pt500 6=Pt10　 9=指定
温度范围（℃）		T口	0=0～80 1=-50～100 2=-50～150 3=-50～200 4=-50～300 9=指定
传感器精度			口	A=A级 B=B级
保护管材质				C口	1=SUS321 4=SUS304 6=SUS316 9=指定
保护管直径				D口	5=5 6=6 8=8 12=12 9=指定（说明：温度250℃以上时，保护管直径≥10mm）
螺纹规格					M口	1=M8×1 2=M8×1.25 3=M10×1 4=M10×1.5 5=M12×1 6=M12×1.5 7=M16×1.5 9=其它螺纹规格指定
探头插深长度（mm）					G口	40=40 50=50 60=60 80=80 100=100 9= 指定
引线长度（mm）					L口	1=100 2=200 3=300 5=500 10=1000 30=3000 50=5000 9=指定
引出线采用线制						X口	2=两线制 3=三线制 4=四线制
引线材质							口	1=聚氯乙烯PVC（-20～80℃）分有屏蔽层和无屏蔽层两种 2=硅橡胶（-60～150℃）无屏蔽层 3=四氟绕包（-50～250℃）有屏蔽层 4=云母绕包（-80～500℃）无屏蔽层 9=指定
是否配屏蔽层								口	0=无屏蔽层（默认） 1=有屏蔽层
导线末端要求									口	0=无 1=镀锡 2=U型端子 3=针式端子 9=指定
特殊要求										Q口	0=无 1=配套管 9=指定
注意事项： 1、选用云母绕包线时，插深长度≥50mm，配其它线时，插深长度≥40mm，特殊情况定制。 2、选用云母绕包线时，螺纹部分直径≥16mm ，配其它线缆时，螺纹部分直径≥8mm ，特殊情况定制。

JCJ100TLB	螺纹固定式数字温度传感器选型
传感器类型	D	数字温度传感器DS18B20 （有关数字DS18B20介绍请见第4页相关内容）
温度范围（℃）		T口	0=－20～80 1=-55～125
保护管材质			C口	1=SUS321 4=SUS304 6=SUS316 9=指定
保护管直径			D口	6=6 8=8 12=12 9=指定
螺纹规格				M口	1=M10×1 2=M10×1.5 3=M12×1 4=M12×1.5 5=M16×1.5 9=指定
探头插深长度（mm）					G口	40=40 50=50　 60=60 80=80 100=100 150=150 9=指定
引线长度（mm）					L口	1=100 2=200 3=300 5=500 10=1000 30=3000 50=5000 9=指定
引线材质					口	1=聚氯乙烯PVC（-20～80℃） 2=硅橡胶（-60～150℃）无屏蔽层
是否配屏蔽层						口	0=无屏蔽层（默认） 1=有屏蔽层
导线末端要求							口	0=无 1=镀锡 2=U型端子 3=针式端子 9=指定
特殊要求								Q口	0=无 1=配套管 9=指定
