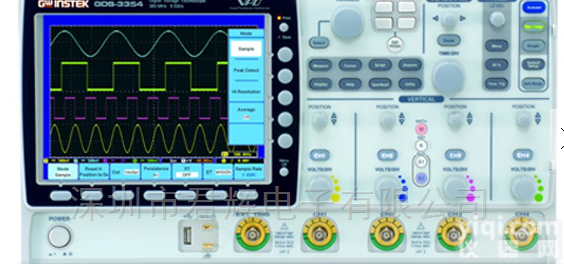

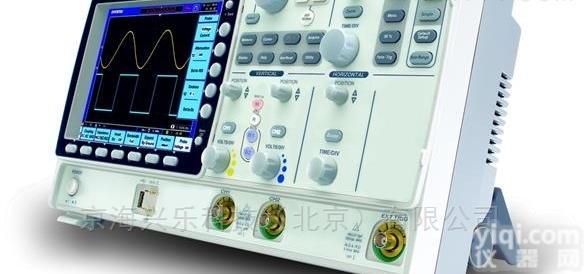

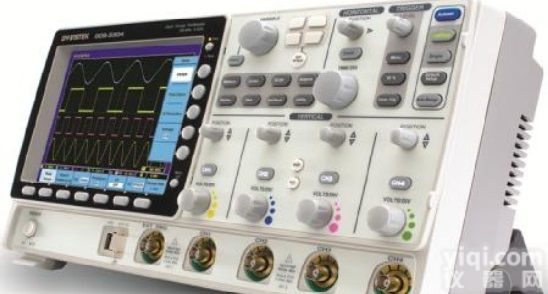

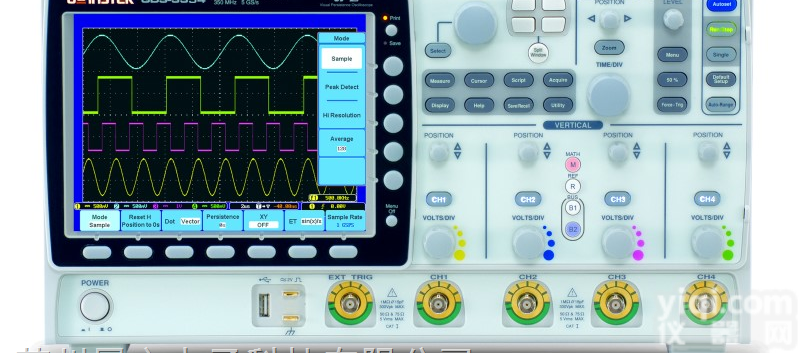

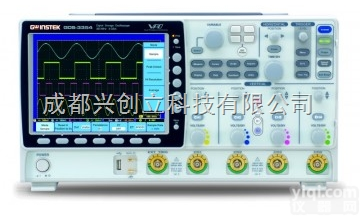

特点 - 全系列 频宽覆盖350MHz范围, 提供2/4输入通道,
- 双取样模式: 5GSa/s实时取样率及100GSa/s等效取样率
- 强大的VPO讯号处理技术，快速洞察异常讯号
- 8英吋800*600高分辨率大尺寸画面, 能更舒适的检视复杂讯号的细节
- 独特的分割窗口功能，能同时独立触发及独立显示四个信道的波形讯号
- 弹性的GW App应用软件平台, 软件扩充/ 升级更容易
- 可选择50Ω/75Ω/1MΩ三种不同的输入阻抗
- 可选配功率量测软件以进行电源质量测试与分析
- 可选配串行总线的触发、译码功能.软件可支持I2C, SPI以及UART
产品规格 | 规格 | GDS- 3152 | GDS- 3154 | GDS- 3252 | GDS -3254 | GDS- 3352 | GDS- 3354 | GDS- 3502 | GDS- 3504 | | 垂直系统 | | | | 输入通道 | 2Ch+EXT | 4Ch+EXT | 2Ch+EXT | 4Ch+EXT | 2Ch+EXT | 4Ch+EXT | 2Ch+EXT | 4Ch+EXT | | 频宽 | DC~150MHz（-3dB） | DC~250MHz（-3dB） | DC~350MHz（-3dB） | DC~500MHz（-3dB） | | 上升时间 | 2.3ns | 1.4ns | 1ns | 700ps | | 垂直分辨率 | 8 bit | | 垂直分辨率（1MΩ） | 2mV ~ 5V/div | | 垂直分辨率 50/75Ω | 2mV ~ 1V/div | | 输入耦合 | AC, DC, GND | | 输入的阻抗 | 1MΩ / / 15pF | | 直流增益精确度 | ±（3%X |Reading| + 0.1div+ 1mV） | | 极性 | 正向,反向 | | zui大输入阻抗 （1MΩ） | 300V （DC+AC peak）, CAT I | | zui大输入电压 （75/ 50Ω） | 5 Vrms，CAT I | | 偏移范围 | 2mV/div ~ 100mV/div： ±0.5V;200mV/div ~ 5V/div： ±25V | | 频宽限制 | 20 MHz | 20/100MHz | 20/100/200MHz | 20/100/200/350MHz | | 波形信号处理 | 加、 减、 乘、 除、 FFT、 FFTrms | | 触发系统 | | 来源 | 双通道： CH1, CH2, Line, Ext ; 四通道: CH1, CH2, CH3, CH4, Line, Ext | | 触发模式 | 自动模式 （提供滚动模式可测量100 ms/div或更慢的讯号）、 一般模式、 单次模式 | | 触发类型 | 边缘，脉波宽度，视频，矮波，上升和下降、 事件延迟，（1 ~ 65, 535 events） ，时间延迟（10nS~10S） I2C, SPI, UART（选购） | | 触发延迟范围 | 10ns ~ 10 S | | 耦合选项 | AC, DC, LF rej, HF rej, Noise rej | | 灵敏度 | DC~50MHz approx. 1div or 1.0mV | | 50MHz~150MHz approx. 1.5div or 15mV | | 150MHz~350MHz approx. 2div or 20mV | | 外部触发 | | 范围 | ±15V | | 灵敏度 | DC ~ 150 MHz pprox.100mV ;150 MHz ~ 250 MHz 约 150mV;250 MHz ~ 350 MHz 约 150mV | | 350 MHz ~ 500 MHz 约 200mV | | 输入阻抗 | 1MΩ±3%，~ 16pF | | 水平系统 | | 范围 | 1ns/div~100s/div （1-2-5 increments ;GDS-3502/3504: 1-2.5-5 increments）; ROLL: 100ms/div~100s/div | | 前置触发 | zui大每格 10div | | 后置触发 | 1000div | | 精确度 | 精确度± 20 ppm , ≧1 ms 时间间隔 | | 信号撷取系统 | | 实时取样速率 | 2.5GSa /s | 5GSa/s | 2.5GSa/s | 5GSa/s | 5GSa/s | 5GSa/s | 4GSa/s | 4GSa/s | | 等效取样率 | zui高100GSa/s | | 记录长度 | 25 k 点 | | 撷取模式 | 一般，平均，峰值侦测，高分辨率，单次 | | | 一般： 撷取的样本值 | | | 平均： 从2到 256 波形平均 | | | 峰值检测：以2ns的 窄频扫描速度撷取突波 | | | 高分辨率： 实时波匣形平均可减少随机噪声并增加垂直分辨率 | | X-Y 模式 | | X 轴输入 | 通道 1 ；通道 3 | | Y 轴输入 | 通道 2 ； 通道4 | | 相位移 | 100 kHz时 ± 3 ° | | 光标和测量系统 | | 游标 | 可撷取振幅参数、 时间参数并可限定范围 | | 自动测量 | 28组：Vpp, Vamp, Vavg, Vrms, Vhi, Vlo, Vmax, Vmin, Rise Preshoot/ Overshoot, Fall Preshoot/Overshoot, Freq, Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle, Phase, 以及8种延迟量测功能 （FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF） | | 游标测量 | 电压差（?V） 时间差（?T） | | 自动计数 | 6位数计频器，范围从 2 Hz到额定频率 | | 功率测量（选配） | | 电源质量量测 | VRMS, V Crest Factor, Frequency, IRMS, I Crest Factor，实功率、 视在功率、 虚功率、 功率因素、 相角。 | | 谐波量测 | Freq, Mag, Mag rms, Phase, THD-F, THD-R, RMS | | 涟波量测 | Vripple Iripple | | 涌浪电流 | *高峰，第二个高峰 | | 控制板功能 | | Autoset | 单按钮、 自动安装程序，所有的垂直、 水平的管道和触发系统，撤销 autoset | | 自动范围 | 允许使用者从测试点快速移动，而无需重置为每个测试点的示波器测试点 | | 保存设置 | 20组 | | 保存波形 | 24 组 | | 显示系统 | | TFT 液晶屏 | 8"TFT 液晶屏 SVGA 彩色显示器 （LED 背光） | | 显示分辨率 | 垂直 800 ×水平 600 （SVGA） | | 插值 | Sin（x）/x and equivalent time sampling | | 波形显示 | 点，向量，变数的持久性，无穷的持久性 | | 显示网格 | 8 x 10 divisions | | 显示亮度 | 可调 | | 界面 | | Rs-232 C 埠 | DB-9port | | USB 埠 | 2 set USB 2.0 高速主机端口 ；1set USB 2.0 高速设备埠 | | 以太网 | RJ-45 port, 10/100Mbps | | VGAVideoPort | DB-15port, SVGA monitor output | | 线路输出 | 3.5mm 立体声输出接口/ Go/NoGo 音讯报警输出 | | GPIB（Optional） | USB GPIB 接口转换器 | | Go/NoGo BNC | zui大的 5V /10mA TTL 开路输出 | | Kensington样式锁 | 后面板安全锁插槽连接到标准的Kensington样式锁 | | 电源 | | 电压范围 | AC 100V ～ 240V，48 Hz ~ 63 Hz，自动选择 | | 其它 | | 多语言菜单 | 可用 | | 在线说明 | 可用 | | 时钟 | 时间和数据，提供用于保存数据的数据/时间 | | 尺寸和重量 | 400（W） x 200（H） x 130（D），大约 4 公斤。 | | |
