UQK 浮球液位计，液位计厂家

    防腐型浮球液位计对强腐蚀性介质有极好的抗腐蚀性能，防爆型浮球液位计可应用于易爆的场合（隔爆型，防爆标志：EXdⅡBT4）。

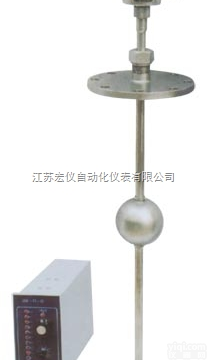

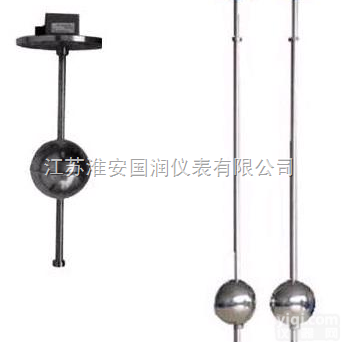

   MG-UQK-71系列浮球液位计由传感器和显示表两部分组成。

型号

技术参数

1、产品执行标准：Q/320621EXE01-2001

2、测量范围

   S型： ≤2m

   GX型： ≤1.5m

   G（B）型、F（B）型：≤12m

3、工作条件

   介质温度：

   S型 -5 ～ +45℃

   G型、F型 -40 ～ +80~C（高+120℃）

 GB型、FB型 -40 ～ +80~C（高+120℃）

4、工作环境温度：

 S型 -5 ～ +45℃

 G型、F型 -10 ～ +45℃

 B型 　　 -10 ～ +45℃

5、工作压力：

 G型 0.6Mpa

 F型 0.25Mpa

 S型 常压

6、被测介质比重： >0.7

7、被测介质粘度： <1.25st

8、防爆性能

   防爆类型： 隔爆型（只有GB、FB）

   防爆标志： dIIBT4

结构原理

   MG-UQK-71-2传感器中装有三只干簧管分别为下限、上限、越限报警。SK-UQK-71-4有五只干簧管，比SK-UQK-71-2多两点液位显示。装有磁钢的浮球随液位上、下时使不同位置的干簧管动作，通过显示表内相应继电器的吸合将液位的正确位置指示出来。下限、上限显示表有继电器触点输出（相当于1 x 2开关）。上限越限时能发出声、光报警信号而无继电器触点输出。

   MG-UQK-71-10、SK-UQK-71-50传感器中装有若干只干簧管。当装有磁钢的浮球随液位上、下时，使不同位置的干簧管动作，从而使传感器输出的阻值发生变化，显示表则将这变化的阻值转换成面板—卜的发光二极管的亮熄来显示被测的液位。显示表上装有控制点的设定钮，叮任意将液位的控制范围预先进行设定。当液位到达设定高度时，显示表内继电器吸合由继电器的触点通或断去控制液面或报警。



1.MG-UQK-71-10GB  1支

表示SK-UQK-71系列传感器1支，检测点数为10点，材质为不锈钢防爆型。

2.MG-UQK-71-100G  1套

表示SK-UQK-71系列传感器1支，检测点数为100点，材质为不锈钢。配SK-600型显示仪表一台。

在缺省情况下，配套的显示仪表皆为控制型仪表，外形尺寸为A型；SK-100型皆为LED显示、SK-600型皆为光柱显示，除非另有要求。

3.MG-UQK-71-100G  1支    SK-600 1台

表示SK-UQK-71系列传感器1支，检测点数为100点，材质为不锈钢。配SK-600型显示仪表一台。其外形尺寸为160（宽）×80（高），无控制，光柱显示。
