桥梁动静态挠度仪

QN-5B桥梁动静态挠度检测仪,挠度检测仪的涂点，桥梁挠度检测仪使用说明

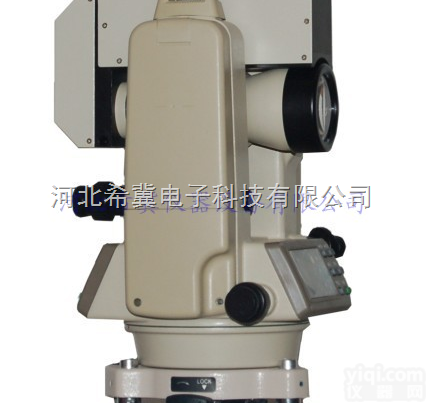

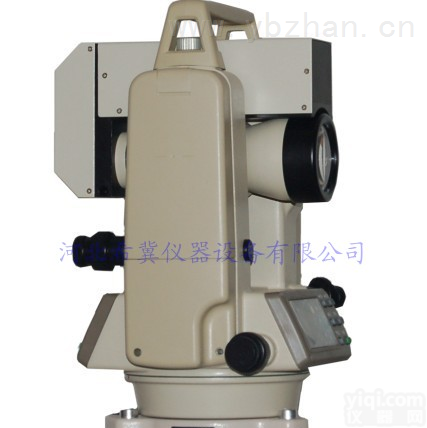

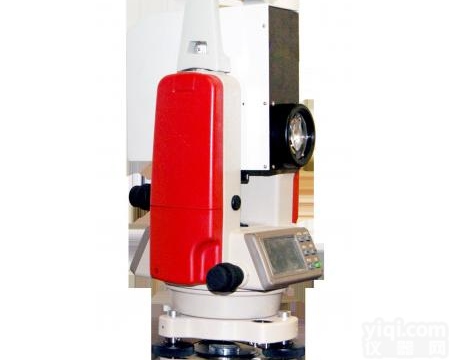

QN-5B桥梁挠度检测仪

?桥梁挠度检测仪产品用途：

本仪器拥有ZTQN系列位移变形检测设备的所有功能：桥梁的动静态挠度检测、冲击系数评估；大坝码头结构震动位移变形监测和检测。大型混凝土结构的位移变形检测、墩台、钻井平台、起重机等位移变形检测功能，还增加了桥梁索力、索力动态评估模块。

?桥梁挠度检测仪仪器特点:

光电图像法。

高速工业图像传感器。

高精度光栅角度传感器。

高亮LED光源

三灯一靶、一遥控、自标定系数。

全新主机光路系统，可靠易用。靶标结构合理，两轴调整，牢固锁紧，安装简便，具备瞄准孔，精确照准主机，提高测量精度。

配套数据采集软件在原有基本测量功能基础上，结合工程测量实际，在实时测量、视频调整、数据处理和数据计算等方面均做较大程度完善。

?桥梁挠度检测仪主要技术参数:

测量距离：5—500米（靶标距主机距离）

光学放大倍率：30X

视场角：1°30′

测角精度：2″

测量量程：水平zui大：400mm；竖向zui大：500mm

分辨率：测量量程的3‰。

不确定度：测量量程的1％。

测量精度：±0.1mm

频率响应：20Hz

采样频率：0-500Hz

锚索长度：2-500m

自振频率：0.5-500Hz

测力精度：2％

靶标照准精度小于3度。

?桥梁挠度检测仪软件功能介绍：

A:软件界面

具备zui大、zui小值列表，可以在曲线上标记zui大、zui小值。文件打开时能够快速预览当前文件概况（图形），为用户节约宝贵时间。图表显示区域包括图例等。

B数据处理及计算

具备常用滤波功能，基线平移功能。可计算客户选取区域极值及平均值，并能够以图形化标示等。

C:索力检测模块：可以测定运行中的桥梁索力。简便、快捷的计算出索力。

　 河北希冀仪器设备有限公司是一家以河北仪器生产基地为依托，在石家庄成立的以生产、代理、销售为一体的综合性仪器设备公司。

　　我公司在河北仪器生产基地拥有先进的加工设备，雄厚的设计、开发和制造于一体的加工能力，机器精密部件均由大型加工ZX完成。主要产品：沥青试验仪器，混凝土水泥试验仪器，土工试验仪器，防水卷材仪器，隧道桥梁检测设备等。并代理各国先进工程检测仪器。

    获取本仪器详细资料请登陆公司主www.ji17.com, 在产品搜索里输入产品名称即可。或我公司。
