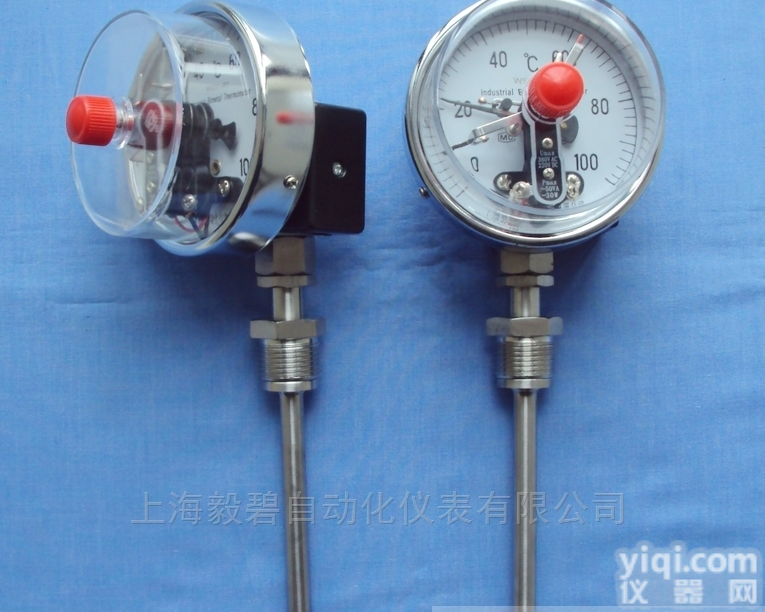

WSSX411径向电接点双金属温度计
- 产地：北京市
- 供应商：北京市海昊金祥商贸有限公司
- 供应商报价：面议
- 标签：WSSX411径向电接点双金属温度计
产品库
WSSX型电接点双金属温度计
1.技术参数
（1）电接点型式;上下限接点、单上限接点、双上限接点.
（2）精确度等级
上下限电接点、单上限电接点: 1.5级,其基本误差为量程的±1.5%.
双上限电接点: *上限为1.5级,第二上限为4级,接点的设定误差为示值基本误差的1.5倍
（3）接点额定功率10VA
接点zui高工作电压220Va.c 接点zui大工作电流1A（无感负载）工作电压推荐36V以下,但不宜小于12V,以保证触点动作可靠.
（4）标度盘公称直径:100mm;60mm
（5） 时间常数,公称压力,护套材料同WSS型温度计.
2.型号命名
| 型 号 | 仪表功能 | 仪表外径 | 结构形式 | 安装形式 | 连接形式 | 护套 | 护管 材料 | 护管外径 | 温度范围 | 插入深度 | 测量 精度 | 说 明 | |||||||||||||||||||||||
| WSS |
|
|
|
|
|
|
|
|
|
|
| 工业双金属温度计 | |||||||||||||||||||||||
|
| - |
|
|
|
|
|
|
|
|
|
| 无其它功能 不添 | |||||||||||||||||||||||
| X |
|
|
|
|
|
|
|
|
|
| 电接点装置 | ||||||||||||||||||||||||
| P |
|
|
|
|
|
|
|
|
|
| 带 Pt100输出 | ||||||||||||||||||||||||
| B |
|
|
|
|
|
|
|
|
|
| 带 4-20mA/24VDC两线变送输出 | ||||||||||||||||||||||||
|
| － 3 |
|
|
|
|
|
|
|
|
| 公称直径φ 60mm | ||||||||||||||||||||||||
| － 4 |
|
|
|
|
|
|
|
|
| 公称直径φ 100mm | |||||||||||||||||||||||||
| － 5 |
|
|
|
|
|
|
|
|
| 公称直径φ 150mm | |||||||||||||||||||||||||
|
| 0 |
|
|
|
|
|
|
|
| 轴向型 | |||||||||||||||||||||||||
| 1 |
|
|
|
|
|
|
|
| 径向型 | ||||||||||||||||||||||||||
| 8 |
|
|
|
|
|
|
|
| 万向型 | ||||||||||||||||||||||||||
|
| 0 |
|
|
|
|
|
|
| 无固定装置 | ||||||||||||||||||||||||||
| 1 |
|
|
|
|
|
|
| 可调外螺纹 | |||||||||||||||||||||||||||
| 2 |
|
|
|
|
|
|
| 可调内螺纹 | |||||||||||||||||||||||||||
| 3 |
|
|
|
|
|
|
| 固定外螺纹 | |||||||||||||||||||||||||||
| 4 |
|
|
|
|
|
|
| 固定法兰 | |||||||||||||||||||||||||||
| 5 |
|
|
|
|
|
|
| 卫生型 | |||||||||||||||||||||||||||
| 6 |
|
|
|
|
|
|
| 其它 | |||||||||||||||||||||||||||
|
| -M |
|
|
|
|
|
| M27×2 | |||||||||||||||||||||||||||
| -L |
|
|
|
|
|
| M16×1.5 | ||||||||||||||||||||||||||||
| -T |
|
|
|
|
|
| 特殊约定 | ||||||||||||||||||||||||||||
|
| - |
|
|
|
|
| 无护套不添 | ||||||||||||||||||||||||||||
| W |
|
|
|
|
| 抽芯护套式 | |||||||||||||||||||||||||||||
|
| 0 |
|
|
|
| 1Gr18Ni9Ti | |||||||||||||||||||||||||||||
| 1 |
|
|
|
| 316 | ||||||||||||||||||||||||||||||
| 2 |
|
|
|
| 全不锈钢 | ||||||||||||||||||||||||||||||
|
| 1 |
|
|
| φ 10mm | ||||||||||||||||||||||||||||||
| 2 |
|
|
| φ 6mm | |||||||||||||||||||||||||||||||
| 温度单位换算公式 ◆ 摄氏温度与华氏温度的换算公式 F ＝ （C × 9 ／ 5） ＋ 32 ； C ＝ （F － 32） × 5 ／ 9 ；式中 F-- 华氏温度， C— 摄氏温度 | T0 |
|
| -20～+80 | |||||||||||||||||||||||||||||||
| T1 |
|
| 0～50℃ | ||||||||||||||||||||||||||||||||
| T2 |
|
| 0～100℃ | ||||||||||||||||||||||||||||||||
| T3 |
|
| 0～150℃ | ||||||||||||||||||||||||||||||||
| T4 |
|
| 0～200℃ | ||||||||||||||||||||||||||||||||
| T5 |
|
| 0～300℃ | ||||||||||||||||||||||||||||||||
| T6 |
|
| 特殊要求 | ||||||||||||||||||||||||||||||||
|
| □ |
| 根据用户要求自行选择 | ||||||||||||||||||||||||||||||||
|
| A | 1级 | |||||||||||||||||||||||||||||||||
| B | 1.5级 | ||||||||||||||||||||||||||||||||||
| WSS | X | － 4 | 0 | 1 | -M | - | 0 | 1 | T2 | 100 | B | 选型举例（全代号） |
| ||||||||||||||||||||||
| 型号说明：电接点双金属温度计，仪表公称直径φ 100mm，轴向,活动外螺纹连接M27×2， 护管材料1Gr18Ni9Ti，直径φ10，温度范围0～100℃，尾长100mm，精度1.5级。 | |||||||||||||||||||||||||||||||||||
3.型号规格
注：1.带*的测量范围，当插入长度为75mm时另行商议
2.保护管材料为1Cr18Ni9Ti,要求其他材料和直径须注明。
3.法兰连接型须提供法兰标准及规格（公称通径，公称压力，密封面型式等）。
4.如需其他安装方式请另行洽商。
5.当保护管直径为φ8时，插入长度范围为75-500mm;
当保护管直径为φ10时，插入长度范围为75-1000mm;
当保护管直径为φ12时，插入长度范围为1250-2000mm;
注：带*的测量范围无插入长度为75mm。
4.电路接线图
5.外形及安装尺寸
